Posté le 30/01/2014 à 09:03

Kitty Injection : Moteur 2 : 1776!

1776 / Part. 1
Carter & Arbre à Cames

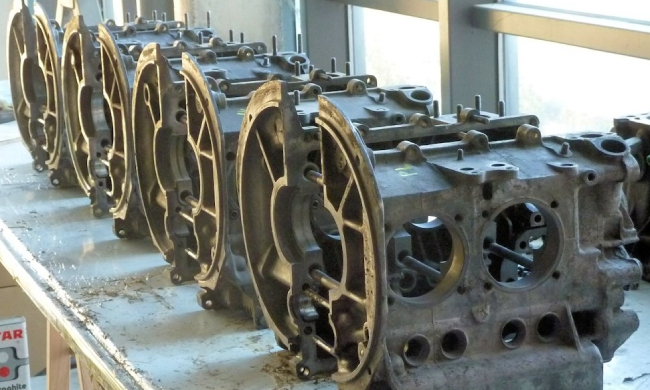

Comme expliqué dans mon précédent article, suite à ma salade de pignons, je passe au plan B : je sors le carter que j'avais de coté sur une étagère, je le passe en métrologie et... ses paliers sont nickels, comme neufs, en cote standard!
  • Palier 1 : 64.98 / 65.00 / 64.99 / 65.00
  • Palier 2 : 64.98 / 64.99 / 64.99
  • Palier 3 : 64.99 / 64.98 / 64.98
  • Palier 4 : 50.01 / 50.00 / 50.00 / 49.99
Première bonne nouvelle, enfin! J'ai un carter! Woohoo!

Dans la foulée je contrôle le vilo qui est dedans, 0.01mm de faux rond, mais tourillons/manetons en dernière cote rectification. Utilisable, mais bon, pas idéal.

Bon... Et maintenant?

On inspire un grand coup et on fait le point... Tant qu'à remonter un moteur complet, pourquoi rester sur un 1600 stock? icone smiley laugh
Donc, après beaucoup de réflexion sur le rapport coût / fiabilité / performances de mon futur moulin, je décide de partir sur un 1776cc : course 69mm comme d'origine, et pistons plus gros, en 90.5mm d'alésage.
Mon objectif, c'est de monter un moteur plutôt routier, mais qui puisse être joueur pour les petites routes de montagne - ça restera un "week end driver", la conso n'est pas une priorité.
Je veux un bas moteur rigoureux, durable, optimisé, avec une large plage d'utilisation, en gardant la pipe d'injection Mexico pour le moment, mais en envisageant une upgrade plus tard...

On se retrousse les manches, et on y va! icone smiley wink

Carter

Je lui fais quelques modifications de mon coté, tirées des "sermons de Bob Hoover", ce qu'il appelait les "modifications HVX" (voir sur son blog ici, et ). A lire aussi si vous voulez vous lancer, ce post et ce post de Vince/PanelVan qui explique très bien la manip.

L'idée, c'est que d'origine le carter droit du moteur n'est alimenté en huile que via les nervures autour du palier central de l'arbre à cames (cf. schéma ci-dessous). Ce n'est pas idéal, parce que du coup les poussoirs/culbuteurs/soupapes de droite (cylindres 1 et 2) sont moins bien lubrifiés/refroidis qu'à gauche (cylindres 3 et 4).

La solution préconisée par Bob Hoover est de prolonger la galerie d'huile de la rampe de poussoirs droits (en bas à droite sur le schéma), et de l'alimenter en créant un puits sous le coussinet d'arbre à came coté pignon.
Bref, voilà un schéma de la modif, c'est plus explicite! icone smiley laugh
Dans la pratique, pour faire cette modif, on commence par sortir le bouchon en bout de galerie (flèche verte sur le schéma) ; y'a une méthode en le perçant et en mettant une vis dessus pour l'extraire, mais il est bien plus simple de prendre un chasse goupille, une masse, et de le pousser jusqu'à ce qu'il tombe dans l'alésage du poussoir d'échappement du cylindre #1! icone smiley laugh

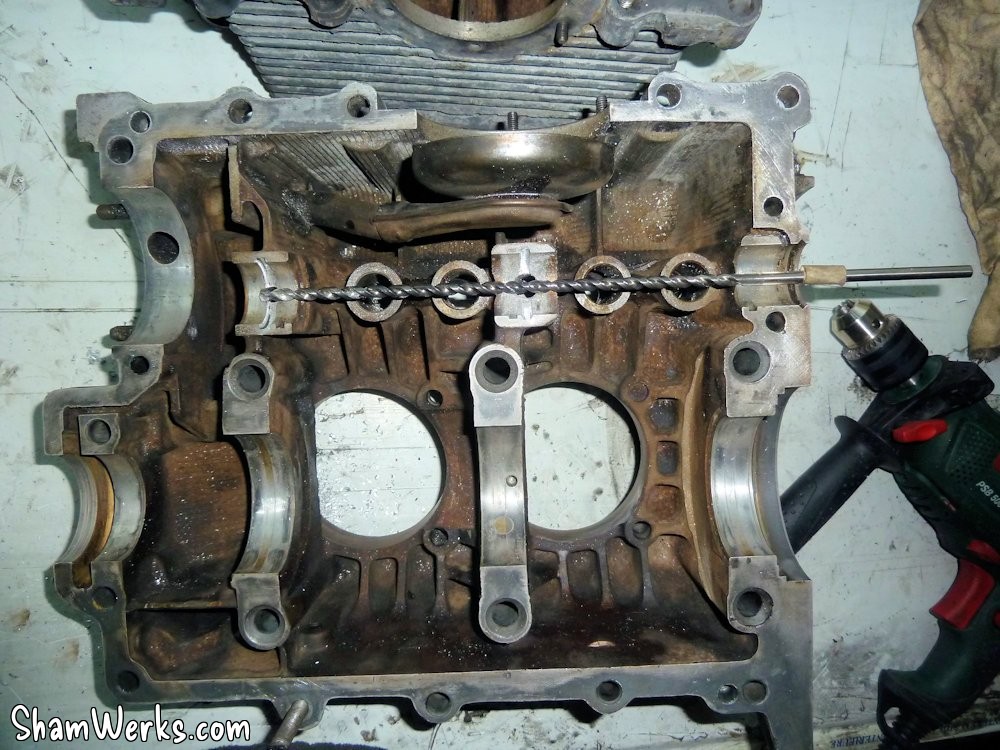

Ensuite, prolongation de la galerie d'huile des poussoirs, pour l'amener à environ 225mm. J'ai utilisé pour ça un forêt de Ø6mm longueur 300mm, monté sur une petite perceuse à main, en tournant assez vite, et en avançant lentement (pour éviter de bloquer/casser le forêt dans le bloc). Lubrifiez un peu le forêt au WD40 pour éviter les vibrations, reculez souvent pour évacuer les copeaux, un bout de scotch sur le forêt pour repérer la profondeur à atteindre, et zou...

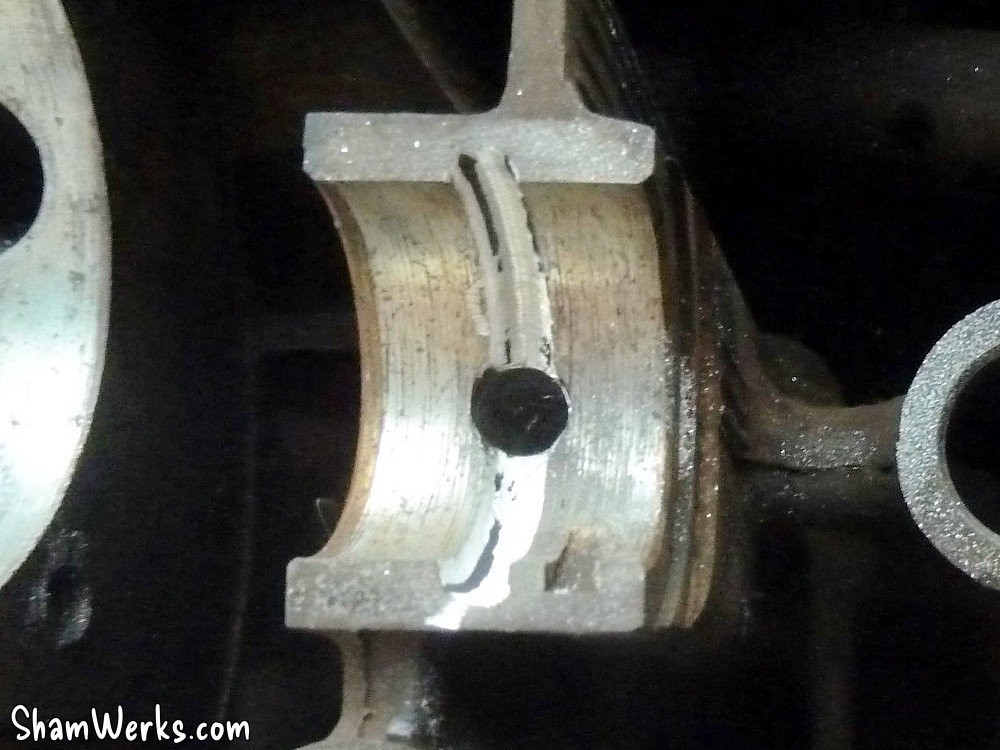

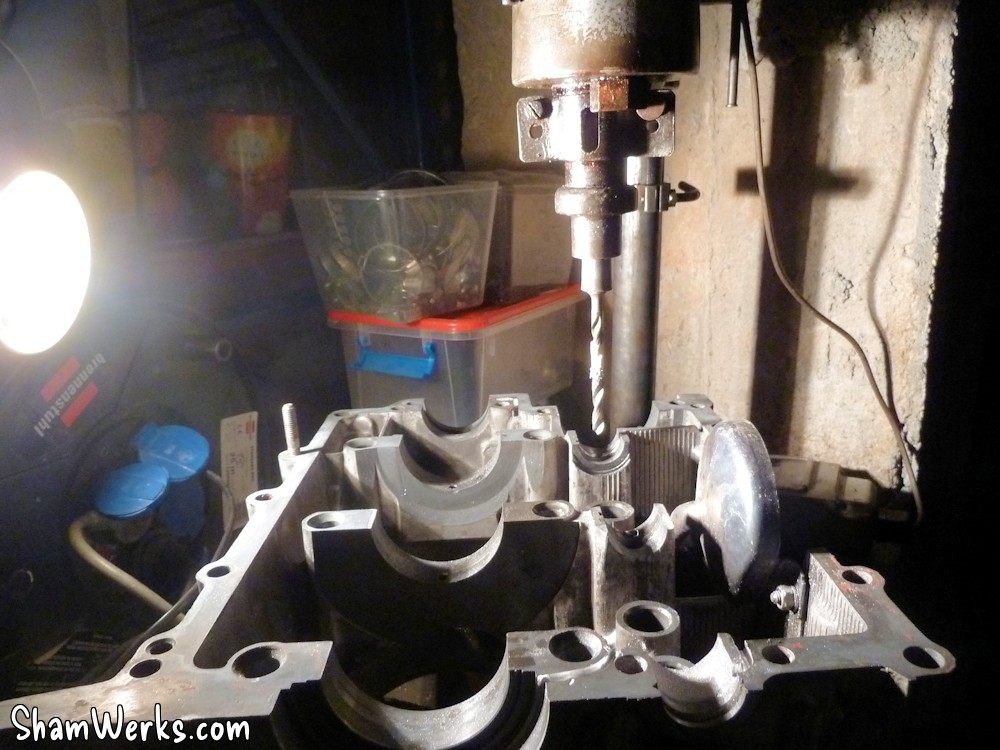

Pour créer le puits sous le coussinet d'arbre à cames, j'ai utilisé un forêt de Ø7mm monté sur une perceuse à colonne.

Ça se fait assez facilement en fait ; quelques sueurs la première fois, mais j'en ai fait 4 d'affilée ce jour là, j'étais à l'aise sur la fin!
Attention : bien contrôler qu'il y a suffisamment de matière sur le bloc avant de taper dedans, toutes les fonderies ne sont pas identiques, sur certaines c'est un coup à déboucher à l'extérieur... et à foutre un carter à la benne.

Parallèlement, les nervures d'huile sur les deux paliers d'arbre à cames (flèches rouges sur le schéma) sont élargies à la Dremel pour augmenter le flux d'huile.

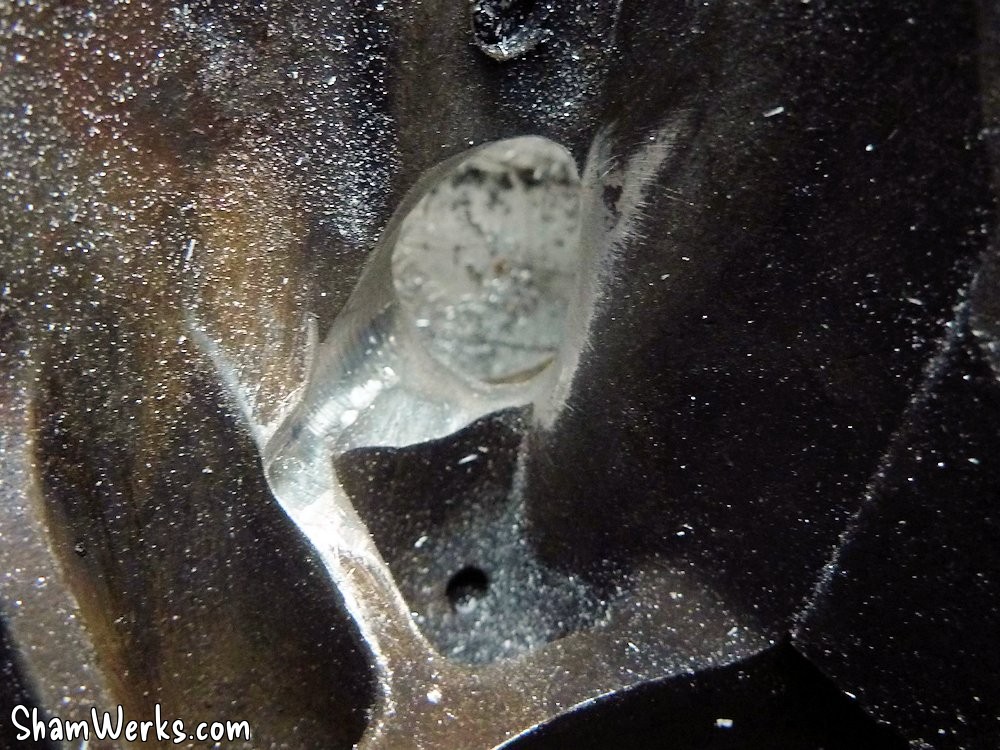

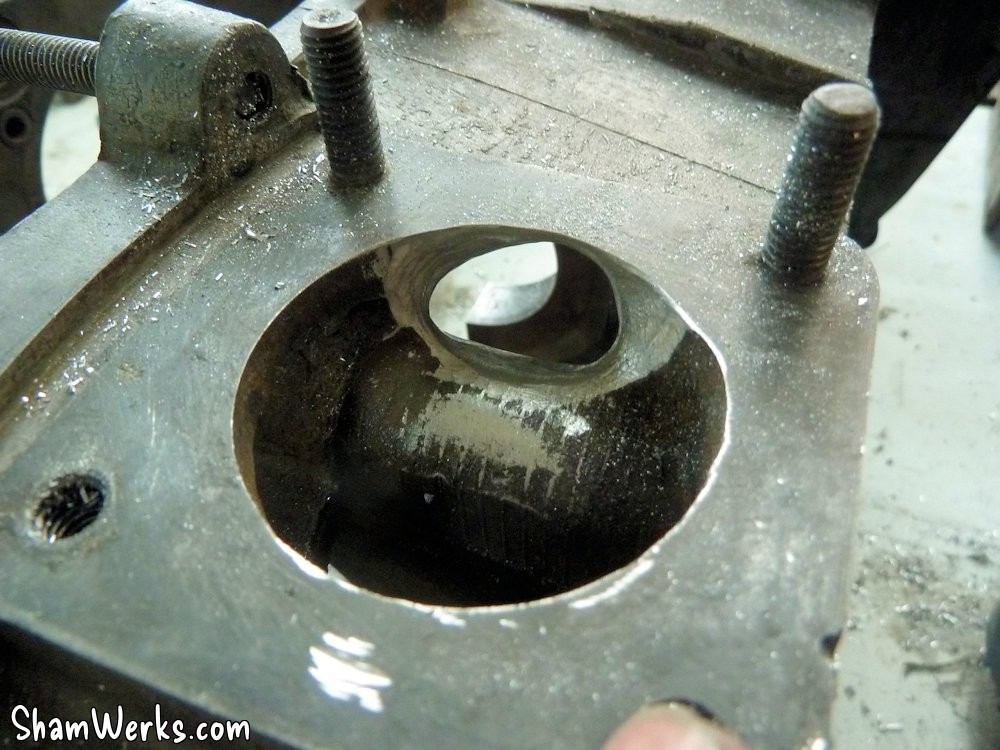

Ensuite, je perce une ventilation sous le pied d'alternateur pour améliorer le brassage d'air dans le bloc et éviter les surpressions, en profitant du volume coté distribution.

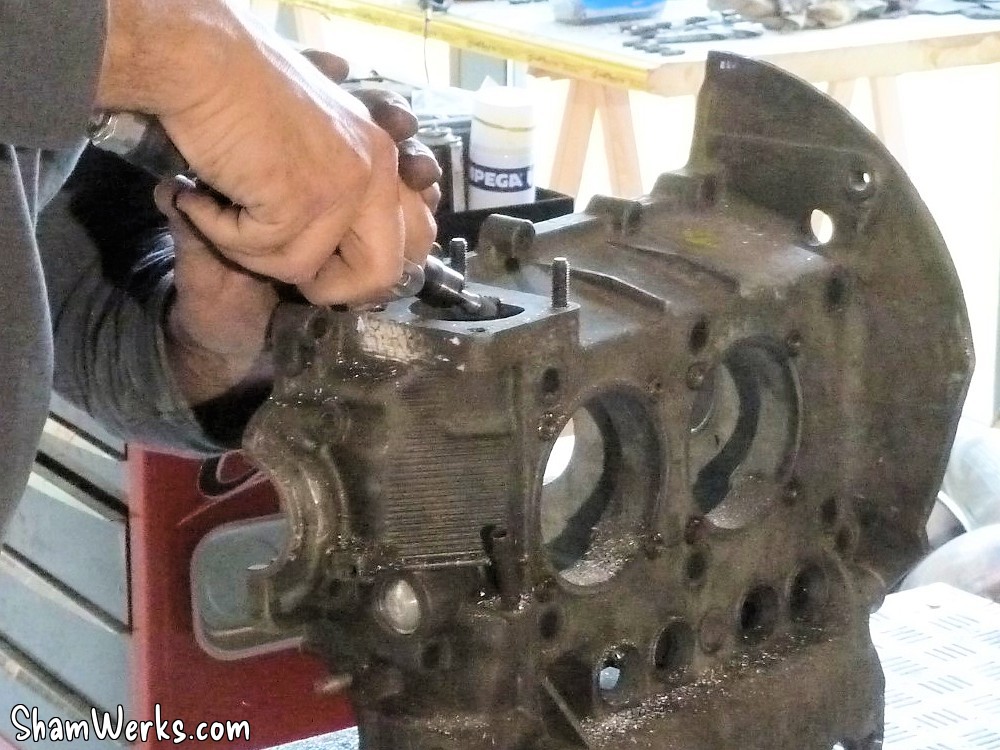

On commence par forer à la perceuse à 9mm, ensuite on agrandi à la fraiseuse pneumatique avec des fraises carbure. Si elles sont en bon état, elles rentrent dans le magnésium du carter comme dans du beurre!

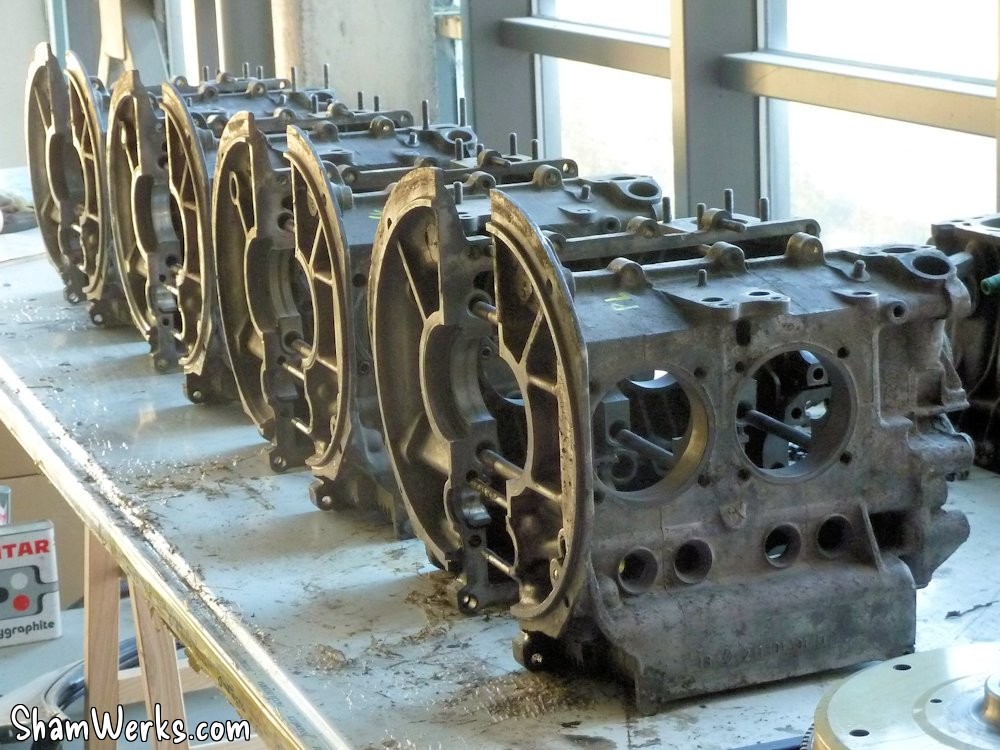

Pareil, un peu impressionnant au début, mais la manipulation de la fraiseuse pneumatique vient avec l'entrainement... Trois blocs d'affilée ce jour là! icone smiley laugh
Attention Sécurité : tous ces usinages produisent beaucoup de copeaux et poussières de magnésium, qui sont extrêmement inflammables. Le magnésium brûle à très haute température, la combustion est quasi impossible à stopper... Alors ne traînez pas et évacuez les copeaux régulièrement!

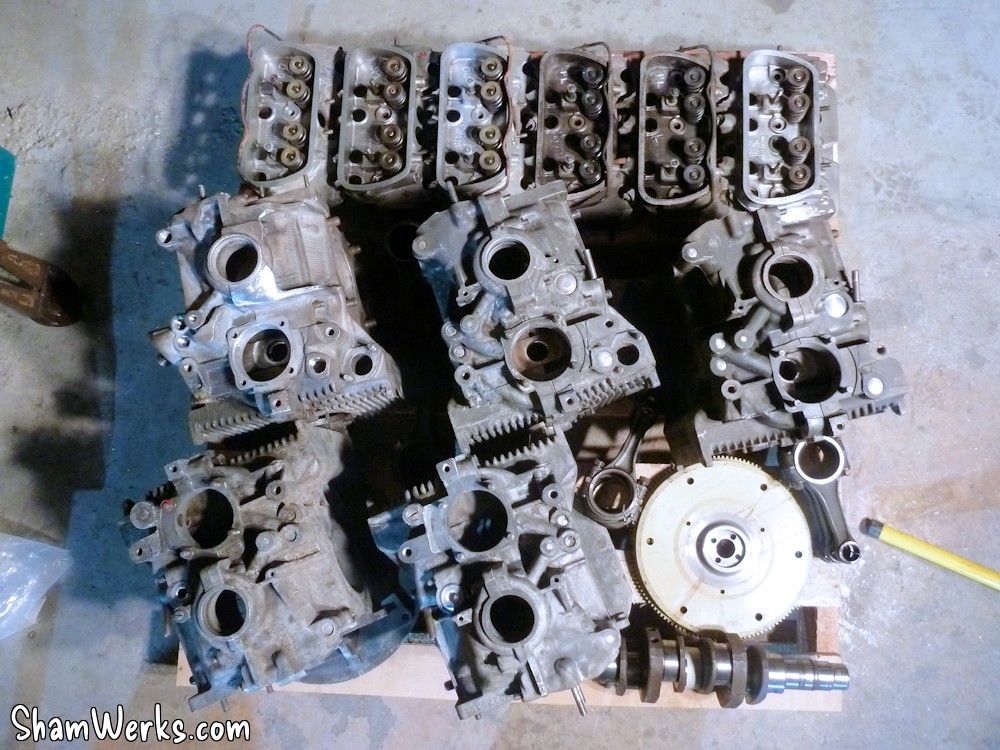

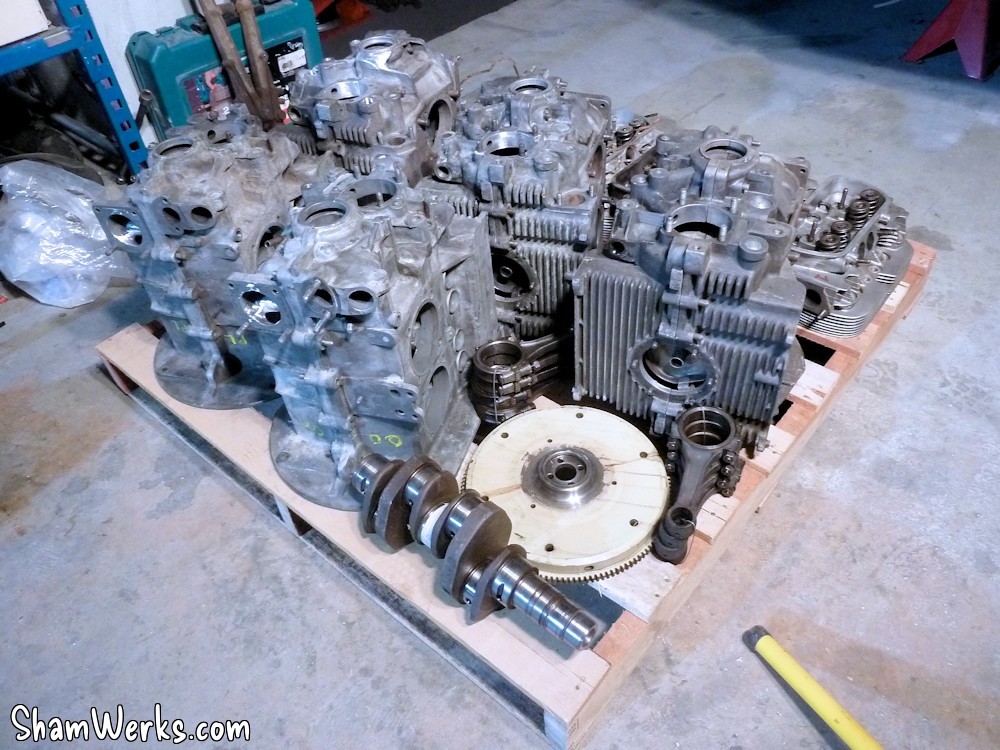

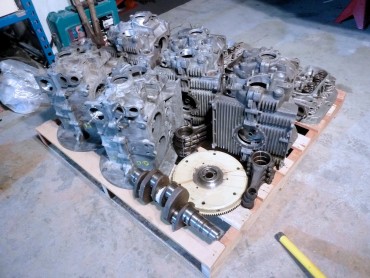

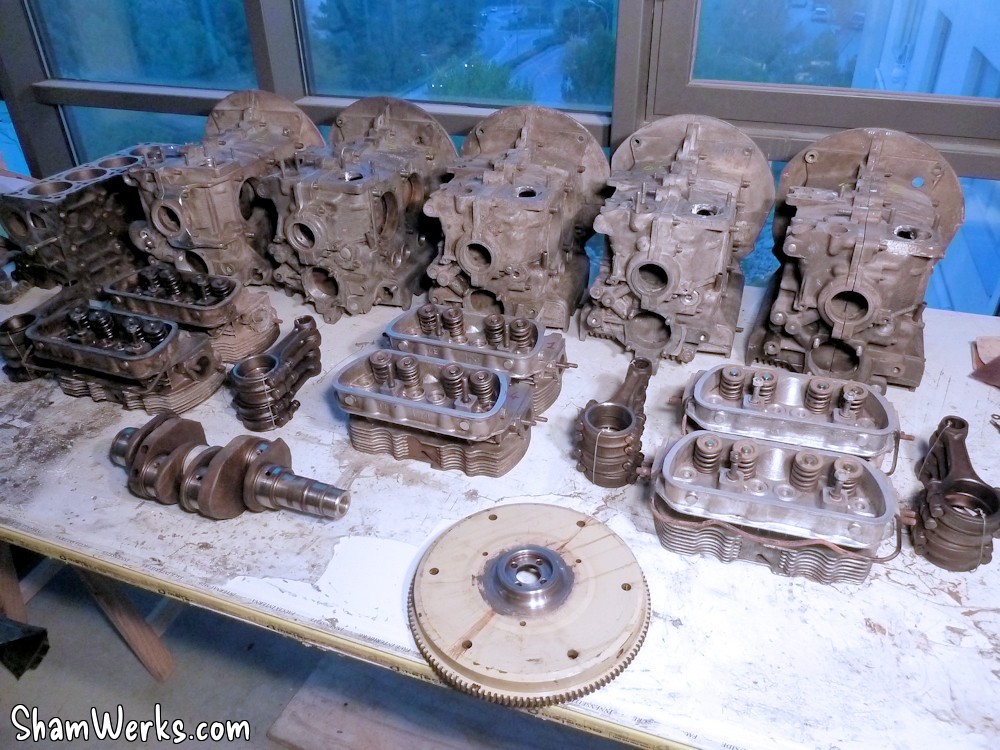

Le carter part ensuite en usinage, et pas tout seul : comme on est plusieurs a bosser sur nos moulins, on mutualise les frais de port, et c'est une palette entière de pièces qui partent à l'usinage!

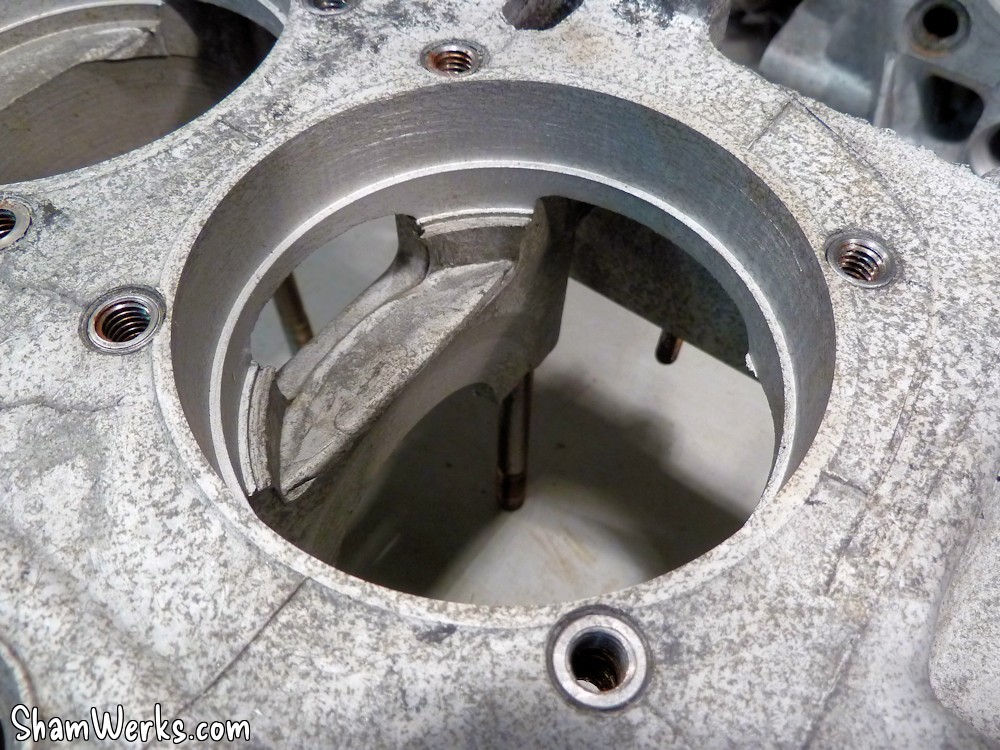

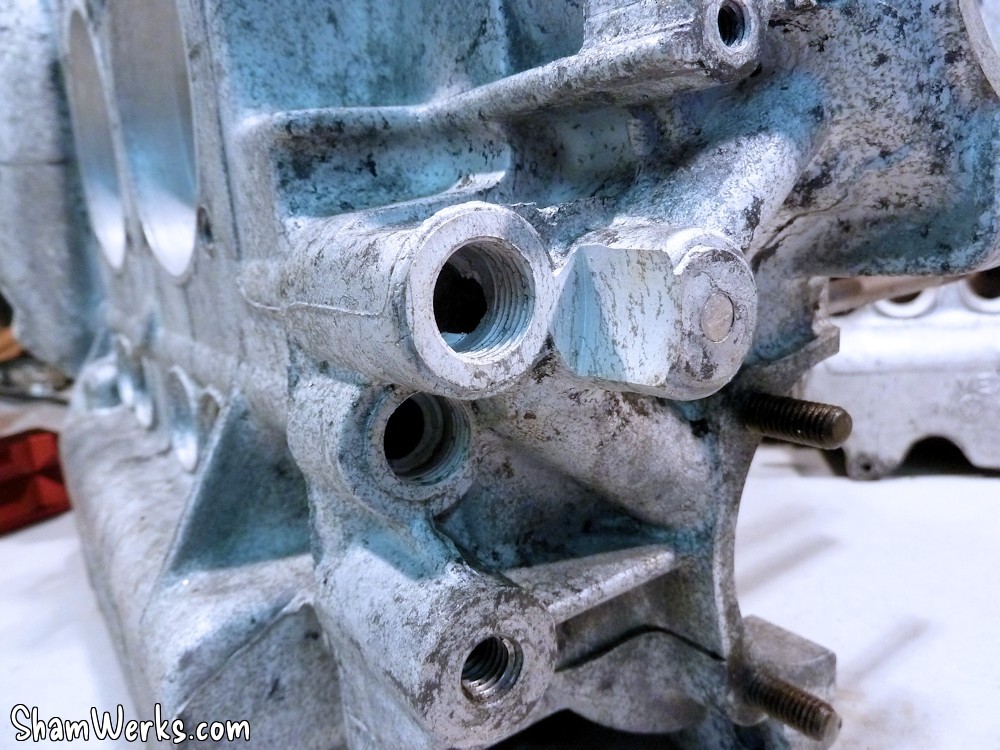

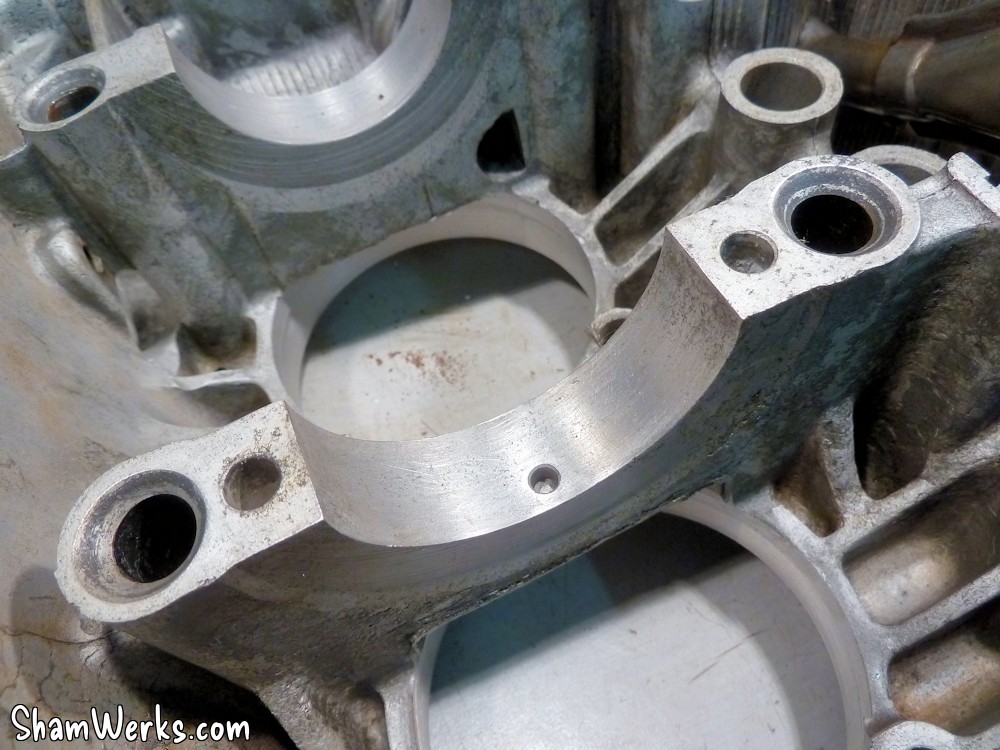

Au programme pour mon carter, usinage des puits de cylindres pour passage en 90.5, full flow (pour ajouter un filtre à huile digne de ce nom), shuffle pin sur le palier central (pour rigidifier le bloc), pose des inserts de goujons 8mm, et enfin nettoyage chimique du bloc, histoire de partir sur du propre.

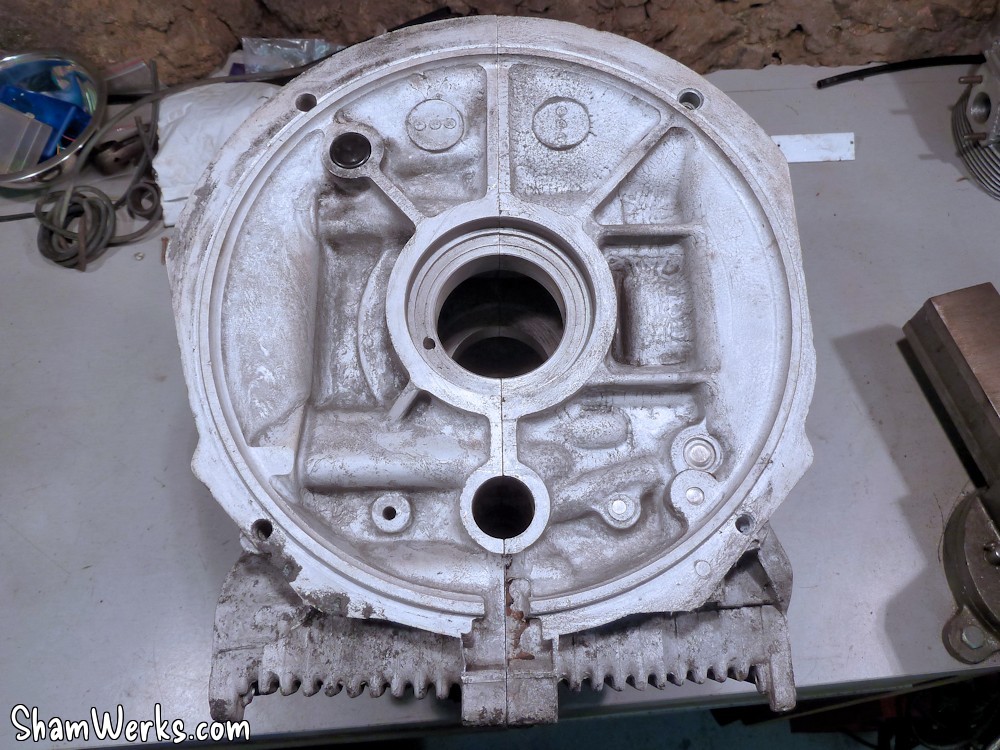

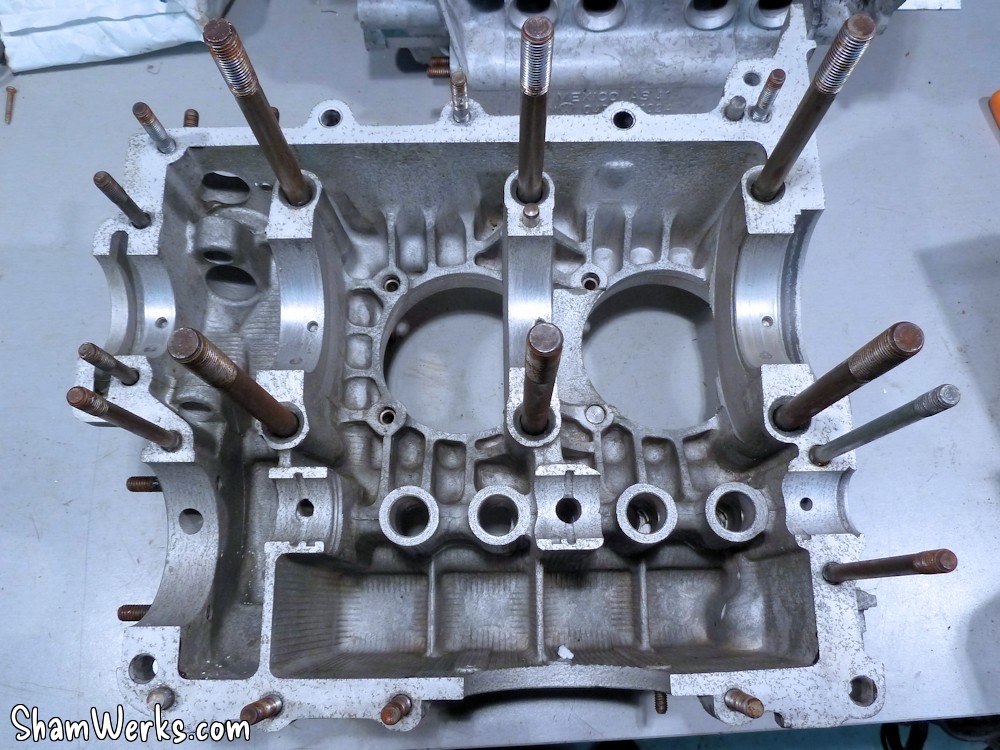

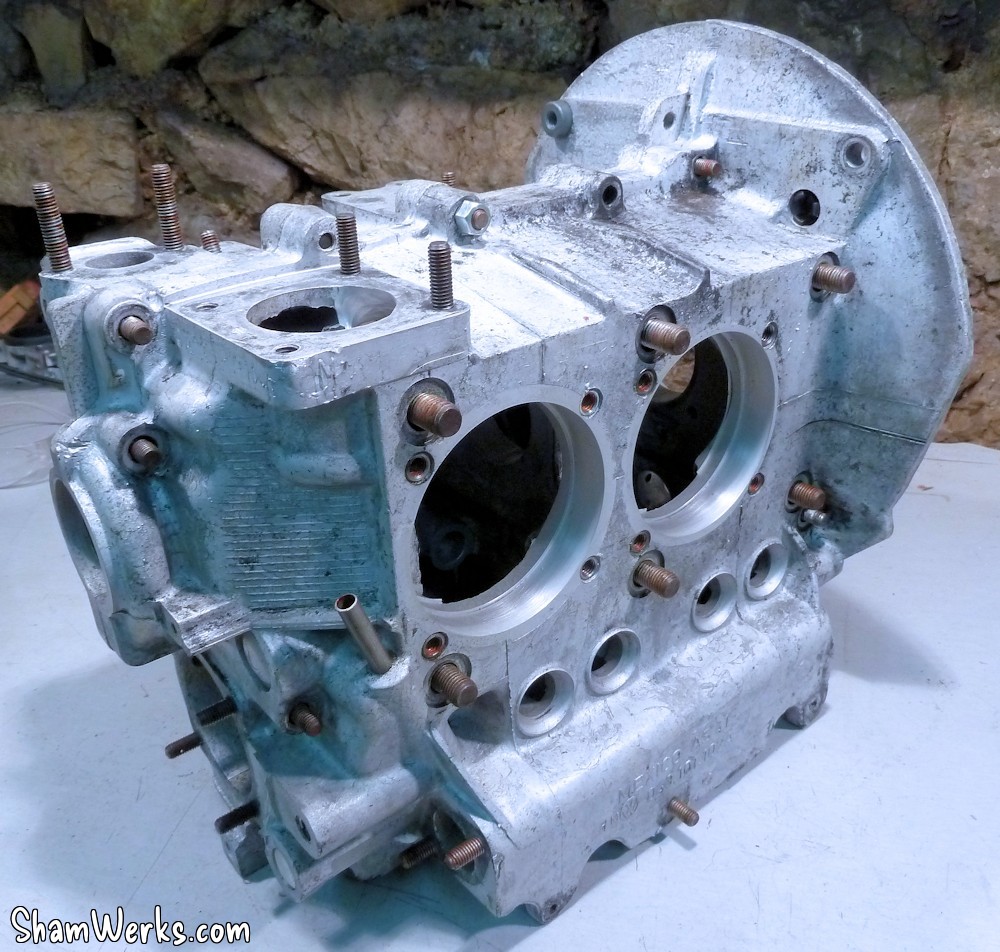

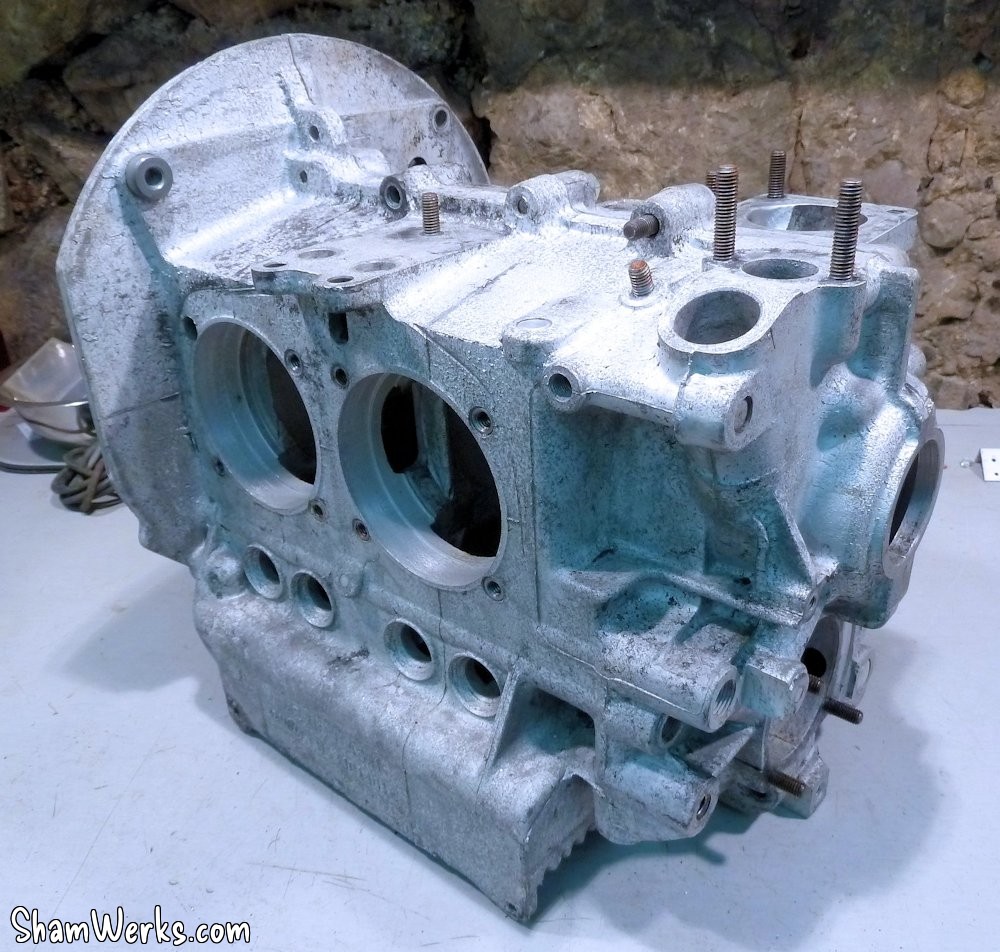

Et après quelques semaines de patience, le résultat! icone smiley laugh
Là, on y voit plus clair déjà!

Arbre à cames et poussoirs

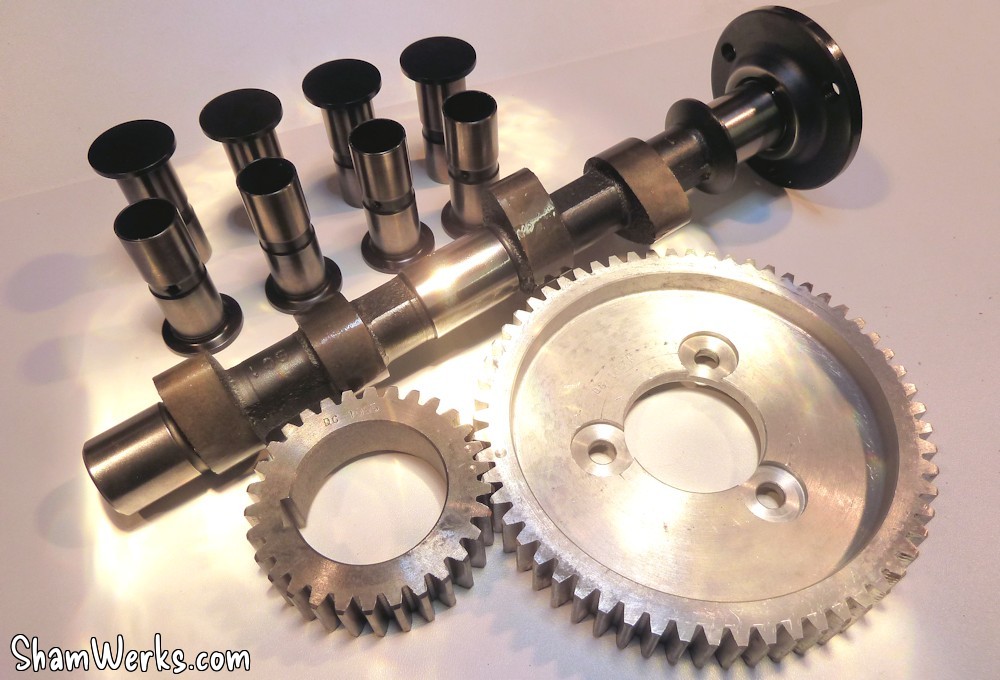

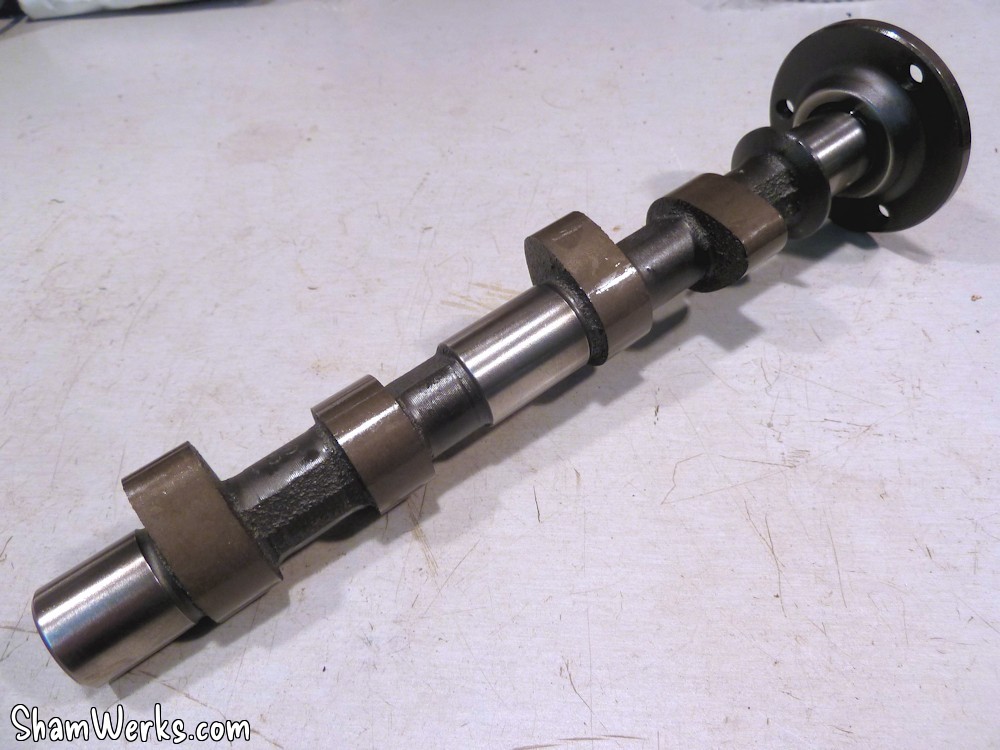

L'arbre à cames est un L&G V280 lobe 108°, pour garder un comportement routier, mais qui puisse envoyer un peu quand même... Un compromis, on verra à l'usage si c'était le bon choix!

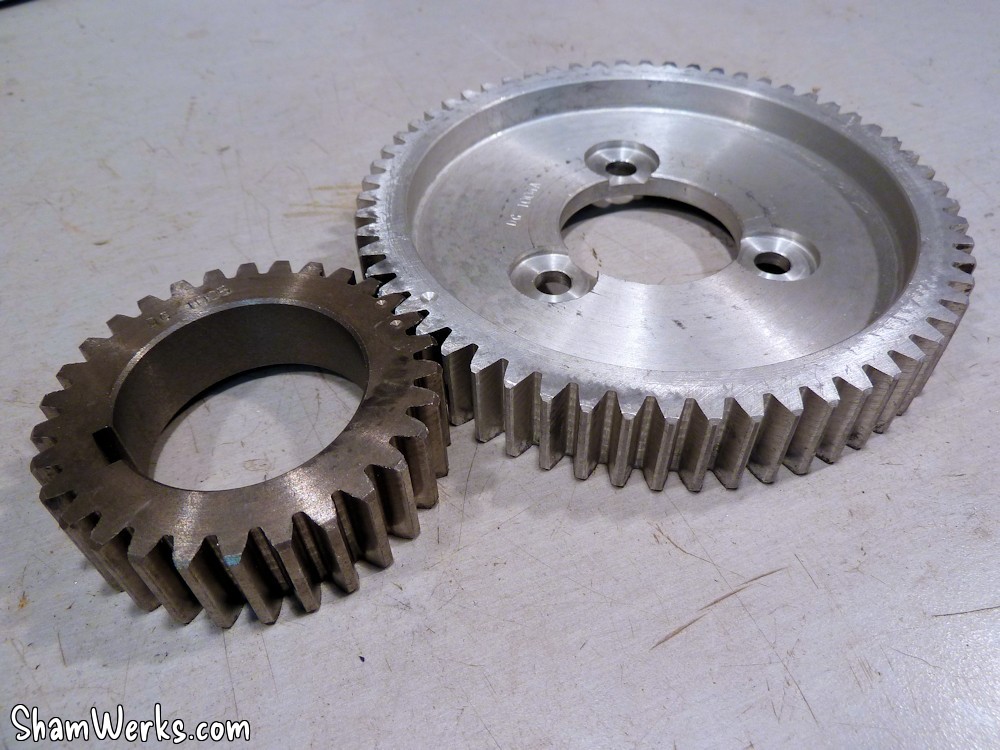

Il est entraîné par un couple de pignons à taille droite, pour limiter les efforts axiaux, et grappiller un peu de puissance... Ils sont en acier/alu (pour limiter le bruit) : acier sur le vilo, aluminium sur l'arbre à cames.

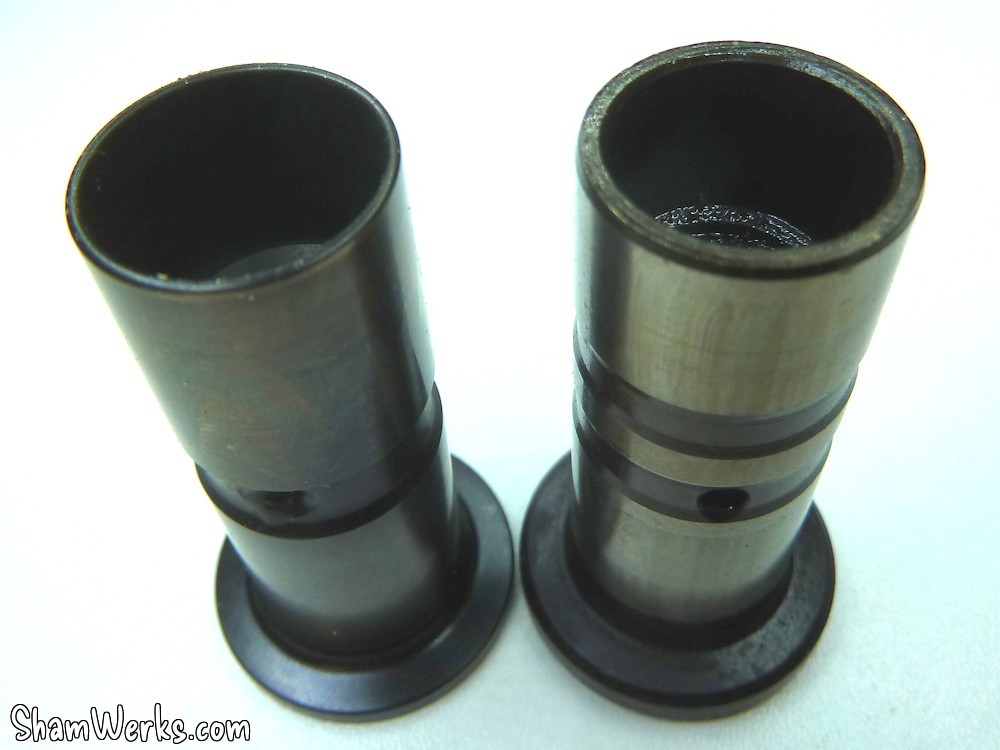

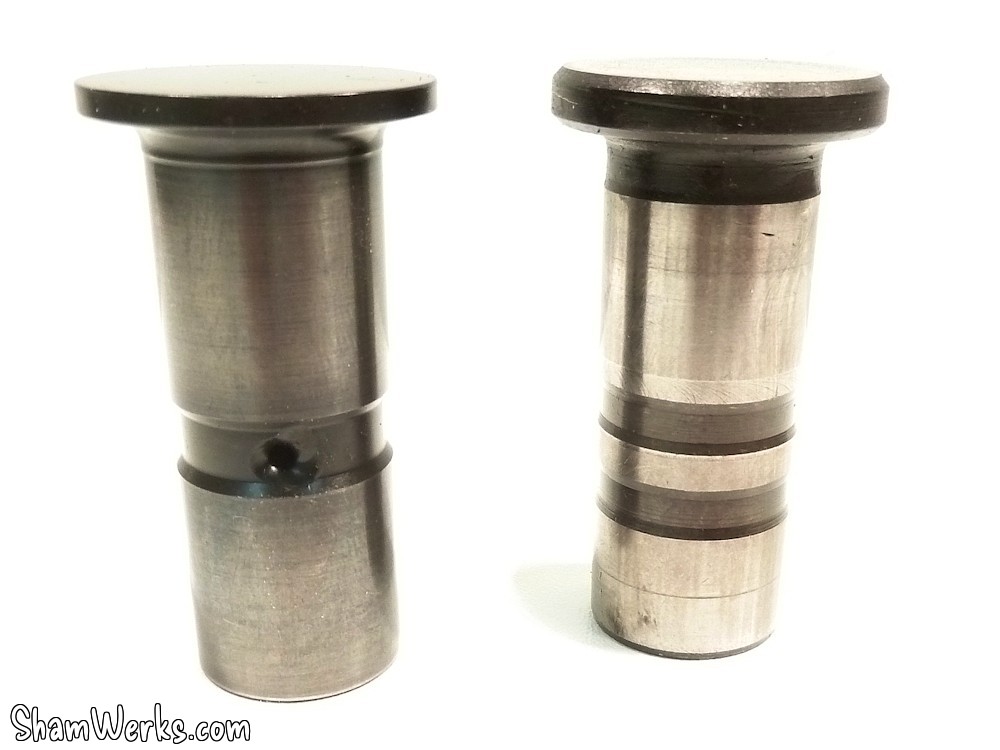

Les poussoirs sont des Tool Steel, principalement pour pas avoir à me faire de soucis avec le rodage d'arbre à cames au premier démarrage (les aléas de l'injection au début hein...).

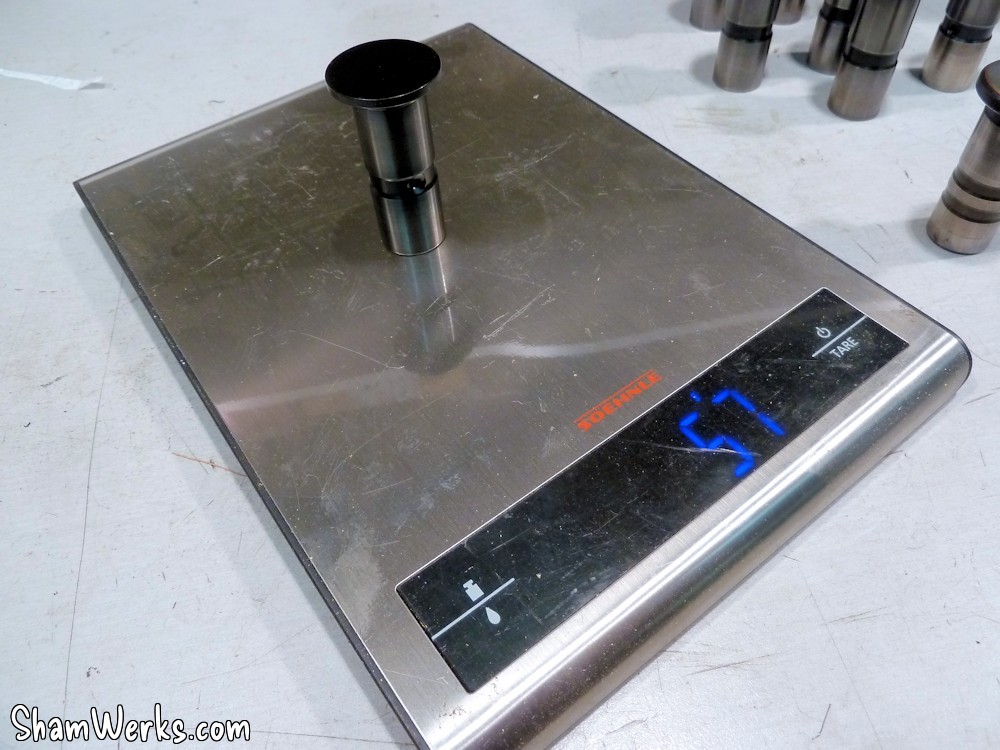

Ils sont plus légers que ceux d'origine : 57g pièce au lieu de 87g, pas mal! Ça sera aussi un avantage pour aller chercher les chevaux haut dans les tours!
A 350€, ils sont pas donnés les bébés, mais au moins j'ai l'esprit serein de ce coté là!

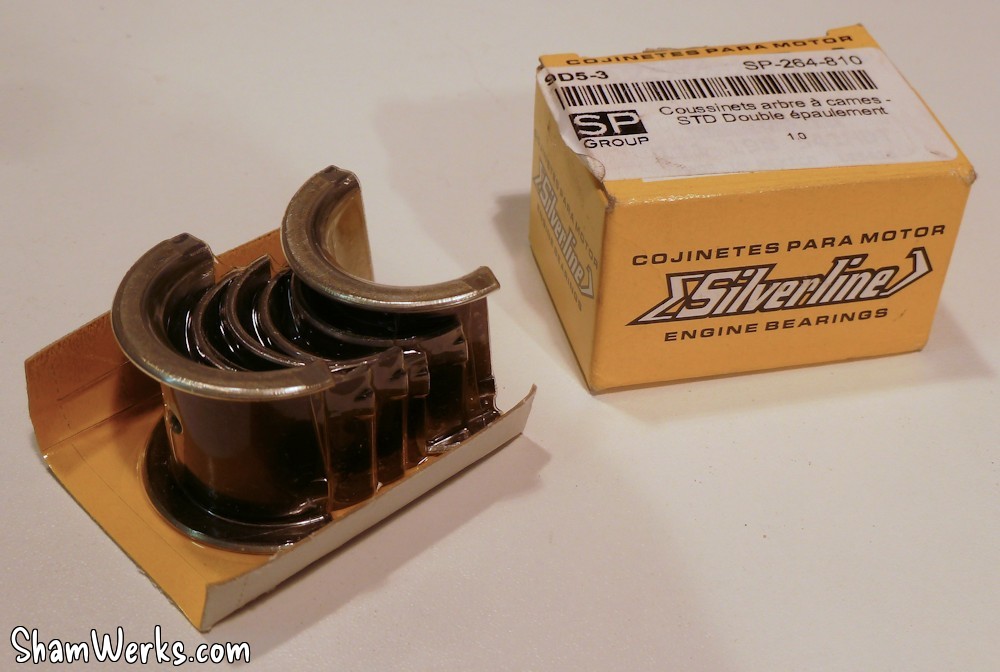

Enfin, l'arbre à cames tournera sur des coussinets à double épaulement, pour pouvoir le caler axialement sur 360°...
Là suite... Très vite! icone smiley wink
