Micro-post d'anniversaire... Ce jour d'Août 1994, je devenais propriétaire d'Elvira! Rendez-vous en 2034 pour la quarantaine?

En près de 40 ans de bricolages divers, j'ai accumulé plein de boîtes de rangement diverses, pour mes vis, boulons, rondelles, chevilles, cosses,etc... Évidemment des boîtes de toutes les tailles, donc difficiles à ranger, et de s'y retrouver facilement.
Il était temps de trouver de nouveaux...

Organiseurs

J'ai finalement décidé d'investir un peu, et j'ai remplacé toutes mes boîtes (certaines me suivaient depuis l'adolescence!) par des mallettes/organiseurs de chez AUER PAckaging 40x30cm, avec des casiers intérieurs amovibles. C'est un beau produit, de très bonne qualité, et même si c'est pas donné, ça reste quand même bien moins cher qu'un équivalent Sortimo par exemple.

AUER les propose en différentes tailles, avec des assortiments de casiers à l'intérieur différents, et dans des dimensions standardisées, empilables sur mes bacs de rangement norme Euro de la même marque.
Et on peut même les customiser si on a une imprimante 3D, on trouve sur Thingiverse et Printables des casiers spécifiques à imprimer.
Pub gratuite hein, je ne suis pas sponsorisé par eux... D'ailleurs AUER Packaging si vous passez par ici...

Je me retrouve du coup avec une dizaine de ces mallettes... Pour pouvoir ranger tout ça, et trouver ce dont j'ai besoin facilement, je me suis fabriqué une servante sur mesure.

Design

Je commence par un design sous Sketchup (sans surprise si vous êtes déjà passé par ici) : sur le devant mes nouveaux organisateurs, et à l'arrière autant de bacs plats de mêmes dimensions pour la boulonnerie en vrac. Et si besoin par la suite, je pourrai remplacer tout ou partie des bacs plats avec d'autres mallettes.
La structure sera en contreplaqué, les mallettes et bacs étant supportés par des cornières en aluminium vissées dans les flancs.

Fabrication

Les cornières en aluminium sont issues d'un stock de chutes acheté à bas prix sur LeBonCoin : 40€ pour 14kg de cornières, j'ai du stock d'avance! La même chose en GSB m'aurait couté un bras, deux reins, et l'âme de mon fils : y'a plus de 12m linéaire en tout!

Ca a été un peu rébarbatif à faire : 36 cornières alu, à couper puis limer à la taille, 54 coins à arrondir, 108 trous à percer puis fraiser et ébavurer... J'étais bien content quand c'était fini tiens. Pour le contreplaqué j'utilise du CTP 18mm de coffrage (peuplier filmé de chez PointP).
La raison de ce choix, c'est que c'est le moins cher des CTP, à 70€ la plaque de 250x125cm (prix au moment de l'achat, ça a augmenté depuis)... Il fallait compter le triple en GSB.

Alors bon, ok, les planches ne sont pas parfaites parce que c'est stocké en extérieur, du coup les bords peuvent être un peu délaminés et il y a un peu de perte, mais ça va bien pour l'atelier et le tarif est imbattable.
Découpe à la scie circulaire plongeante sur rail, et j'assemble avec des vis : Je termine avec 4 roulettes qui trainaient dans une caisse depuis 15 ans, et ma nouvelle servante à quincaillerie est prête!

Resultat

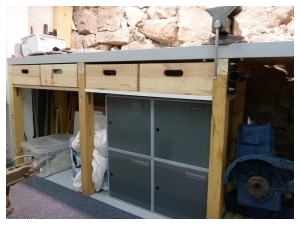

Cette servante se glisse le long de l'établi, à la même hauteur, et en la bougeant je peux accéder facilement à la fraiseuse derrière. Je m'en sers tout le temps, et c'est un bonheur de finalement trouver du premier coup les boulons/rondelles/chevilles dont on a besoin - je regrette seulement de ne pas avoir fait ça plus tôt!

Ouais, je sais, il en faut peu pour me rendre heureux hein.

Voilà un article attendu de longue date, j'ai commencé à l'écrire y'a plus 10 ans! Vas peut-être te faire un café avant de continuer à lire mon copain, on part encore sur un article à rallonge...
D'ailleurs le dernier épisode de cette série date de Juin 2014... J'suis pas exactement un modèle de rapidité hein!
Du coup ceux qui ont l'oeil affuté noteront que certaines photos ont été prises dans mon ancien atelier, et d'autres dans le nouveau...

Allez, on perd pas courage et on continue avec la fermeture du "Short Block"... Il est temps de réunir toutes ces pièces pour en faire un moteur : Je commence quand même à avoir un peu hâte qu'il tourne ce moulin...

Métrologie & méthodologie

Je passe tout ce que je peux en métrologie sur ce moteur, pour ne pas avoir de mauvaises surprises - et pour satisfaire mon trouble obsessionnel.
Je sors donc tous mes outils de métrologie, collectionnés au fil des ans : micromètres et leurs calibres, comparateur d'alésage, piges réglables (pas sur la photo), pieds à coulisse, cales, etc... Bon, je sais bien que je ne fais pas ça dans une salle blanche sous température contrôlée, ni avec des outils régulièrement calibrés, mais à quelques centièmes près je devrais être pas mal. Évidemment ça demande un peu d'organisation tout ça ; pour pouvoir retrouver mes mesures facilement, et les comparer aux tolérances VW, je note tout dans un tableau Excel (enfin, Google Sheet). Ça me permet d'y avoir accès de n'importe où, de noter les valeurs à l'atelier quand je les mesure, et vérifier en un coup d'œil les tolérances.

Le résultat, vous pouvez le voir ci-dessous, ou en suivant ce lien pour l'avoir en full screen : métrologie 1776 KG.

Je me suis librement inspiré du Engine Blueprint Specifications Worksheet disponible sur TheSamba pour faire mon fichier, que je pourrai facilement utiliser pour mon prochain moteur...
A l'heure où j'écris ces lignes le RV n'est pas correct puisque je ne me suis pas encore occupé des culasses, mais je mettrai à jour la feuille quand ça sera le cas.

Vilebrequin

Voilà une pièce après laquelle j'aurais couru près de 7 mois, à cause d'un revendeur pas très organisé... Bref, heureusement que j'ai un beau père aux US pour assurer l'intendance sur ce coup! Merci Yves!

Donc, il s'agit d'un vilebrequin Scat Volksracer 69mm à contre-poids, Galeries d'huile "Straight shot" et pas "cross-drilled", forgé en chromoly 4340 nitruré... Belle bête. Bien que le vilo soit vendu comme étant déjà équilibré, je le fais quand même équilibrer derrière (chez Feller), avec volant moteur et mécanisme d'embrayage ; la poulie damper avait déjà été équilibrée de son côté. Au moins, j'aurais une ligne qui tourne sans balourd! (merci Loïc pour le prêt de ton support vilo pour l'expédition)
Les retouches faites sur le vilo par l'équilibreur ne sont pas négligeables, pour une pièce soi-disant équilibrée... Comme quoi. Ça a beau être une belle pièce, elle passe évidemment quand même en métrologie, après un nettoyage en profondeur (acétone pour enlever la cire de stockage, nettoyant freins, et brosse de nettoyage pour fusils dans les galeries). Résultat dans la feuille de calcul plus haut, tout est dans les clous. Next!

Coussinets

Chaque coussinet (origine VW NOS) est repéré, et son alimentation en huile alignée avec sa galerie d'alimentation ; dans certains cas la galerie est obstruée à moitié! Une touche de peinture sur le pourtour de l'arrivée d'huile, transfert sur le coussinet, usinage à la fraiseuse pneumatique, finition au papier de verre... Et zou. Bon, maintenant, il s'agit de mesurer le jeu entre vilebrequin et coussinet... Au final, c'est ça qui importe, et il y a plusieurs manières de s'y prendre.

La RTA recommande un jeu de 0.04mm à 0.10mm sur les paliers 1 et 3 (limite d'usure à 0.18mm), et de 0.03mm à 0.09mm sur le palier 2 (limite d'usure à 0.17mm) - un peu plus serré donc, normal, c'est le palier central, celui qui encaisse le plus d'efforts.
Elle recommande aussi 0.05mm à 0.10mm (limite d'usure à 0.19mm) sur le palier 4 (celui qui est + petit, coté poulie), mais je ne suis pas équipé pour le mesurer ; pas grave, il est moins vital que les 3 autres.
Bon, allez, en avant, on va mesurer ces jeux...

Première méthode : faire la différence entre le diamètre intérieur du coussinet et le diamètre du tourillon du vilebrequin. Cf. mesures dans la feuille de calcul plus haut.
La méthode fonctionne, mais demande d'être très précis, les erreurs de mesure s’additionnant. Et quand on en est à parler centièmes de millimètres, la température même de l'outil peut influer - et vous vous doutez bien que mon garage n'est pas thermorégulé hein...

Deuxième méthode : on prend au micromètre le diamètre minimum sur le palier du vilo ; on bloque le micromètre sur cette valeur, quelle qu'elle soit, on ne va même pas la lire. On va ensuite étalonner à zéro le comparateur d'alésage en utilisant le micromètre bloqué : on peut alors aller directement mesurer le jeu vilo/coussinet au comparo.
C'est ma méthode préférée, la plus précise à mon avis. Troisième méthode : le Plastigage.
Pour ceux qui ne connaissent pas, il s'agit d'une sorte de filament plastique mou, qu'on vient serrer entre le vilo et le coussinet. On serre le bloc au couple, le filament s'écrase, et on mesure alors sa largeur grâce à une petite échelle fournie avec le produit pour connaître le jeu entre les pièces.
C'est une méthode vintage (le produit existe depuis 1948) ; pas la plus précise à mes yeux, et utilisable seulement sur le palier #2 (coussinet en deux parties)... Mais ça demande peu de matériel et c'est facile à mettre en oeuvre. J'ai fait les trois types de mesures et j'ai eu des résultats consistants, dans les tolérances de la RTA.
Validé!

Volant moteur

Coté volant moteur, je conserve celui que j'avais d'origine, qui est au passage allégé et percé 8 pions (finition à l'alésoir) : Le mécanisme d'embrayage est un Kennady Stage 1 ; il a été repéré après équilibrage (marque jaune) pour bien le remettre à la bonne place au montage :

Arbre à cames & Poussoirs

L'arbre à cames est un L&G R280 Lobe 108°. Pour en vérifier les caractéristiques j'avais construit un banc de mesure AAC, je vous laisse suivre le lien pour voir les détails. J'utilise des coussinets double épaulement, pour avoir un guidage de l'AAC à 360°, pas seulement 180° comme d'origine ; il faut par contre vérifier le jeu axial de l'arbre à cames.

Au premier montage, j'ai zéro jeu, l'AAC est serré gras... Pas bon.
Avant de retirer de la matière sur le coussinet, je suis la méthode Jake Raby (voir ici / merci Vince pour l'info) : bloc fermé et serré au couple, je tape avec un maillet et un jet en laiton de chaque coté de l'arbre à cames pour asseoir les demi-coussinets du palier #3 (côté poulie). Je mesure alors le jeu axial et...
Déception, le jeu est toujours à zéro. J'ai pourtant suivi la méthode, j'ai tapé fermement, mais ça n'aura pas suffi.. .

Donc on sort le marbre, le 400 à l'huile, et on va reprendre les faces pour obtenir les 0.1mm de jeu nécessaire. Pour faciliter l'opération, je me fabrique un petit outil pour aligner les coussinets : un vieil arbre à cames HS auquel je mets 2 coups de disqueuse pour ne conserver que la partie coté poulie.
Ça permet d'aligner proprement les deux demi-coussinets, et de les retoucher simultanément, de façon bien uniforme. Un coup d'un côté, on retourne les demi-coussinets, un coup de l'autre, en faisant des 8 sur le papier de verre... Merci Laurent pour le conseil, ça marche nickel!

En y allant doucement pour ne pas enlever trop de matière, j'enlève petit à petit ce qu'il faut... Au bout du 3^ème montage/démontage, j'ai tout juste 0.1mm de jeu axial, c'est tout bon! Finition au 600 et 1000 à l'huile pour un état de surface nickel. Ensuite, petite modification classique du coussinet #1 (coté VM) : d'origine il vient obstruer en partie la galerie de retour d'huile... Un coup de disque à tronçonner sur Dremel plus tard, et le problème est réglé (finition lime et papier de verre pour les bavures).
Pour finir, les trous sur ces demi-coussinets #1 ne sont pas chanfreinés : un léger coup de fraise à noyer, tenue du bout des doigts, et tout rentre dans l'ordre. Pas que ce soit impératif comme modif, mais bon, tant qu'à faire les choses bien... Et puis le chanfrein, c'est ce qui sépare l'homme de l'animal (je paye ma tournée à celui qui a la ref). Là, après un déglaçage au tampon Jex usé, les coussinets sont prêts.

Bielles

Ce sont des bielles d'origine VW (311B) que j'ai fait microbiller, contrôler et rebaguer par Feller.

Je les ai ensuite mises au poids, toutes dans un intervalle d'un dixième de gramme. Pour enlever le gros de la matière j'y vais au disque à palettes sur meuleuse d'angle (ça semble bourrin, mais ça permet de travailler vite et de laisser un état de surface nickel), et j'affine à la lime électrique. Passage en métrologie évidemment pour tout vérifier... Validé.

Boulonnerie

Toute la boulonnerie d'origine (vis, écrous, goujons), nettoyée au WD40, puis microbillée et reprise au taraud/filière (M12x1,5 et M8x1,25).
Tout passe ensuite au bronzage à froid (Brunifast), principalement pour l'esthétique (et petite protection contre la corrosion) : dégraissage soigneux (dégraissant frein, acétone), 3 minutes dans le bain de Brunifast (à 20°C min), rinçage soigneux à l'eau, séchage, et enfin un bain d'huile moteur pendant au moins une heure pour tout fixer.
J'avais déjà expliqué la méthode dans mon article sur la remise en route du 181, je détaille pas plus. De leur côté les goujons de culasse sont nettoyés au tour à métaux, en faisant attention de pas y laisser un doigt, c'est limite question sécurité!
Premier nettoyage avec une éponge à récurer et du WD40, puis un coup de toilage au 600, un coup de brosse rotative sur perceuse pour récupérer le fond des filetages... Et enfin passage des filetages à la filière, pour être sur une lecture correcte à la clé dynamométrique lors du serrage au couple des culasses! Je sais bien, ça fait vite des heures de taf juste pour de la quincaillerie... Mais c'est plus propre et c'est un plaisir à monter ensuite!

Fermeture du bloc

ENFIN!

Un petit point sur les produits utilisés lors de l'assemblage :

• Loctite 518 : pour les plans de carter - l'odeur est super addictive.
• Loctite 577 : filet étanche.
• Loctite 273 : frein filet bleu normal.
• Silicone RTV : sous les rondelles des 6 goujons M12
• Wynn's Super Charge : utilisé comme huile d'assemblage, c'est très épais, ça colle bien aux coussinets, limite un peu les frictions lors des premiers assemblages, et se mélangera plus tard à l'huile moteur.
• Graisse ZDDP : pour l'arbre à cames et les poussoirs, pour limiter l'usure dans les premières minutes de vie du moteur.
• WD40 : avec un morceau de tampon Jex usé, pour nettoyer les plans de joint carter, et déglacer les coussinets.
• Acétone et Nettoyant freins : pour nettoyer les pièces avant assemblage.

, Je commence par habiller le vilebrequin, avec le pignon d'AAC, l'entretoise, le pignon d'allumeur... Chauffage des pignons au décapeur thermique et ça se monte bien. Par contre il a fallu que je retouche l'entretoise pour lui enlever 0.5mm, sinon le clip ne rentrait pas... Défaut de fabrication du vilo Scat? Pas d'impact, je continue. J'enchaine avec les bielles, en faisant gaffe de bien les monter dans le bon sens (le "grain de riz" en haut, ou les encoches des coussinets en bas, same difference). Le maneton tartiné à la Wynns, les coussinets déglacés au tampons Jex usé, serrage au couple (3.3mkg), avec une goutte de frein filet, et go. Je passe alors au carter : on oublie pas les pions sous les coussinets, ni les joints toriques sur les 6 goujons M12. Poussoirs en place (lubrifiés à l'huile de montage), avec les ressorts de retenue extérieurs sur le carter droit pour pouvoir le manipuler. J'utilise un bloc d'alu sur lequel je tape avec un maillet, pour bien mettre en place les demi-coussinets (vilo central et arbre à cames). J'ai bien sûr rebouché les 10 pastilles de galeries d'huile que j'avais ouvertes (cf. ce post), ainsi que la sortie de la pompe à huile (because Full Flow), avec le bouchon alu qui va bien et sa gougoutte de 577, on n'est pas des barbares.

Deux pas en arrière...

Bien entendu, fidèle à mon principe de "c'est jamais simple", en réalité ça ne s'est pas passé aussi simplement.

Comme je n'ai pas beaucoup de temps libre entre le boulot et la famille, j'essaye d'optimiser... Et évidemment, quand on va vite, on prend des raccourcis et... on se loupe.
Là, par exemple, j'étais convaincu que mon vilebrequin en course d'origine passait large dans le carter, je l'avais bien fait tourner à la main dans le demi bloc, et ça ne semblait toucher nulle part. J'ai donc zappé le montage à blanc avec serrage au couple, et j'ai fermé "définitivement" le bloc...

Mais bien sûr, une fois fermé, y'a un contrepoids qui touchait!

Bref, une journée et demi perdue à rouvrir le carter, tout sortir, meuler/poncer les arrêtes dans le bloc, nettoyer le joint 518 sur le carter, le frein filet sur la boulonnerie (chaque filet, un à un, avec une pointe courbée), le silicone sous les rondelles, re-nettoyer les demi-carters avec soin pour virer la limaille/poussière de magnésium, etc... Juste pour revenir à la même étape.
Je vous résume ça en 3 photos et on y retourne : quand on a pas de cerveau on a des jambes hein!

Fermeture du bloc, le retour de la revanche

On y retourne pour la seconde fermeture du bloc... Cette fois c'est la bonne, hein?

Je pose (à nouveau) les poussoirs, vilo, l'arbre à came, et la pompe à huile. Les poussoirs et l'arbre à cames reçoivent une dose de graisse ZDDP, et le pourtour du carter une fine couche de Loctite 518 (rouge sur les photos).
On n'oublie pas le bouchon derrière l'arbre à cames, et on vérifie qu'on a bien aligné les repères sur le pignon d'arbre à came avec celui sur le pignon vilebrequin... Grosse inspiration, 15 vérifications que j'ai rien oublié, et finalement je ferme le bloc.... à nouveau.
Loctite frein filet sur tous les filetages, une touche de silicone RTV sous les rondelles des 6 gros écrous M12, qui sont serrés au couple dans l'ordre prescrit (par étape, en commençant à 1mkg, et monté à 3.5mkg par étapes de 0.5mkg). Les écrous tout autour du bloc sont serrés en étoile, par étapes aussi, jusqu'à 2.5mkg - (écrous de 15 avec rondelles de culasse grace à la conversion Berg).

Et finalement... Tada!!! J'ai déjà monté le pied d'alternateur et les goujons de cylindre, mais pour le moment on en reste là.

Allez, on se retrouve bientôt (promis) pour le Long Block!

Plus de quinze ans après sa première remise en route en 2006, je remets le couvert! Mais en faisant ça bien cette fois, pas à la va-vite juste pour le faire rouler...

Je devais repasser le contrôle technique de KüBy, et je savais qu'il n'aurait pas son sésame du premier coup, mais au moins ça me donnait un point de départ. Son précédent CT (lors de l'achat) avait déjà été soumis à contre visite, entre autres choses parce que les essuies-glaces ne fonctionnaient pas...

Allez, direction le CT pour savoir où on en est... Refusé (sans surprises) pour :

• performances frein de service : déséquilibre notable : AR
• efficacité du frein de service : efficacité insuffisante
• essuie-glace : inopérant
• lave-glace : inopérant
• avertisseur sonore : inopérant
• état de la timonerie de direction : usure excessive des articulations : AVG
• orientation feux de croisement : pas dans les limites prescrites : AVG/AVD

On va pas se mentir hein, je savais qu'il y aurait un peu de taf pour faire ça propre. Bon, ben allez, on sort les chandelles et on reprend tout ça dans l'ordre...

Hey, un conseil mon copain : vas te chercher un café, c'est un article à rallonge.

Freins arrière

L'efficacité des freins à l'avant est bonne, je compte les refaire plus tard seulement, ne serait-ce que pour les peindre, parce que là avec la rouille c'est pas clean (SPOILER ALERT : finalement je vais les refaire maintenant aussi!)...

Bref, à l'arrière, je refais tout à neuf (la première fois en 2006 je n'avais changé que cylindre récepteur et flexible, à la va-vite pour rouler).
Je change donc toutes les pièces cylindre/tambour/garnitures/ressorts/flexibles/rigides (je ne garde qu'un des deux tambours, qui avait été changé récemment par l'ancien proprio et n'avait qu'un peu de rouille de surface sur l'extérieur), puis sablage/peinture des plateaux et des tambours (j'utilise un apprêt MOTIP et deux couches de noir de la même marque.), nettoyage des cylindres de roue au liquide de frein, et montage avec la touche de graisse cuivre qui va bien aux points de frottement... Je ne détaille pas tout, allez relire mes billets sur les freins de la cox et ceux du Karmann, c'est la même procédure. Là, on est propre à l'arrière, suivant!

Essuie glace

Mon moteur d'essuie glace ne tourne plus du tout... Les moteurs de 181 n'existent pas en reproduction, et étant spécifiques au modèle, ils sont hors de prix en occasion.

Du coup réparation... Je n'ai malheureusement pas pris de photos parce que j'essayais d'aller vite, au final j'y ai quand même passé 3 heures : démontage, nettoyage complet (graisse durcie tout partout), polissage des axes qui étaient oxydés, passage au tour à métaux du rotor pour polir ses pistes et lui retirer 2/10mm au diamètre extérieur parce qu'il était légèrement oxydé, ce qui frottait sur le stator, et empêchait parfois son redémarrage selon la position où il s'arrêtait.
Le bobinage m'a l'air bien noirci quand même, le moteur a dû être bloqué et sous tension, et surchauffer à un moment...

Après remontage avec de la graisse propre, j'ai aussi changé le joint du tour de capot, le gros cache en caoutchouc qui protège les connexions/cosses d'alimentation (les deux sont disponibles chez Paruzzi), refait la gaine de ces fils... Et le moteur remarche parfaitement!

Lave glace

C'est une nouveauté au CT, on ne me l'avait jamais demandé avant... Ca devient de plus en plus difficile de garder nos anciennes sur la route.
Exit le système d'origine actionné par la pression d'air de la roue de secours, j'adapte un switch derrière le commodo d'origine, qui actionne une pompe à eau électrique installée sous le réservoir de liquide lave glace.

Je change au passage le tuyau et le gicleur, et j'ajoute une valve anti-retour pour éviter que l'eau ne reparte dans le sens inverse quand on lâche le bouton... Et zou, next.

Avertisseur sonore

"Inopérant" disait le CT : ce n'était pas tout à fait correct, disons juste capricieux.
Et puis, quand j'ai commencé à bosser sur la direction ça s'est empiré, le klaxon se déclenchant dès que je tourne à droite... Graaaaaahh!!

Bon, on va pas se mentir, c'est une maladie récurrente sur nos vieilles VW... Après avoir galéré un moment pour identifier la source du court-jus, je reprend finalement tout ça, le roulement en haut de la colonne avait un vilain jeu de toutes façons, c'est l'occasion de le changer, et de changer le fil qui passe dans la colonne au passage.
Je monte en même temps un klaxon neuf juste derrière le pare-chocs, l'ancien proprio en ayant collé un dans le compartiment avant avec un demi kilo de colle chaude (sérieusement, aSa??? )...

En tous cas ça klaxonne nickel maintenant, mais pas tout seul quand je tourne à droite!

Timonerie de direction

Alors oui, en effet, la rotule de direction gauche côté fusée est complètement flinguée, gros jeu, pas rassurant de me dire que j'ai fait 30 bornes avec pour ramener KüBy par la route...

Du coup j'y vais confiant ("keteb généreux", un cookie à qui a la référence) avec mon extracteur Facom, en prévoyant de simplement changer les 4 rotules de direction pour partir sur du propre partout.
Sauf que la rotule est celle d'origine, complètement soudée par la rouille après plus de cinquante ans, et c'est l'extracteur qui casse (enfin son axe, qu'on trouve en pièce de rechange d'ailleurs)...

Je sors donc la fusée pour la passer à la presse hydraulique (#cestjamaissimple) : chalumeau oxy + WD40 + presse hydraulique 6 tonnes + masse et marteau en sandwich, et elle finit par sortir (avec un "bang" qui m'a fait siffler l'oreille pendant 10 minutes!).

Rotules de suspension (ça dérape)

Et... c'est à partir de là que ça a commencé à déraper et que je me suis un peu emballé.

Quand j'ai tombé les biellettes, je me suis aperçu que les fusées étaient très dures à tourner à la main, ce qui explique la résistance au volant.
Les 4 rotules de suspension avaient été changées par le précédent proprio, mais le mécano ne les avait pas montées alignées correctement avec le marquage sur le bras ; du coup après avoir roulé un peu, elles ont été ressorties, puis re-pressées dans les bras (truc à ne surtout pas faire).
Elles n'ont pas apprécié le traitement (en particulier les supérieures, voir photo), et comme j'ai déjà sorti les fusées, je suis plus à ça prêt. Je descends donc les bras de suspension pour changer à nouveau les rotules (mais bien alignées du premier coup cette fois). J'essaye de trouver les rotules de meilleure qualité que les Meyle "German-fabriquées-en-Turquie" précédemment montées, qui n'ont pas bonne réputation - je finis avec une paire de TRW en haut (trouvées sur eBay US - très belle came, mais rare et au prix fort) et de Heyd en bas (chez Paruzzi aux Pays Bas).

Et bien sûr tant que j'y suis, le désormais classique combo nettoyage-microbillage-dégraissage-apprêtage-peinture des bras. Tiens, je vais appeler ça "le combo" à partir de maintenant pour gagner du temps dans cet article... Et à propos de Combo, les fusées étant sorties... Vous connaissez la boutique hein...

Freins avant (ça dérape encore)

Comme j'ai dû démonter les freins pour accéder à la fusée, ben... Même si j'avais pas prévu de le faire maintenant, comme tout est par terre, c'est l'occasion de les restaurer aussi. Non? #çadérape

Sur l'un des plateaux de frein, la languette-ressort frein de la molette de réglage était cassé... Hop, on vire celle qui est cassée et on en serti une nouvelle en place. Et puis ensuite, "Le Combo". En fait vous aurez compris hein, au final tout passe au combo : freinage, biellettes de direction, fusées, bras de suspension, fixations de réservoir, bras Pitman, bride de boitier...

Visserie

Toujours pour faire propre, la visserie est passée au Brunifast : c'est un brunissage à froid, un traitement de surface qui noircit l'acier (comme les canons de fusil) et offre une petite protection antirouille.
Chaque vis/boulon/rondelle subit donc dans l'ordre :

1. nettoyage (WD40 et brosse à dents powah, ou bac à ultrasons)

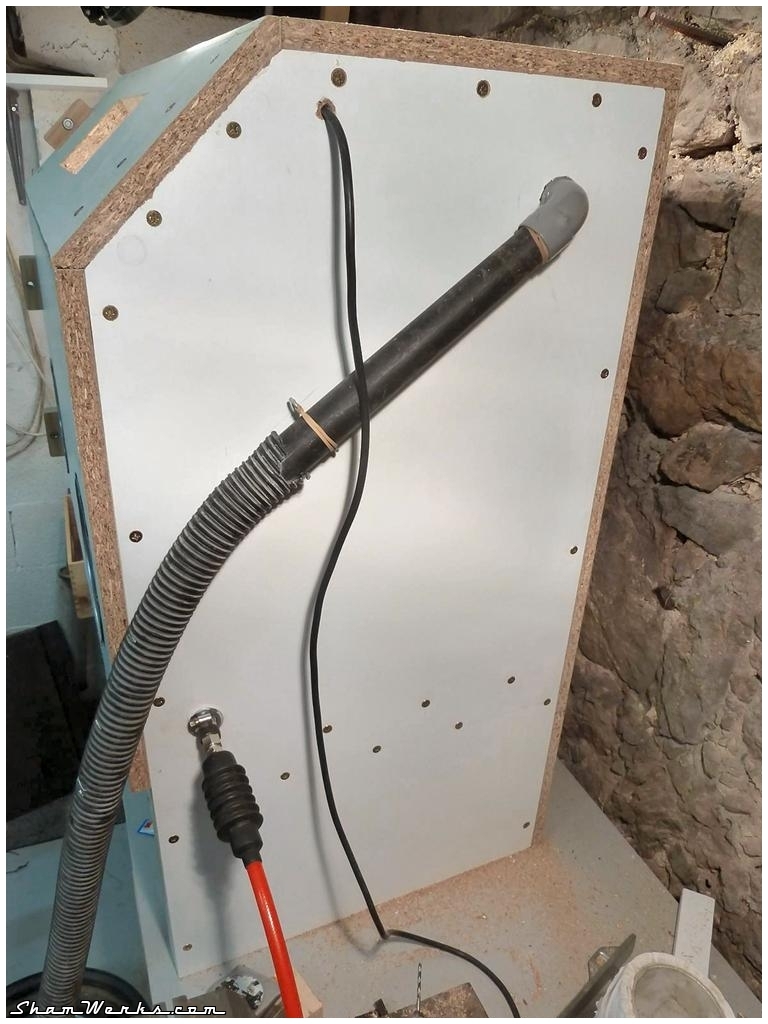

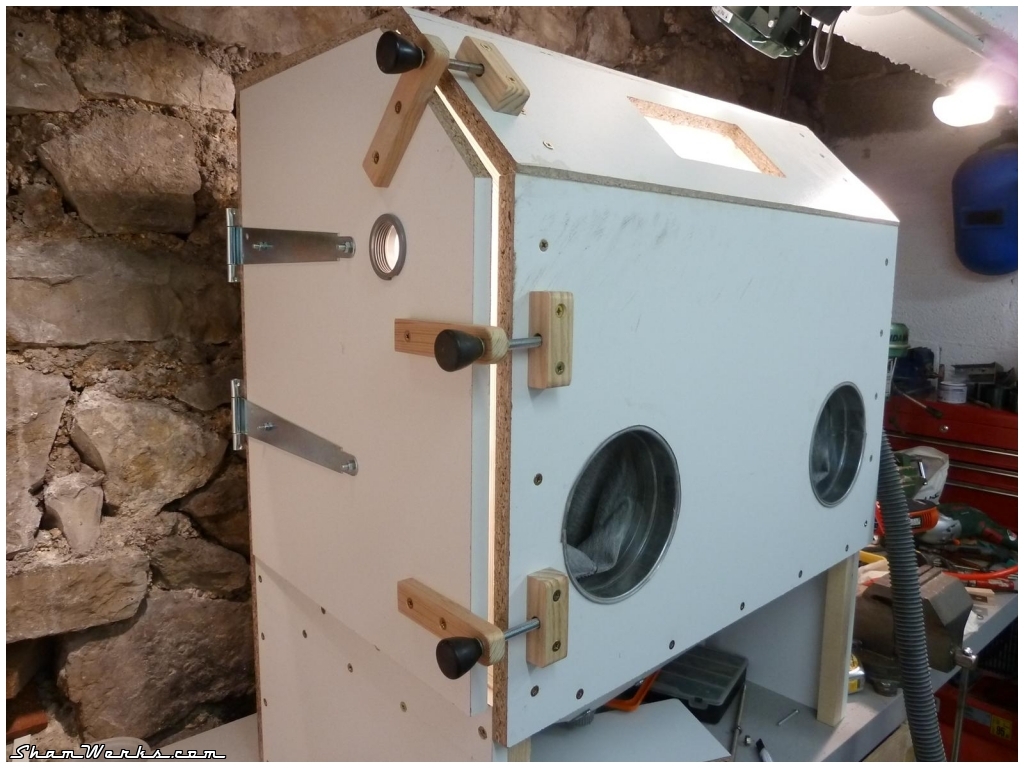

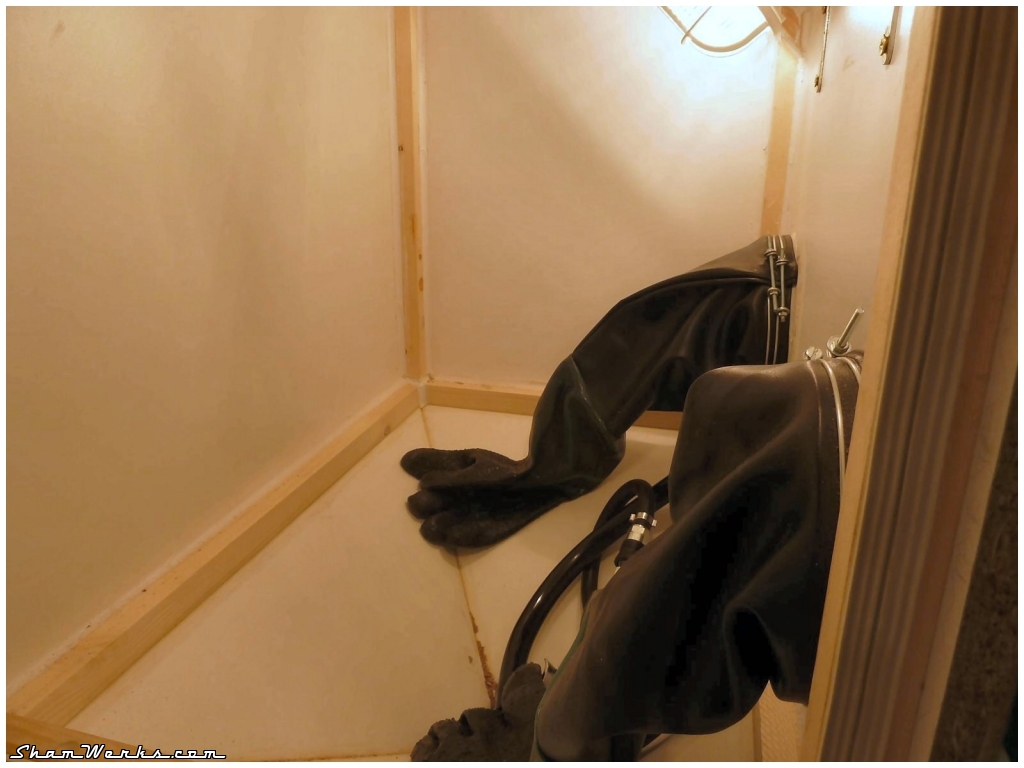

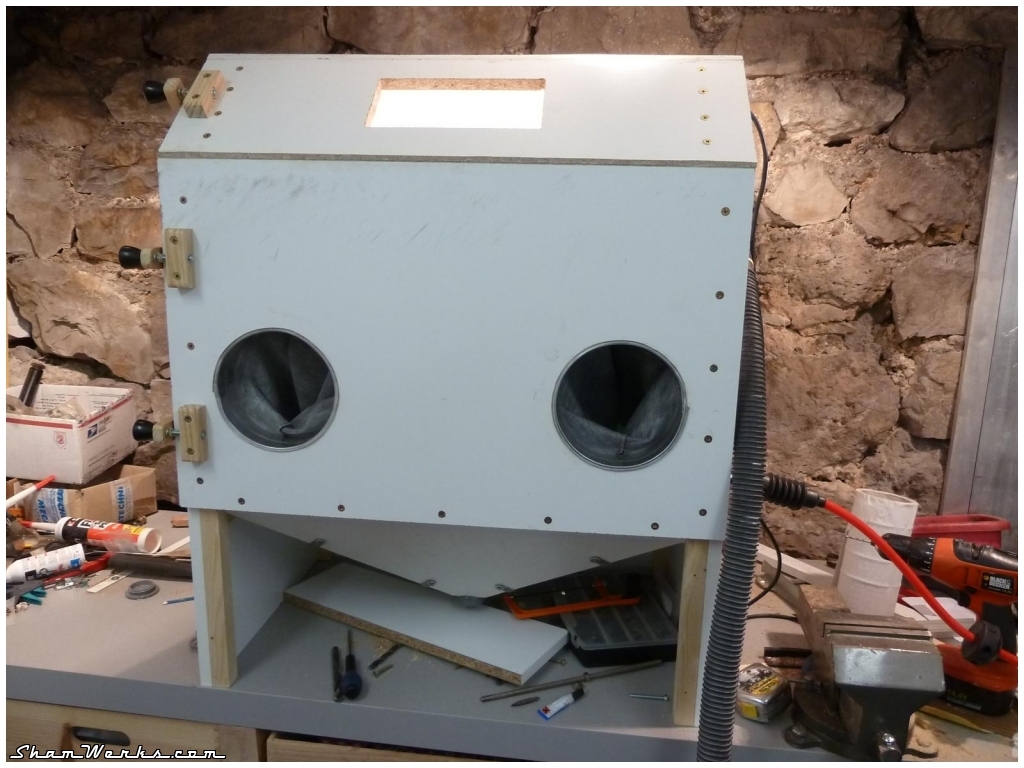

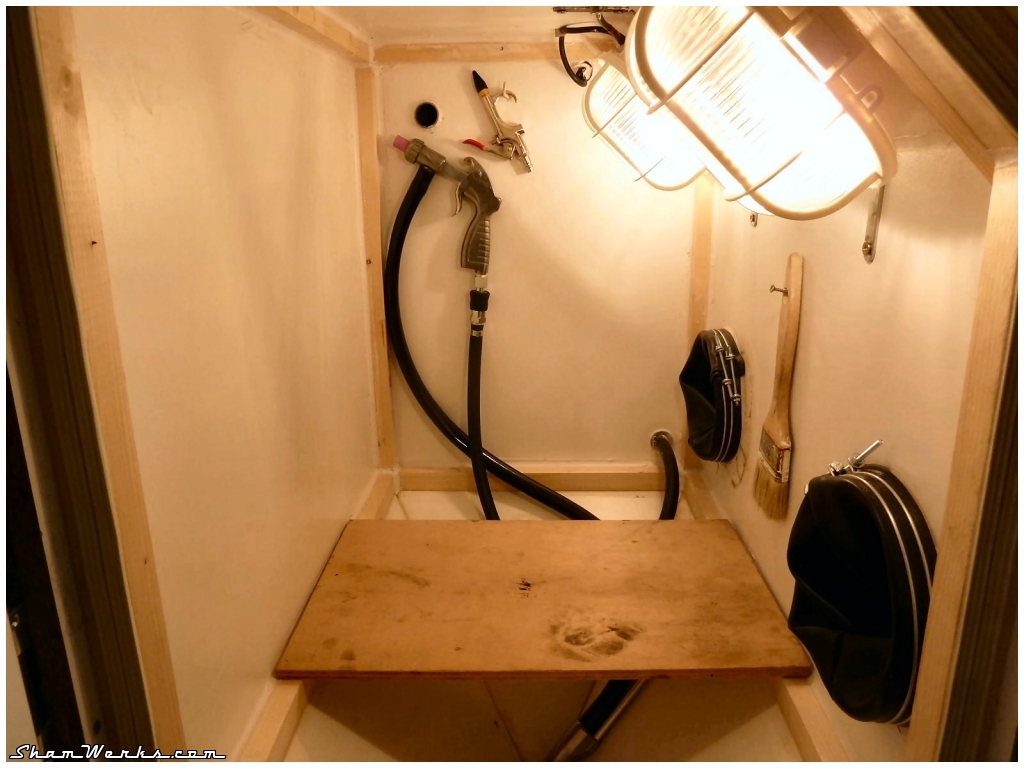

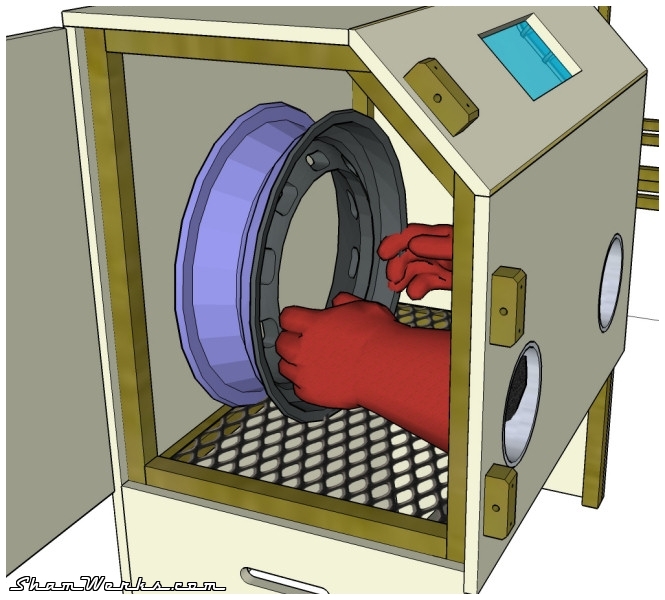

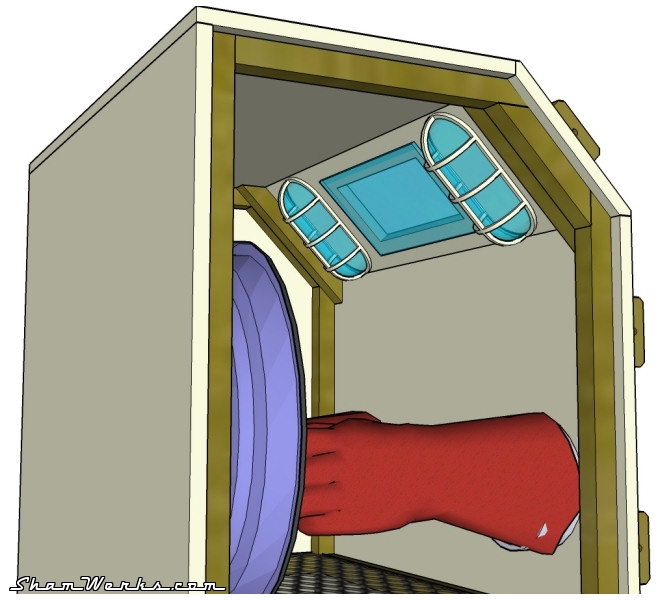

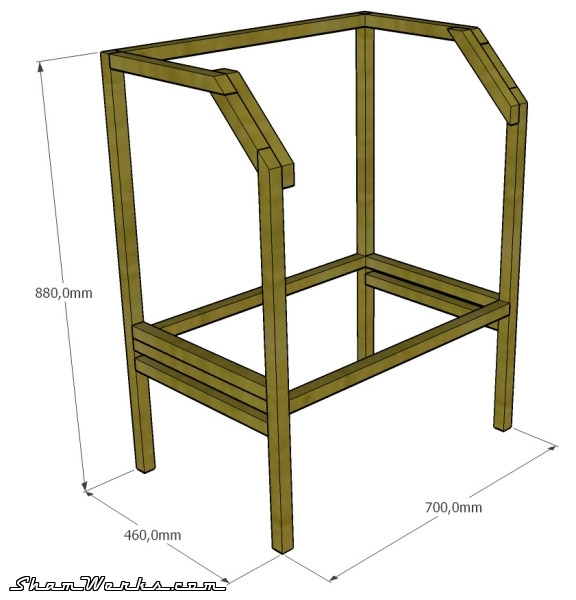

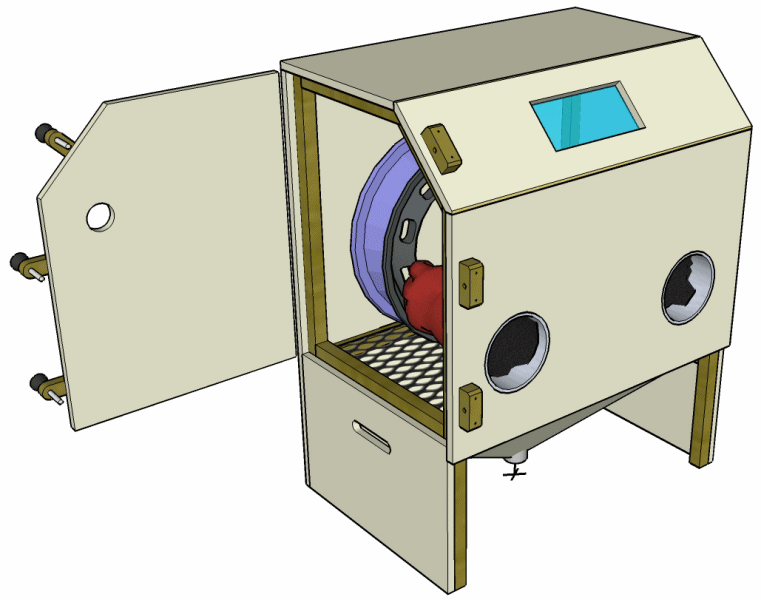

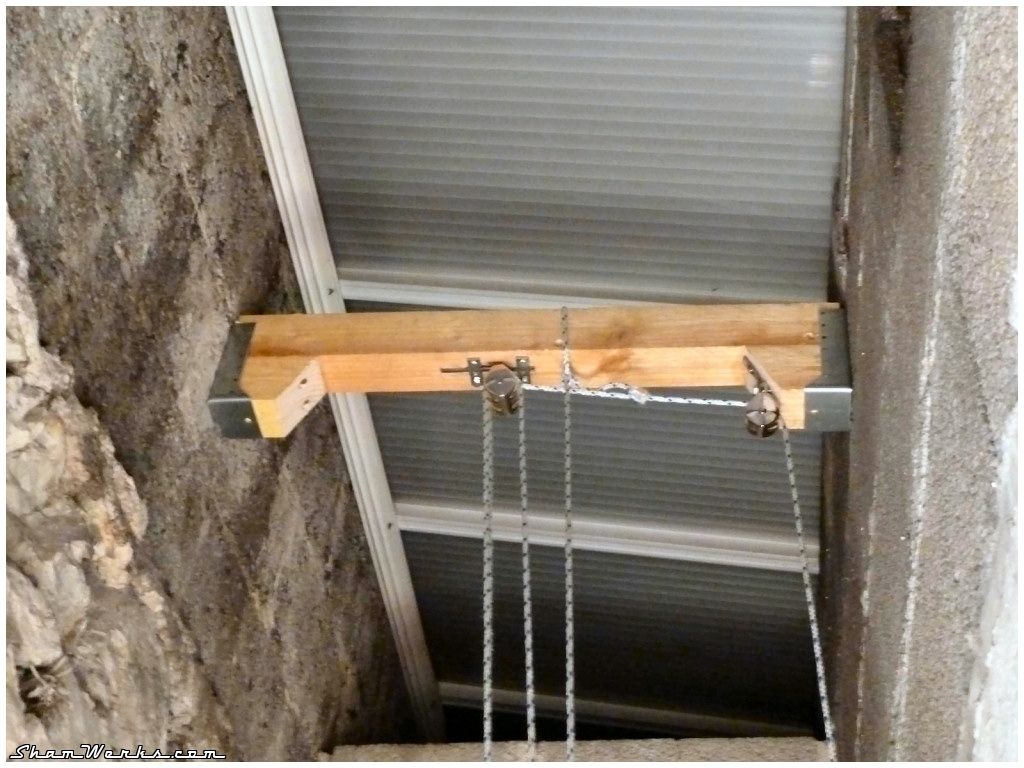

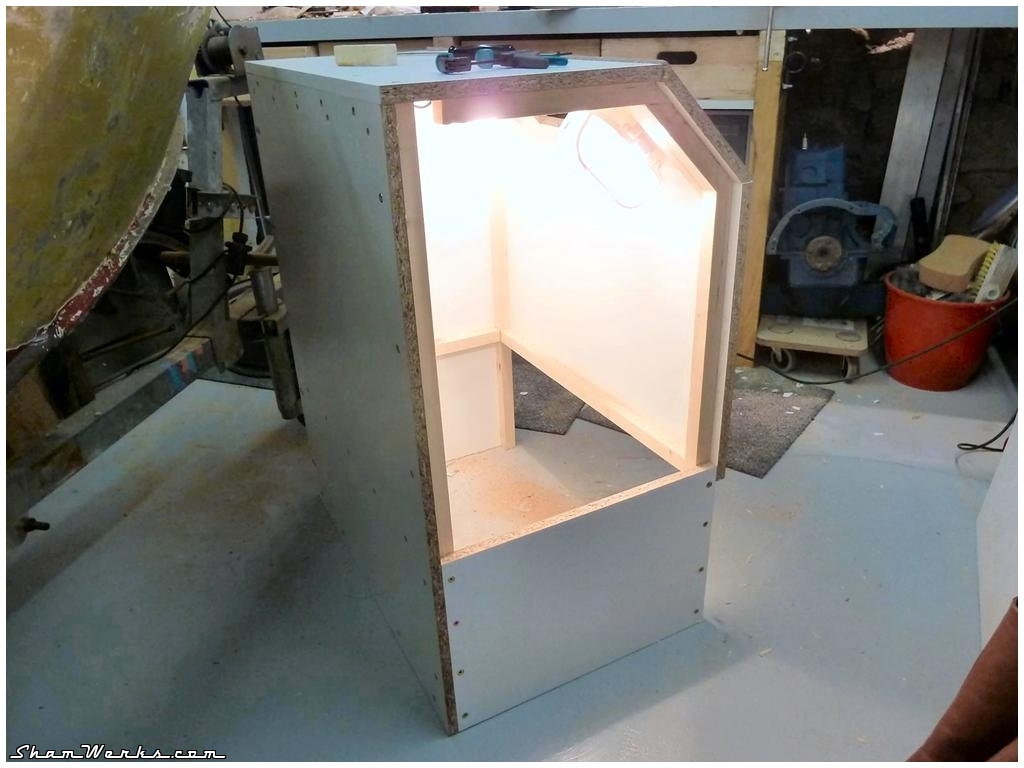

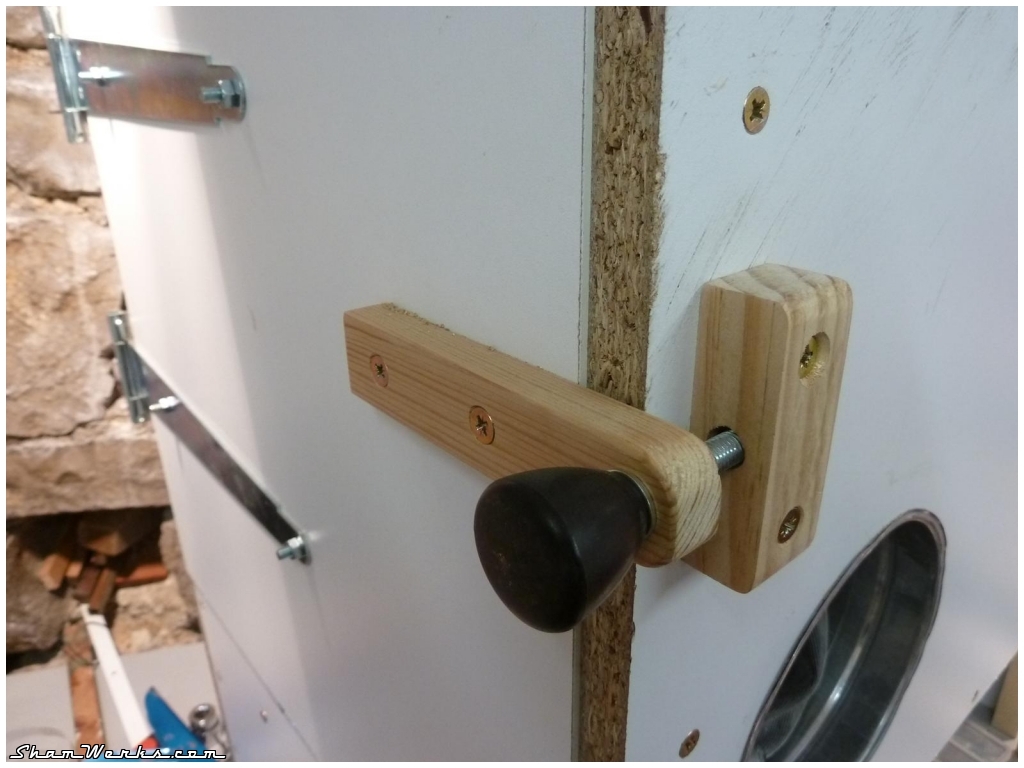

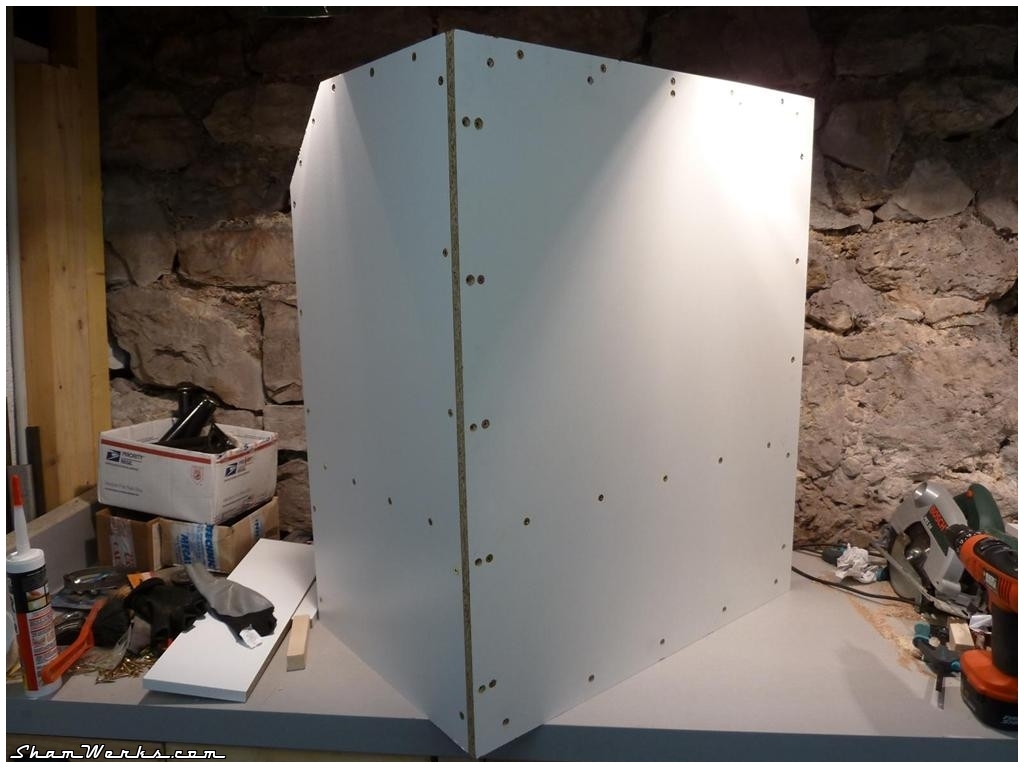

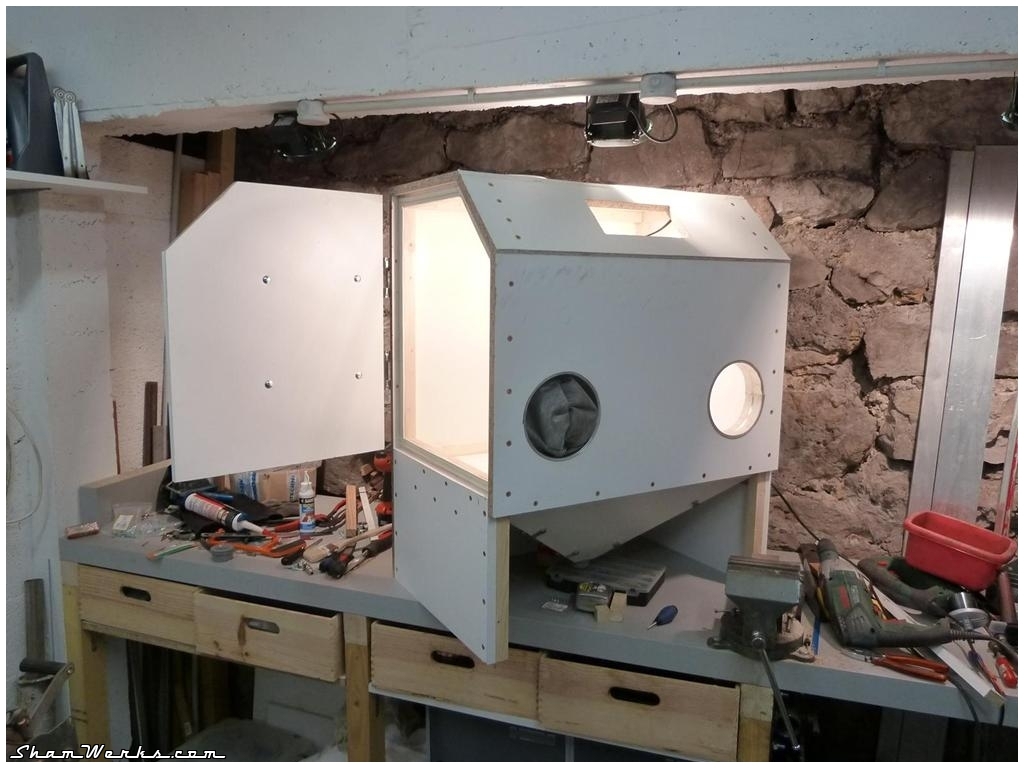

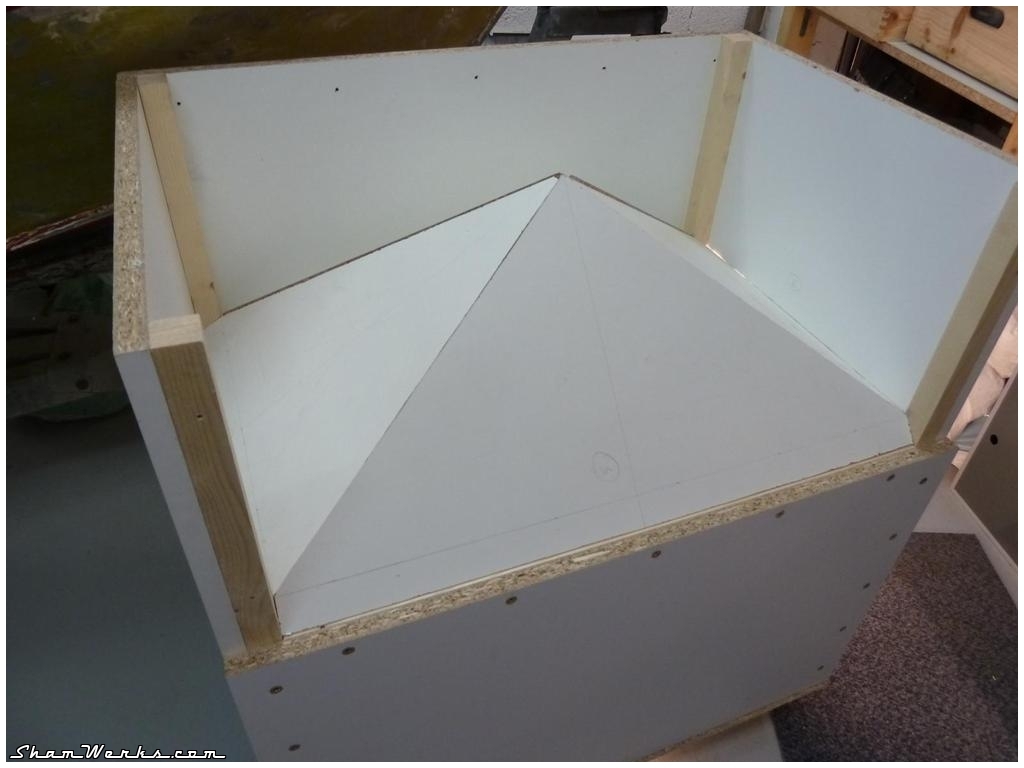

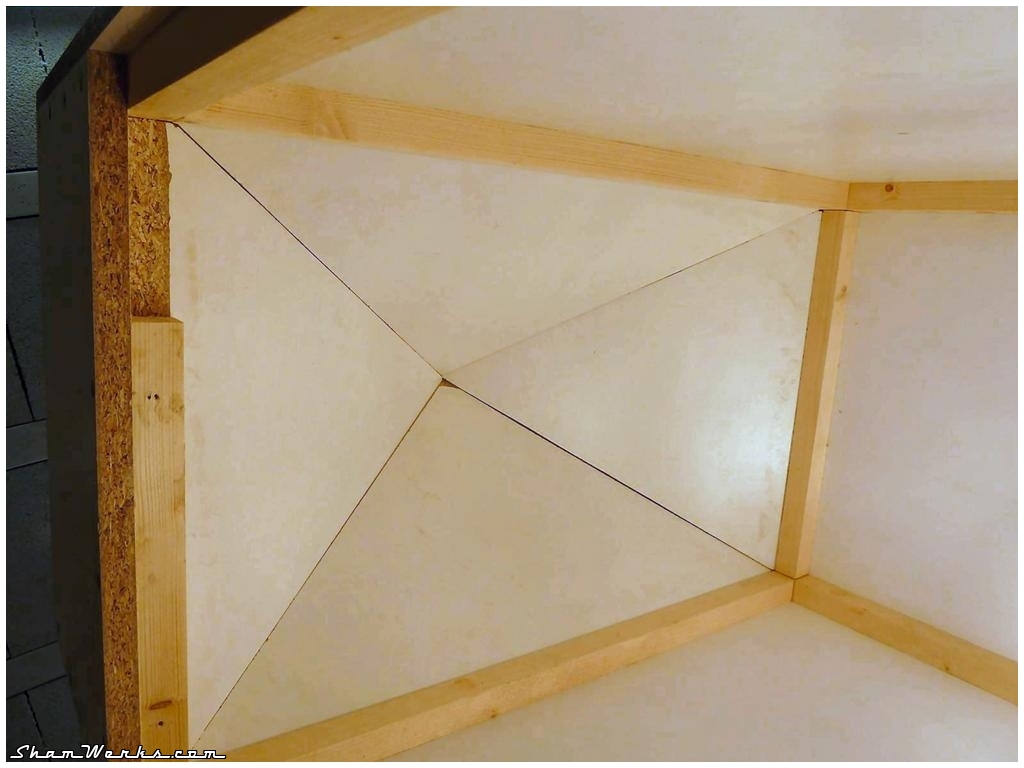

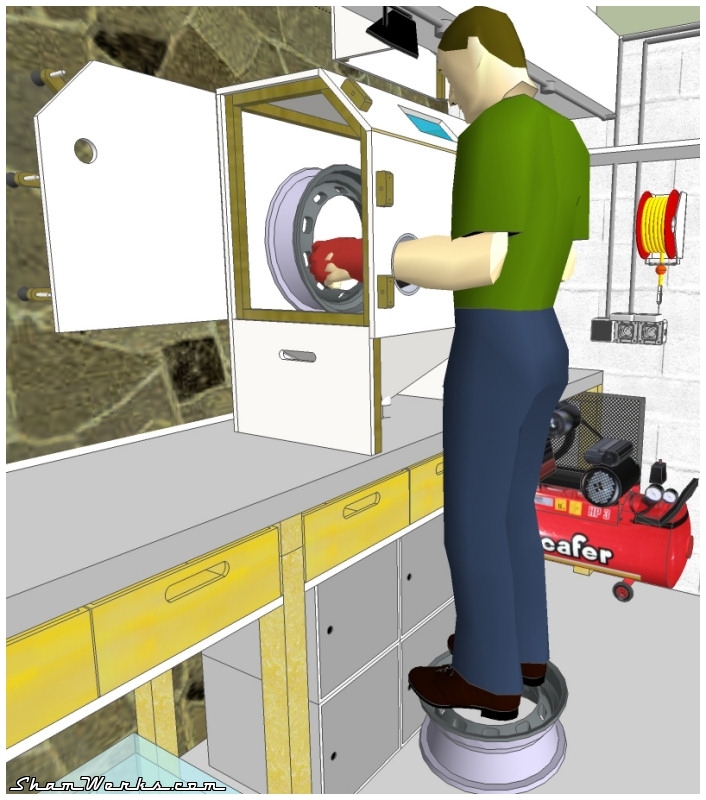

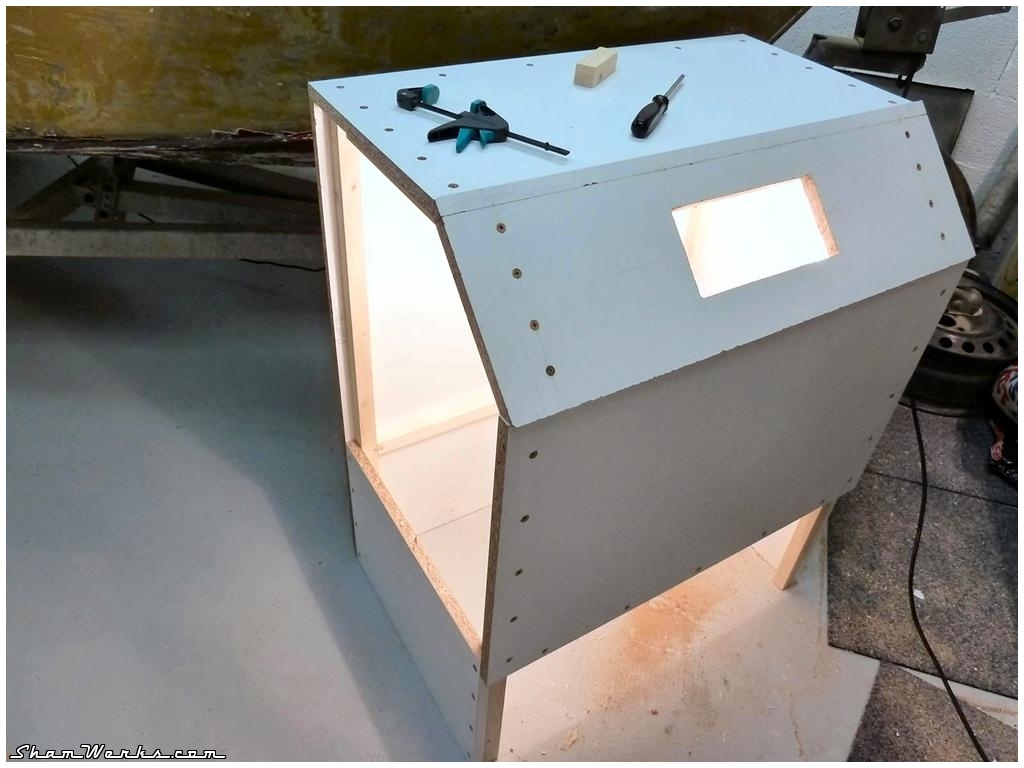

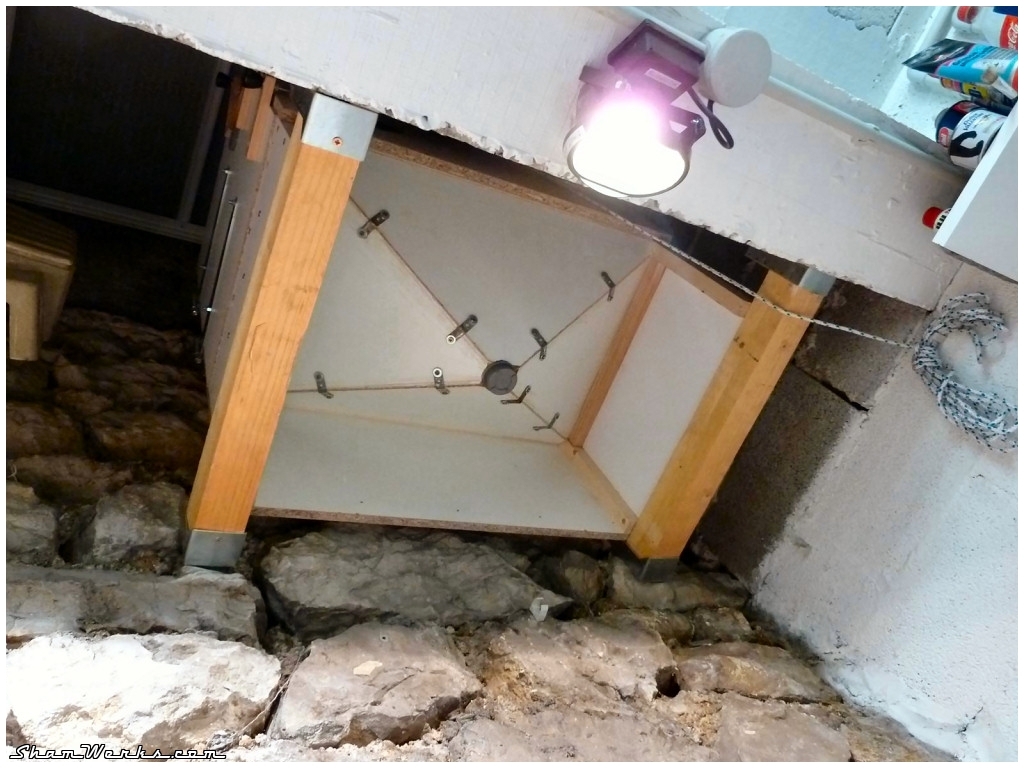

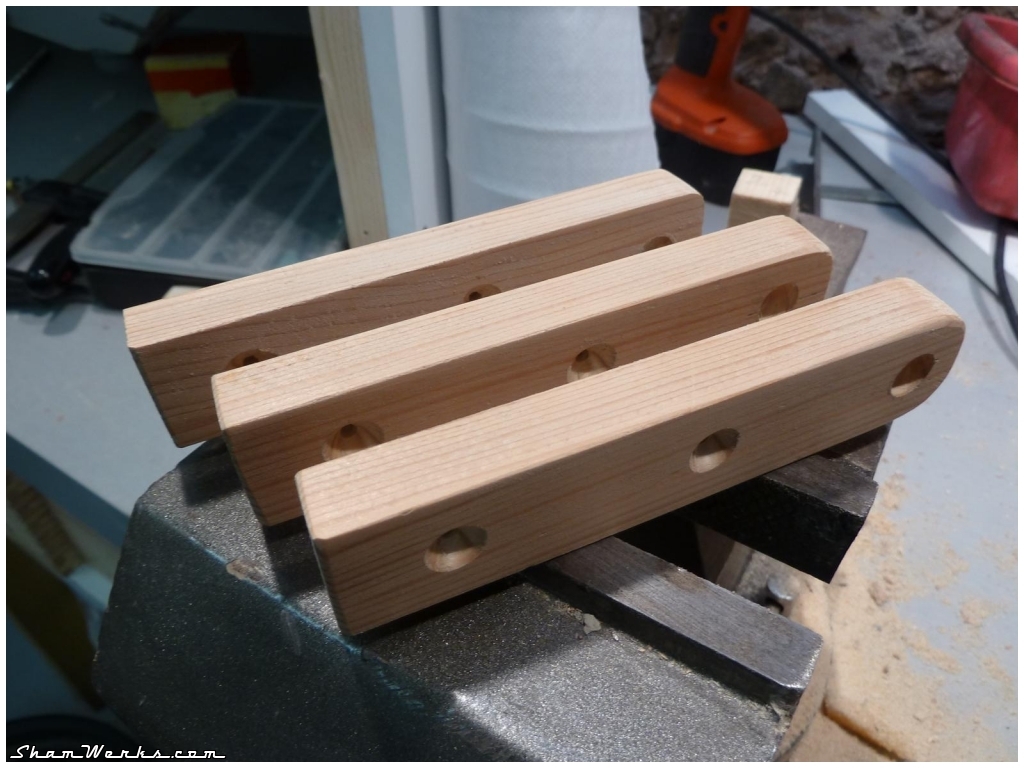

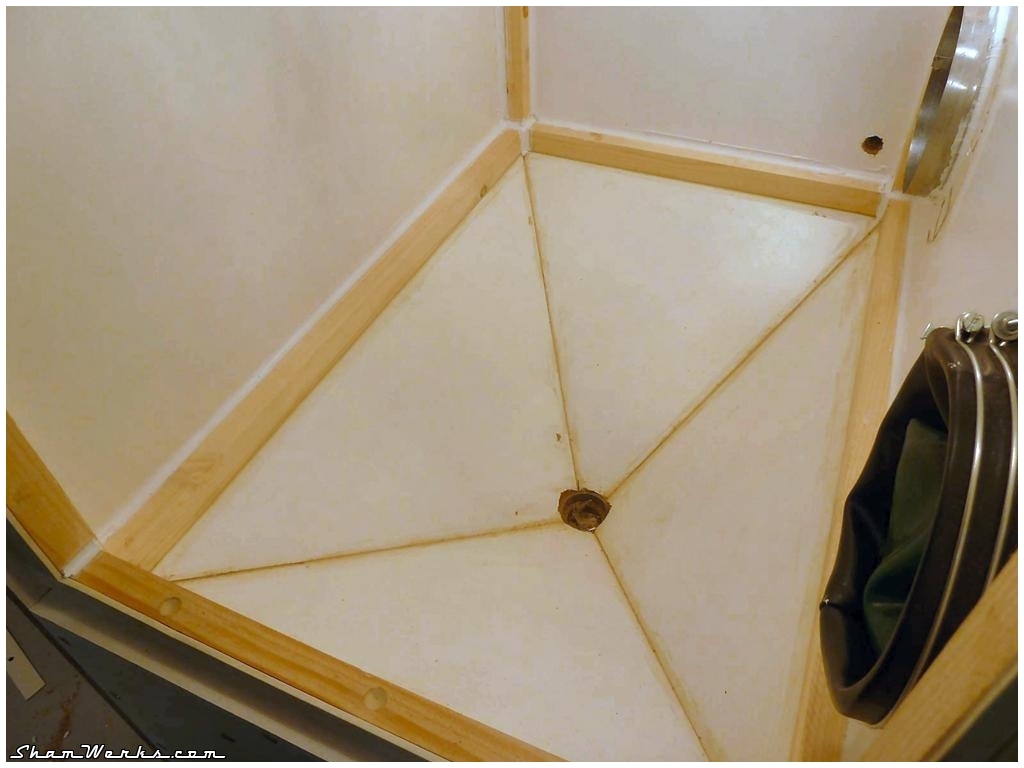

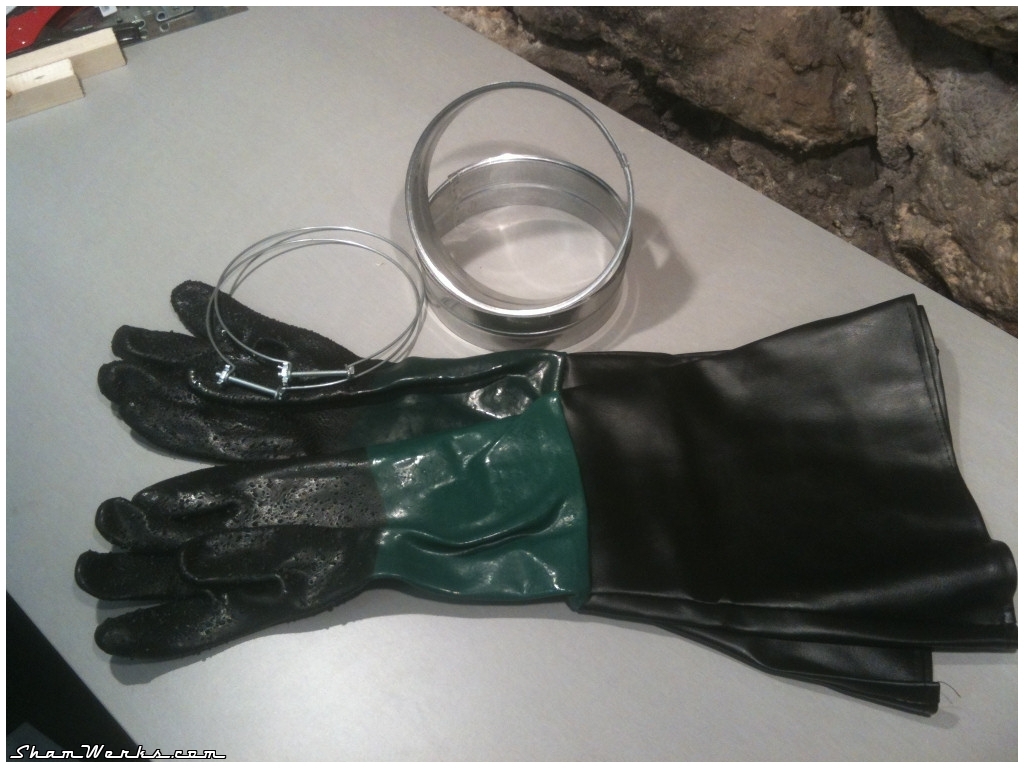

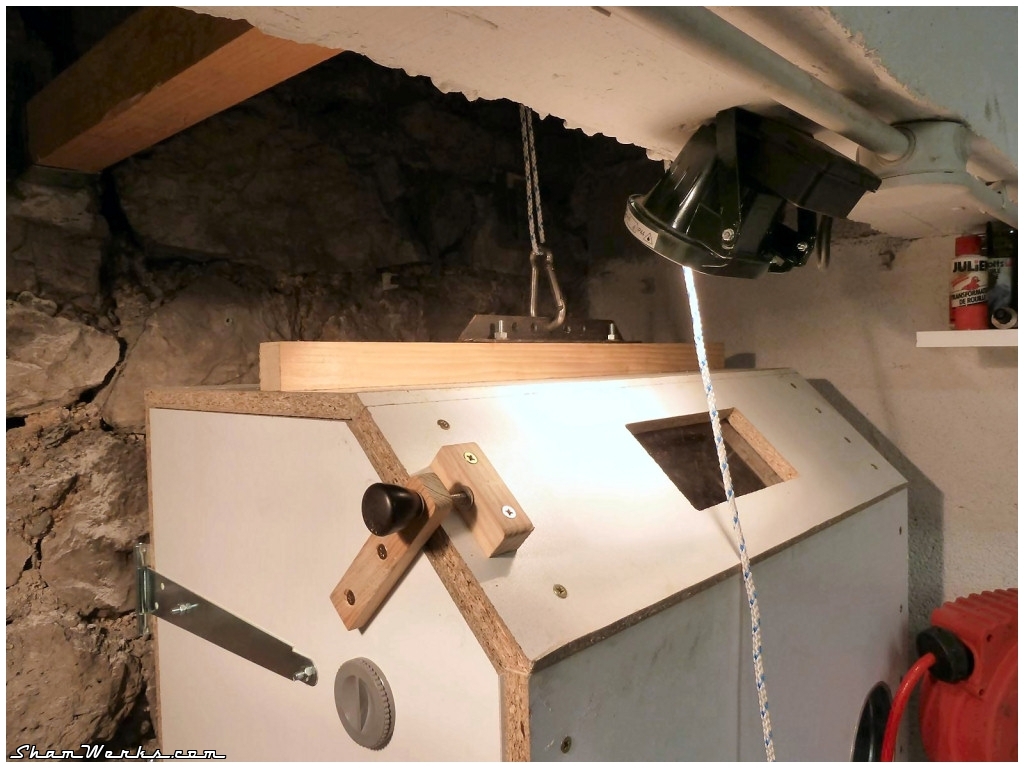

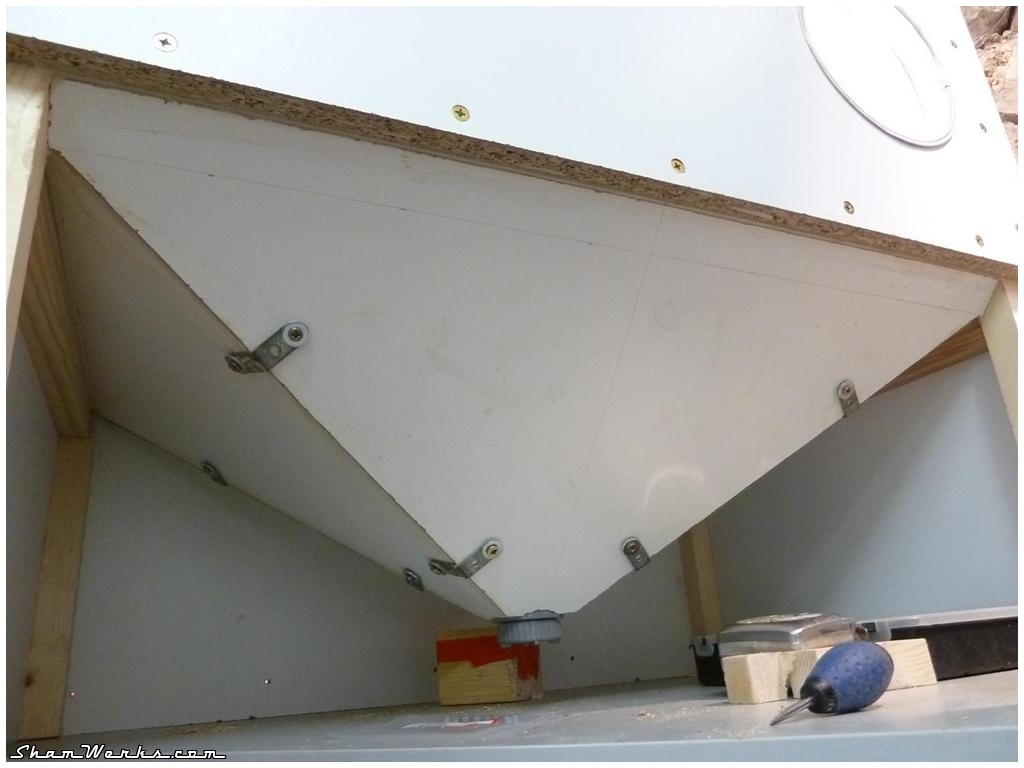

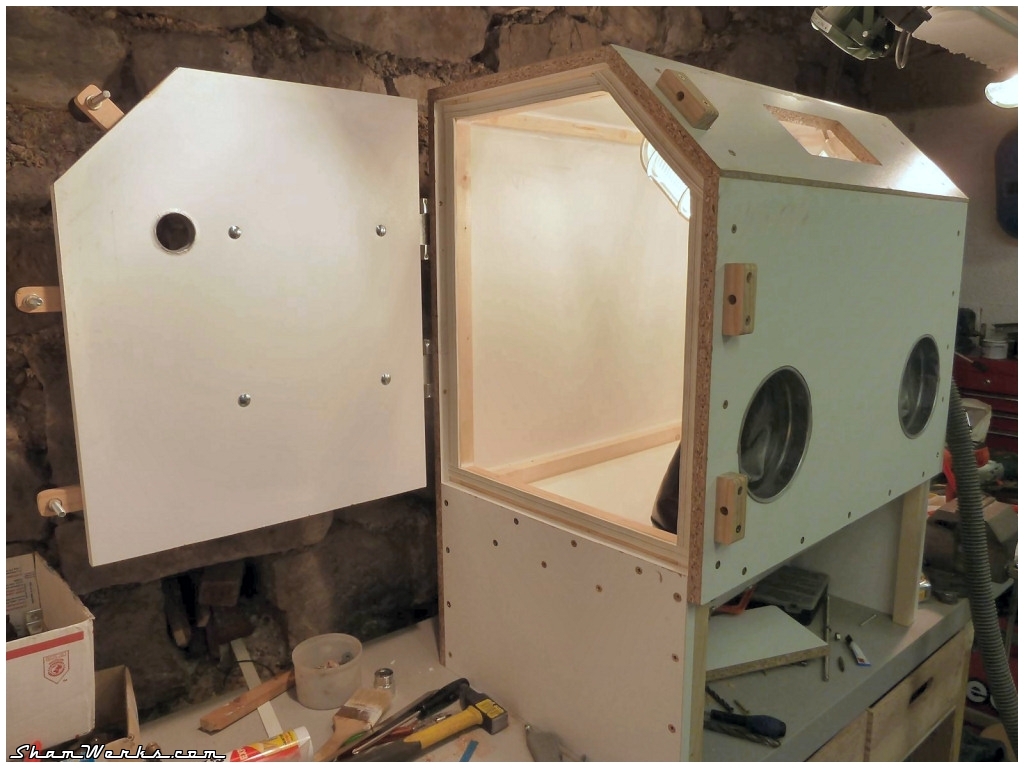

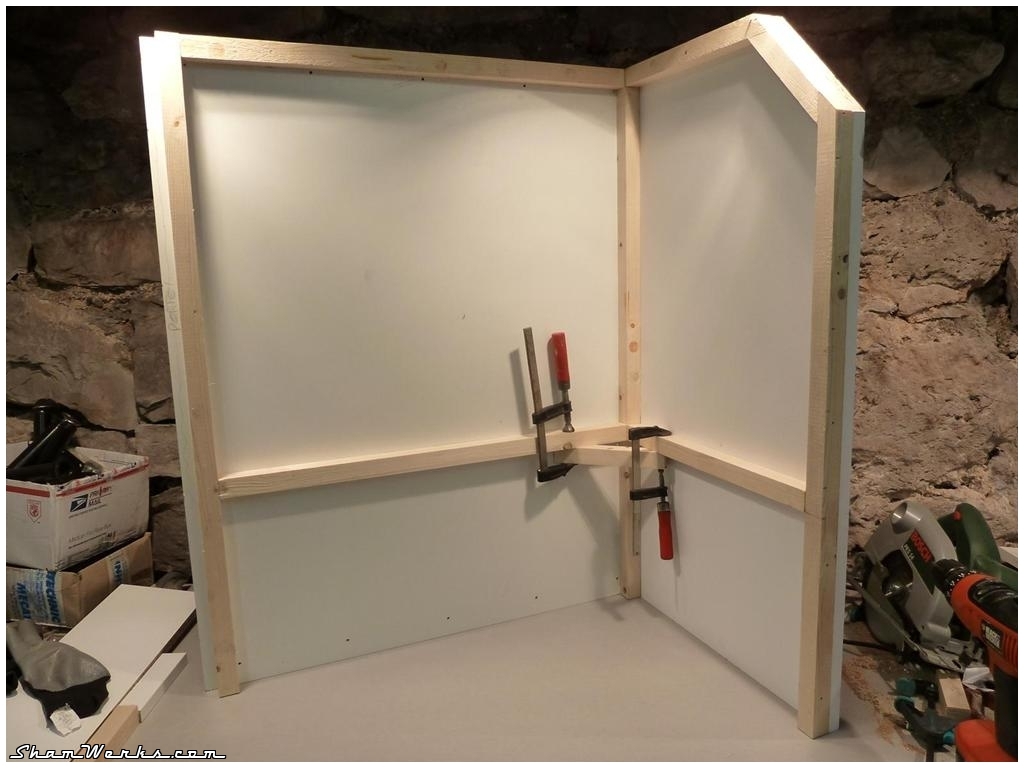

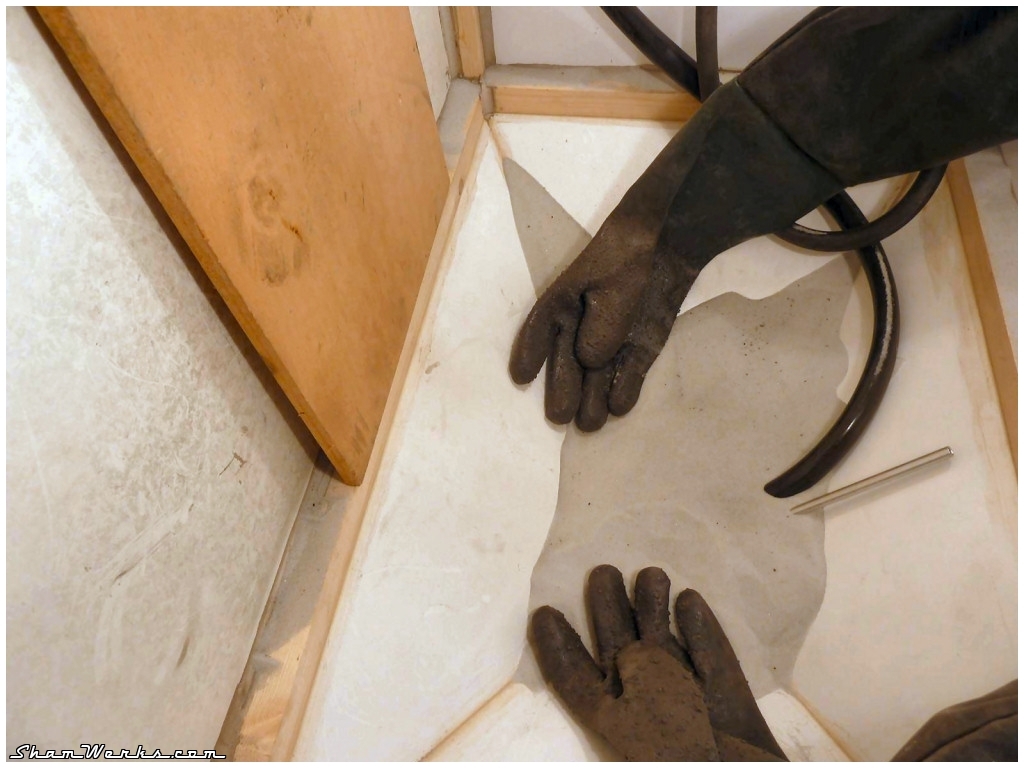

2. microbillage (dans ma cabine de sablage - qui vient de fêter ses 10 ans!)
3. dégraissage soigneux (acétone/nettoyant freins)
4. séchage au décapeur thermique, sans toucher les pièces (au risque d'avoir la marque des empreintes digitales!)
5. trempage dans le bain de Brunifast (2/3mn max, pas plus, sinon la couche noire ne tiendra pas!) , les pièces encore chaudes. Le bain doit être à 20°C minimum.
6. rinçage à l'eau claire
7. séchage au décapeur thermique le retour
8. trempage dans un bain d'huile fine (j'utilise de la 3-en-1), les pièces encore chaudes. Deux heures minimum, je les laisse plutôt au moins une journée entière.
9. essuyage soigneux de chaque pièce.

En fait la couche d'oxyde noire est très légèrement poreuse et va absorber l'huile, qui donnera le bel aspect noir luisant et protégera (un peu) de la rouille.

Ça prend évidemment beaucoup de temps, il faut soigner la préparation pour que ça marche bien, mais sans ça la quincaillerie juste microbillée serait piquée de rouille très rapidement... Et puis c'est un gros kif de remonter de la belle visserie comme ça après.

Boitier de direction

Tant que j'étais sur la direction, et que le train avant était levé, j'ai essayé de régler le boîtier de direction, qui m'a toujours posé des problèmes.
Impossible de régler le jeu correctement, il "grippait" sur certains angles puis avait du jeu d'un coup... Bref, tant que j'y suis je le remplace par un neuf, avec son flector qui était d'origine et bien craquelé. #çadérapeencore

J'ai fait une autopsie post-mortem de l'ancien boîtier et... Pas de lubrification parce que vieille graisse durcie sur les parois du boîtier seulement, la vis sans fin était morte plusieurs fois, ce qui explique le "grippage" ressenti. Le galet lui n'avait pas l'air vilain par contre.

Remontage

Bon, allez, enfin, on passe au remontage, avec un peu de graisse cuivre sur les points de réglage pour faciliter le travail à l'avenir... Tout le train avant a été nettoyé (WD40 en bidon de 5L + spray manuel) avant de tout remonter, histoire de bosser sur une base propre - on est pas des barbares. Je me suis aperçu au passage que j'avais bien les fixations de barre stabilisatrice sur les bras de suspension, mais pas la barre stab' elle-même! Du coup j'en monte une, de cox, ce qui n'est a priori pas correct parce que le 181 devrait avoir une barre renforcée (14.5mm sur 181 au lieu de 12mm sur cox), mais ça sera toujours mieux que rien du tout! D'ailleurs si l'un d'entre vous en a une qui traine, envoyez moi un mot... Fidèle au principe "C'est Jamais Simple (tm)" (corollaire de la Loi de Murphy), au remontage de la roue avant droite, je serre au couple les vis de roues... Et j'ai un pas de vis qui foire sur le tambour. Graaaaargh!!
Pourtant il avait été changé par l'ancien proprio. Une erreur de fonderie peut être?

J'ai pensé à différentes options :

• Poser un helicoil : pas très sérieux sur un organe de sécurité.
• Passer en goujons épaulés pressés : il faudrait usiner un peu coté intérieur parce qu'il n'y a pas la place pour la tête du goujon (ça frotte la coupelle de ressort de la garniture), mais il n'y a pas assez de viande dans le tambour pour le faire : 8mm d'épaisseur seulement.

Du coup je me suis résigné à acheter un nouveau tambour, que je passe au Combo à nouveau... Pffff!

J'ai aussi changé tuyaux bleus entre réservoir de liquide de frein et maitre-cylindre. Ils étaient déjà pas beaux y'a 15 ans, je les avais même achetés à l'époque pour les changer... Mais là, ils suintaient carrément et se sont mis à pisser dès que je les ai touchés. Mieux vaut tard que jamais tout ça tout ça.

Bon ben c'est quand même plus propre maintenant non? Je rappelle quand même, que tout ça c'est parti d'une rotule de direction HS... Ouaip, me suis un peu emballé là...

Par contre mes rotules de suspension étaient très serrées après montage, rendant la direction très dure à tourner... C'est supposé s'améliorer au rodage en roulant, mais franchement je ne me voyais pas conduire dans ces conditions. Du coup j'ai suivi une méthode trouvée sur TheSamba, qui consiste à forcer un pré-rodage des rotules à la clé à chocs (voir en vidéo ici ou là).
Ça marche bien, il faut s'y reprendre à plusieurs fois pour ne pas faire surchauffer la rotule, et au moins j'ai un véhicule conduisible.

Amortisseurs

Je pose quatre amortisseurs KYB Gris Gaz-a-Just - il semble que Küby avait encore ses amortisseurs d'origine de 1970!
A l'arrière gauche, l'entretoise d'origine avait été remplacée par un bout de tube, solution pas mécanique du tout qui a fini par tordre la vis. J'ai tourné une nouvelle entretoise (merci le Crouzet) dans un bout d'acier qui traînait, nouvelle visserie, et zou...

Train arrière

Contrôle des roulements des réducteurs : ils ont été remplacés par le précédent proprio, ils sont neufs, mais c'est des modèles étanches : j'aurais préféré la circulation d'huile d'origine, mais je décide de les garder quand même... Je remonte en refaisant toute l'étanchéité (joints papier + spi neufs, et Loctite 518 anaérobie) Changement des soufflets de trompettes (avec gros nettoyage de tout le train arrière au passage...)... Et tant que j'étais là, remplacement des durites d'essence - celle entre le tunnel et le moteur était complètement fusillée, elle s'est mise à pisser violemment dès que je l'ai touchée!
J'en profite aussi pour installer des butées de suspension arrières, qui brillent par leur absence (le support gauche est bouffé par la rouille, je dois en souder un neuf à la place)

...et "quelques" bricoles!

Le remplissage du réservoir a toujours eu tendance à fuir, ça sentait fort l'essence dans les virages à gauche. En même temps la mise à l'air avait été condamnée, fallait bien que ça sorte quelque part hein!
Du coup je change toutes les durites et joints de remplissage et de mise à l'air du réservoir... A ce sujet, le "tuyau d'aération d'essence entre réservoir et raccord en T" vendu par nos chers annonceurs est trop court de quelques centimètres (cf. photo du milieu ci-dessous), je l'ai finalement remplacé par de la durite 15x23 achetée au mètre chez TopJoint (publicité gratuite).

Je fais au passage plein de petites bricoles pour sécuriser/fiabiliser l'engin :

• Redressage de l'aile ARG (en partie pliée il y a 15 ans.... Roue qui s'était fait la malle!), et ajout des joints d'ailes qui ont toujours été aux abonnés absents, et des vis de fixation manquantes.
• Fixation de la batterie (j'ai retrouvé la patte de fixation d'origine dans un carton... évidemment, seulement après en avoir commandé une neuve aux US!)
• Ajout des joints de tour de portes (qui manquaient à l'appel depuis toujours)
• Ajout des joints supérieur et inférieur de pare-brise (idem, jamais été là)
• Réglage des phares - un des points soumis à contre visite
• Toujours sur les phares, l'interrupteur avait un faux contact et il fallait parfois secouer le sélecteur pour que ça s'allume... Démontage, nettoyage, polissage des pistes (laine de fer 000), spray désoxydant, ajustement des linguets qui avaient perdu de leur ressort, remontage, et ça marche nickel.
• Vidange moteur (Motul 300v 20w60)
• Vidange boite (Motul HD 80W90)
• Vidange des réducteurs (250ml d'huile de boite chacun)
• Installation d'un extincteur 2kg sous la banquette AR (je suis un peu parano de l'incendie sur mes vieilleries)
• Nouvelles sangles de fixation des supports de dossiers de sièges arrières
• Passage de toutes les ampoules en LED (avec centrale clignotante LED + un bip indicateur de clignotant de moto, parce qu'un fois décapoté on n'entend rien du tout et je pourrais rouler des kilomètres avec le cligno!)
• J'avais aussi un souci avec le démarreur (modèle guidé d'ailleurs), qui régulièrement faisait juste "clac" et ne tournait pas... J'ai d'abord pensé au solénoïde, mais en fait il allait bien, c'était les pistes du moteur qui étaient oxydées (dormir dehors sous une bâche pendant plusieurs années n'a pas dû aider). Nettoyage soigneux des pistes, polissage, dégraissage, et ça tourne nickel.
• Porte conducteur : le petit "taquet" de retenue de la porte avait disparu, j'ai tourné une vis CHC, taraudé le support, et hop.

Là, on commence à y voir plus clair déjà! Même si pour une "remise en route" j'ai un 'tit peu dérapé! T'en es à combien de cafés mon copain? Bon, ça devrait suffire pour repasser le CT la tête haute, et rouler un peu plus serein!

Il faudra que je lui prévoie 4 pneus à court terme... Et ça ne serait pas l'occasion de lui changer ses roulettes au passage?? La suite bientôt!
