Atelier : Cabine de sablage

Une cabine de sablage/microbillage... Voilà un outil que je voulais depuis longtemps! icone smiley wink
Les modèles du marchés étant trop chers à mon gout, et de plus jamais aux bonnes dimensions (soit trop petit, soit trop grand), je me suis fabriqué une cabine sur mesure, aux dimensions idéales pour mon usage.

Les plans

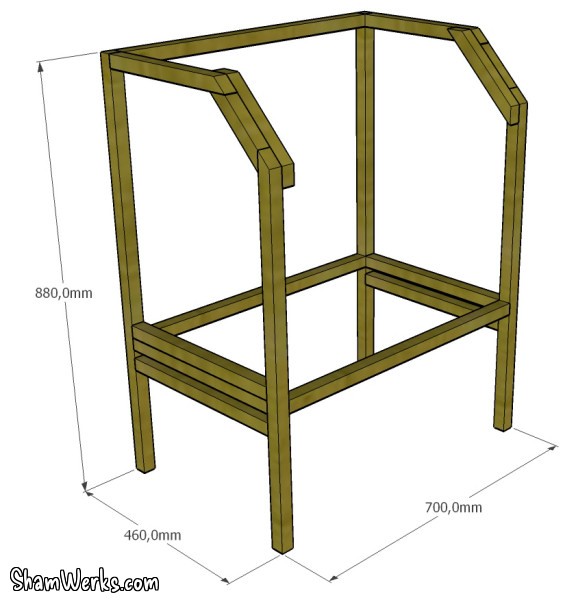

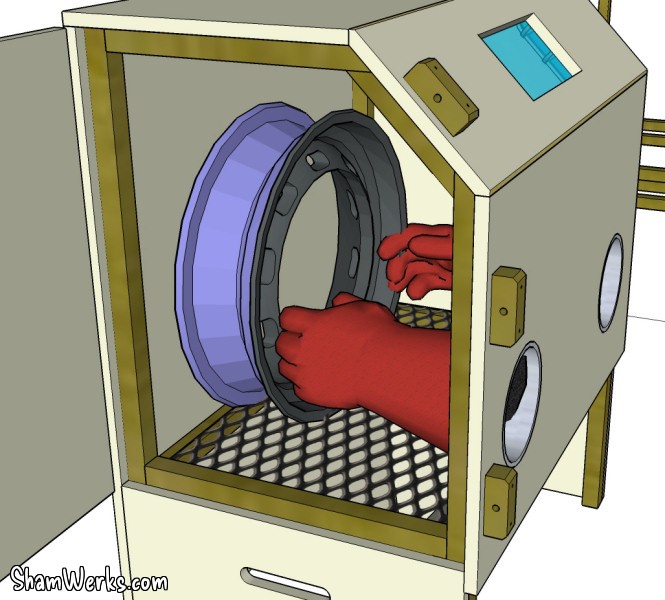

Comme d'habitude, je commence par des plans sous SketchUp (si vous êtes un habitué de ShamWerks, ça ne devrait pas être une surprise!)...

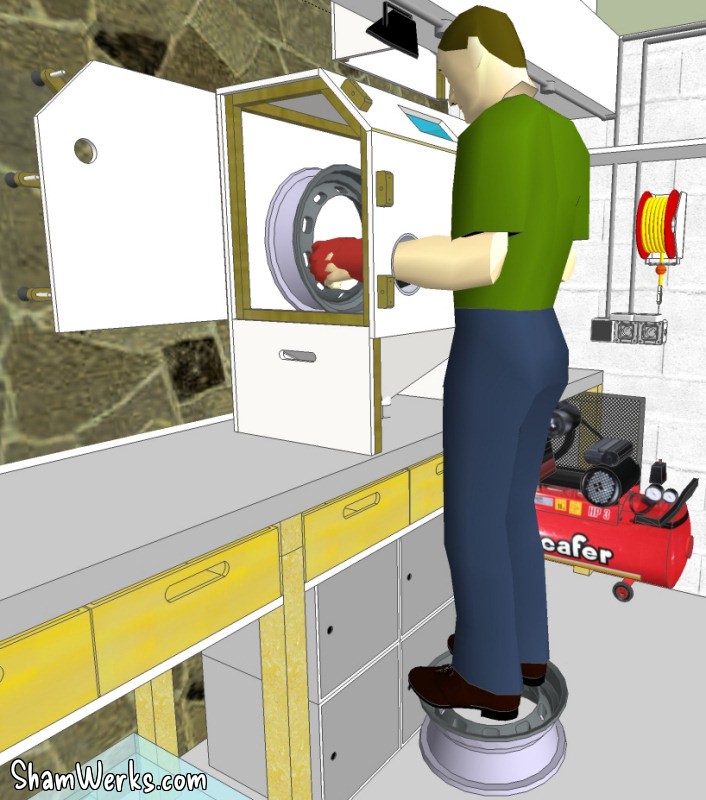

Pour un fonctionnement correct, il faut que le bac de récupération en forme d'entonnoir en bas ait une pente suffisante pour que le sable glisse au fond. Ça m'oblige à avoir un design assez "haut sur patte", ce qui rajoute de la hauteur à l'ensemble, qui est déjà bien haut étant posé sur mon établi (à 95cm du sol)... Du coup, si je veux que la cabine soit sur mon établi, et qu'en même temps l'inclinaison de l'entonnoir soit suffisante, je n'ai pas le choix, il faudra que je sois moi-même debout sur un support (une jante?) pour pouvoir avoir une position de travail acceptable.

Coté taille, j'ai dimensionné la cabine pour pouvoir y loger confortablement une jante en 15" maximum. J'ai bien une idée pour ajouter un module d'extension souple pour d'éventuelles grandes pièces plus tard, mais ça attendra... icone smiley wink
Mon plan SketchUp est à télécharger ici.

Construction

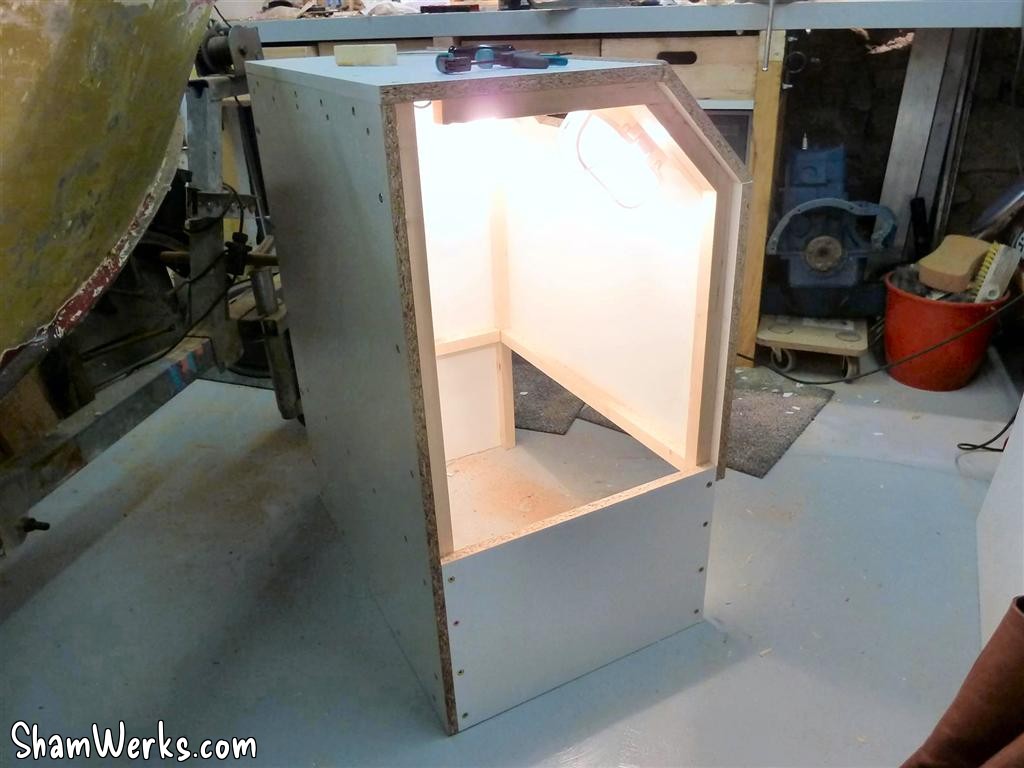

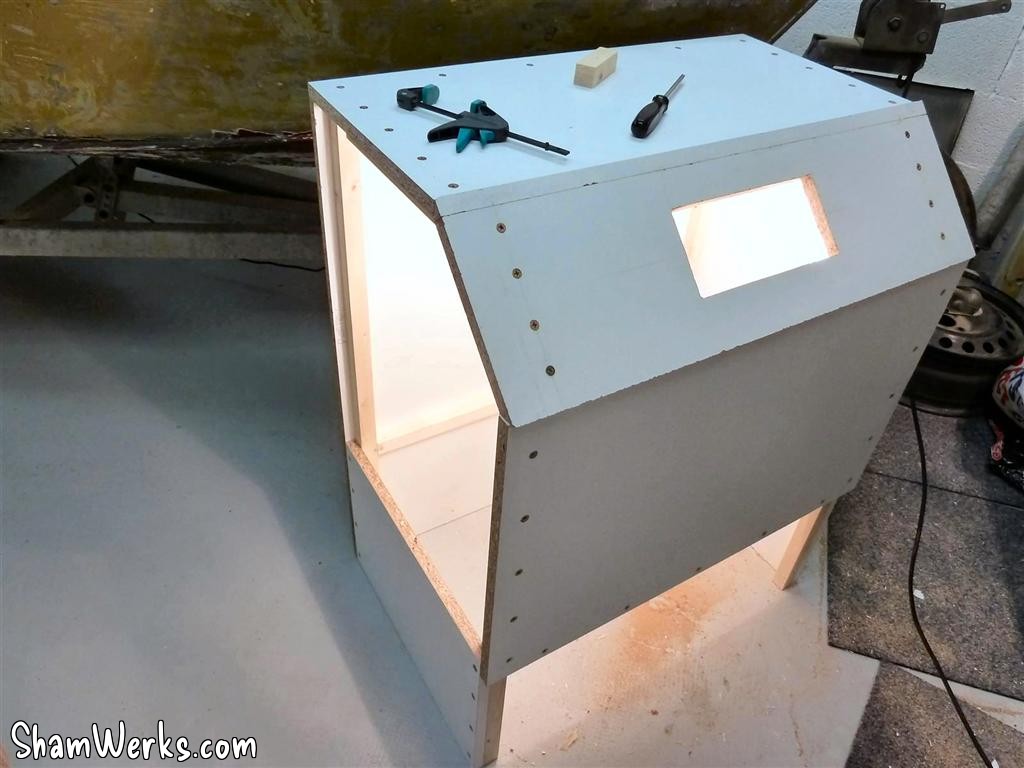

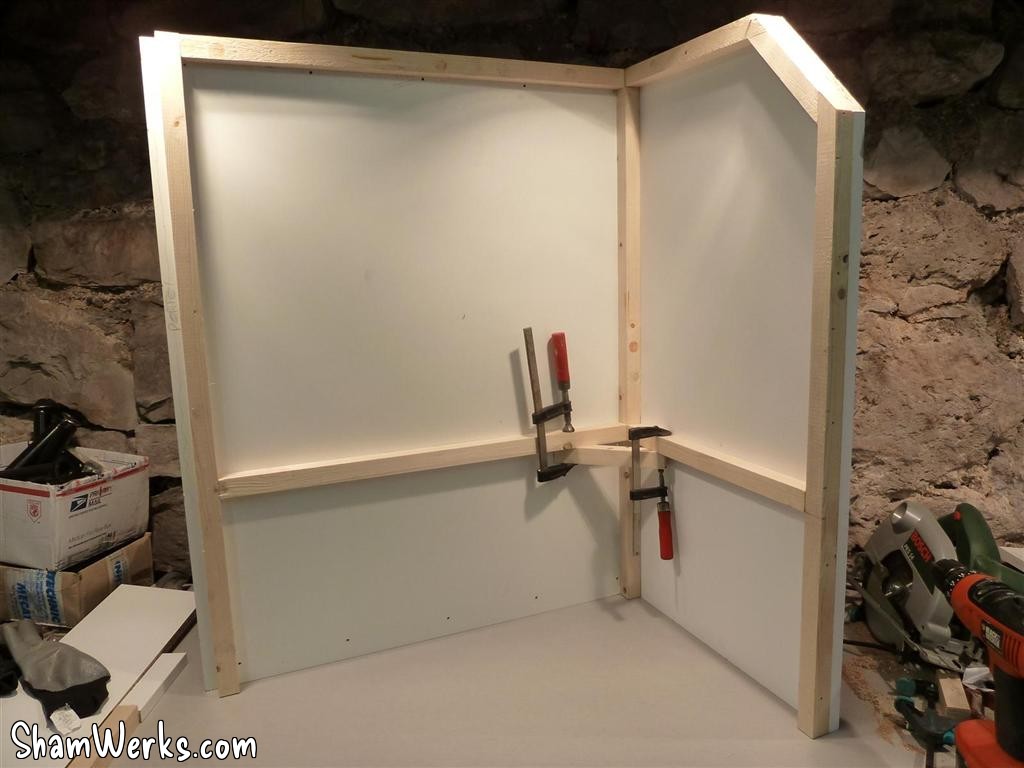

La cabine est fabriquée en aggloméré mélaminé blanc de 15mm d'épaisseur. C'est un choix économique avant tout, je déteste travailler ce matériau : en tout et pour tout 37€ de planches. Et le blanc apporte une luminosité supplémentaire qui est la bienvenue à l'utilisation. Les planches sont collées/visées sur une structure en tasseaux de 27x27mm.

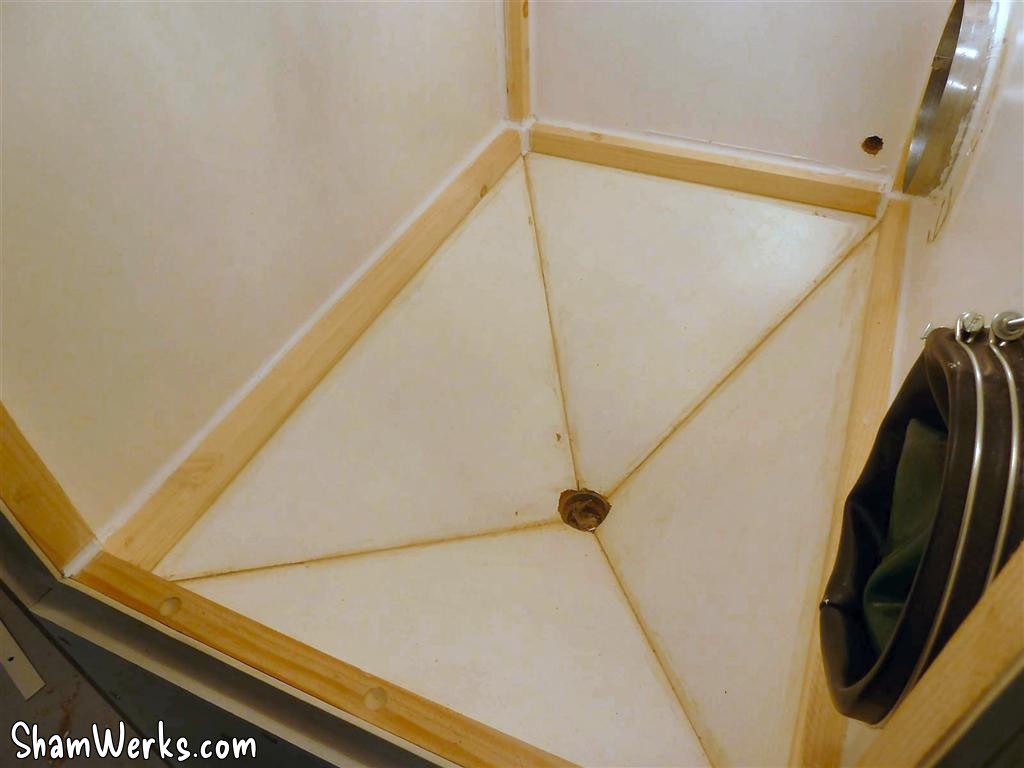

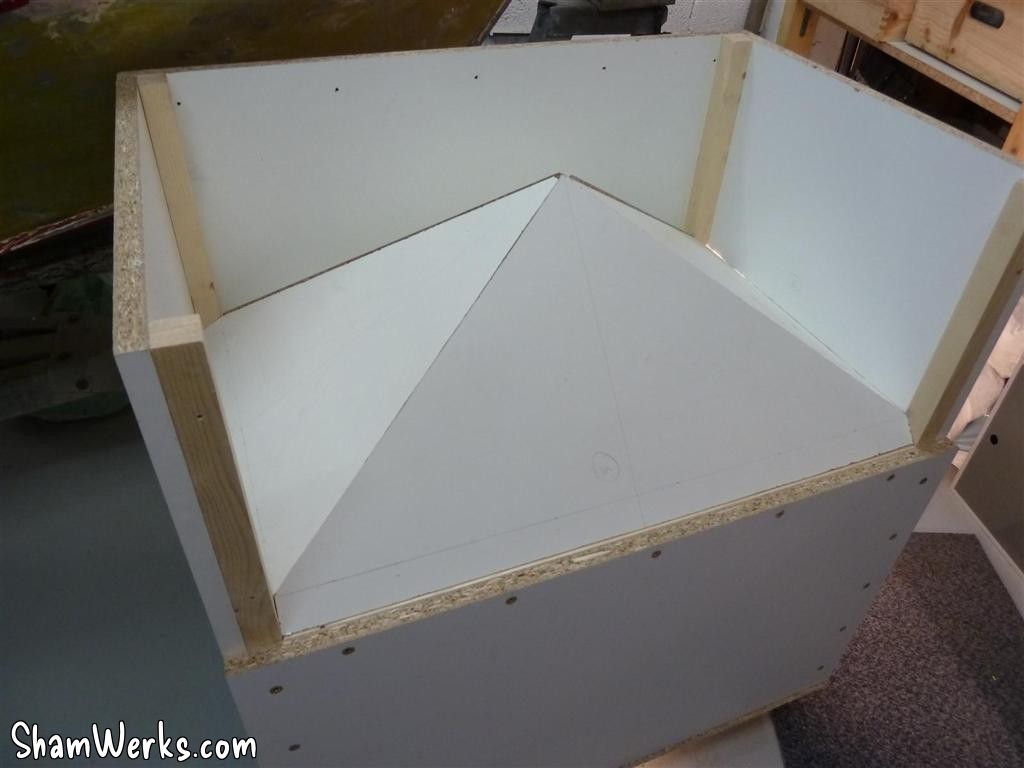

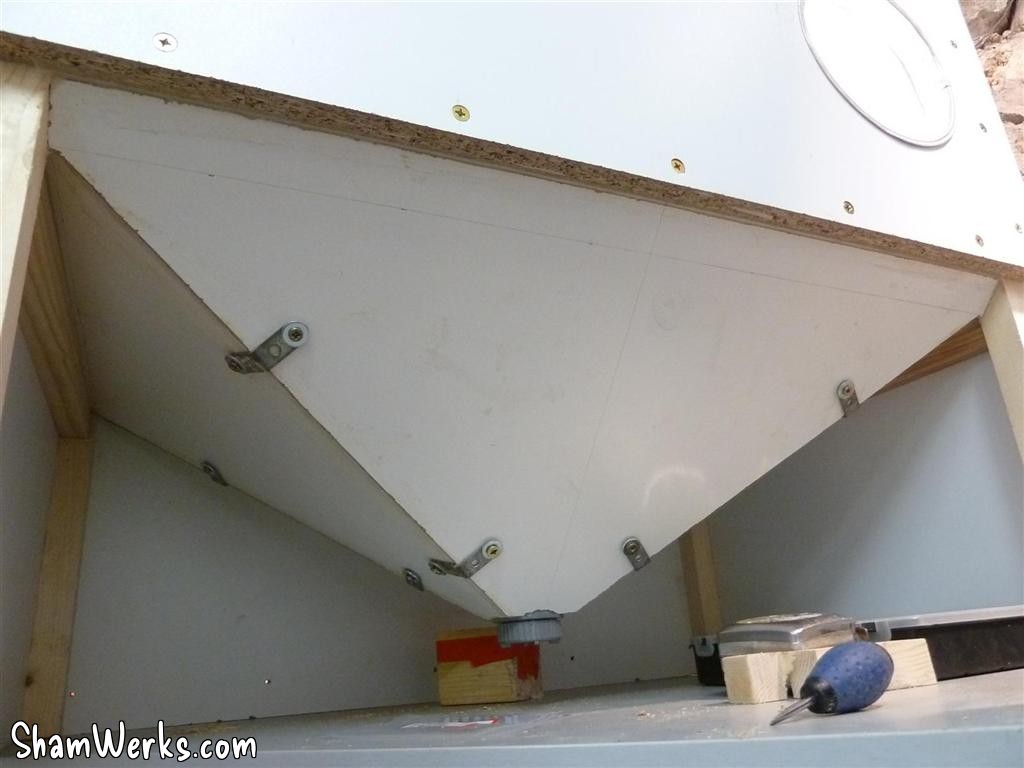

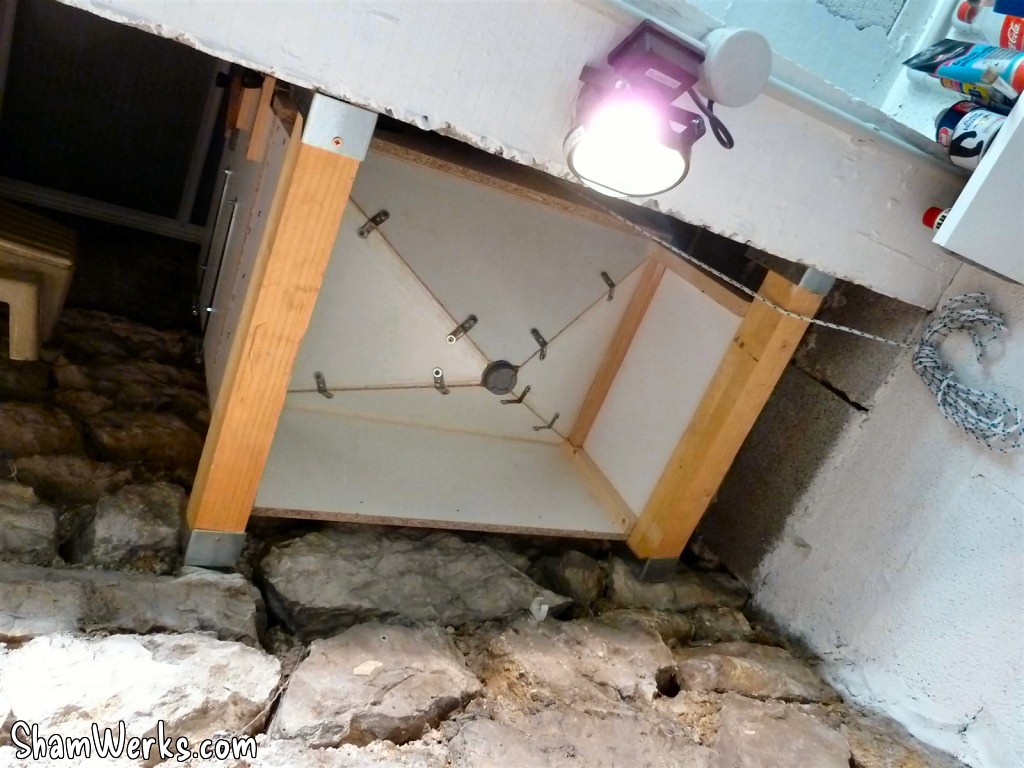

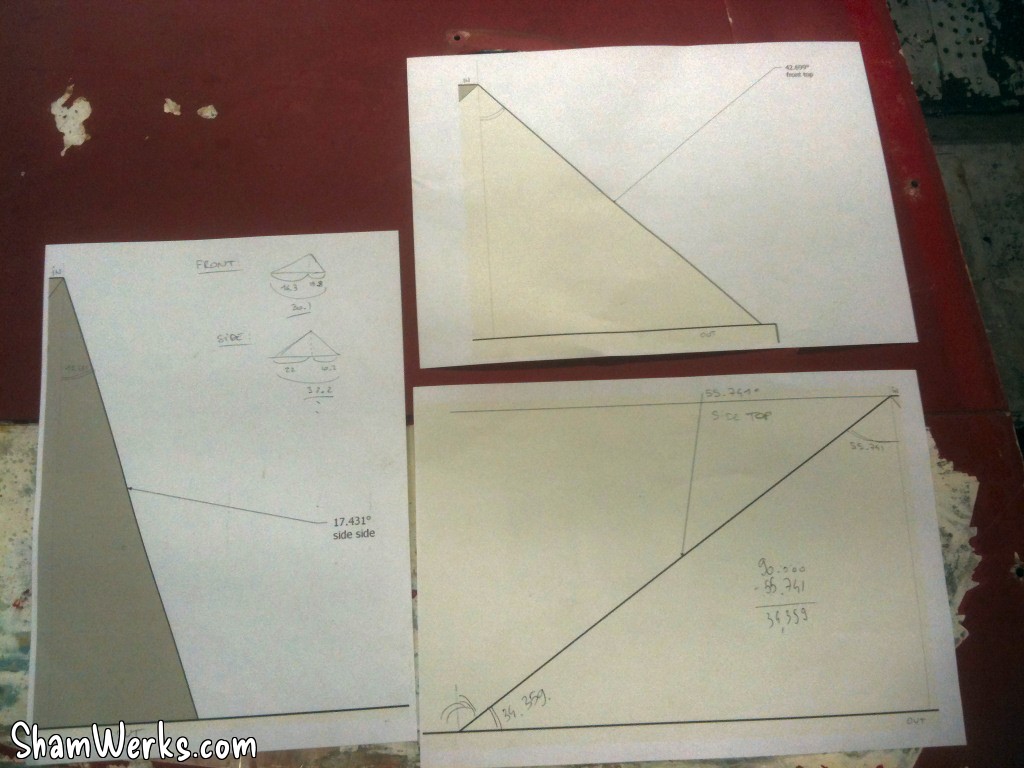

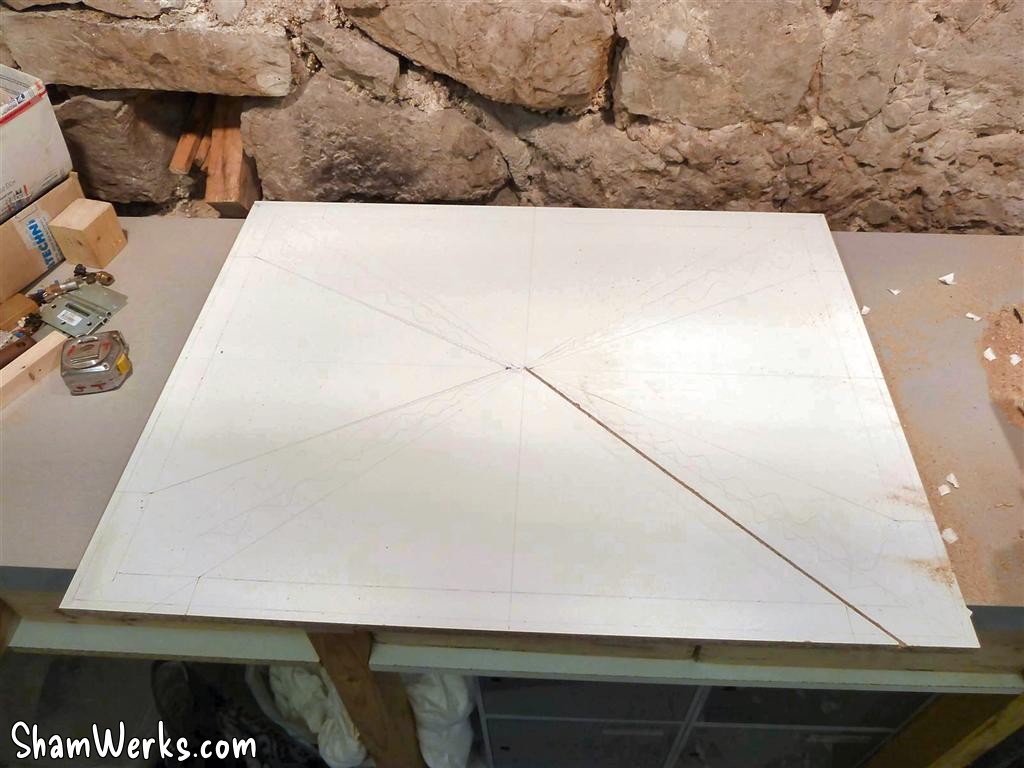

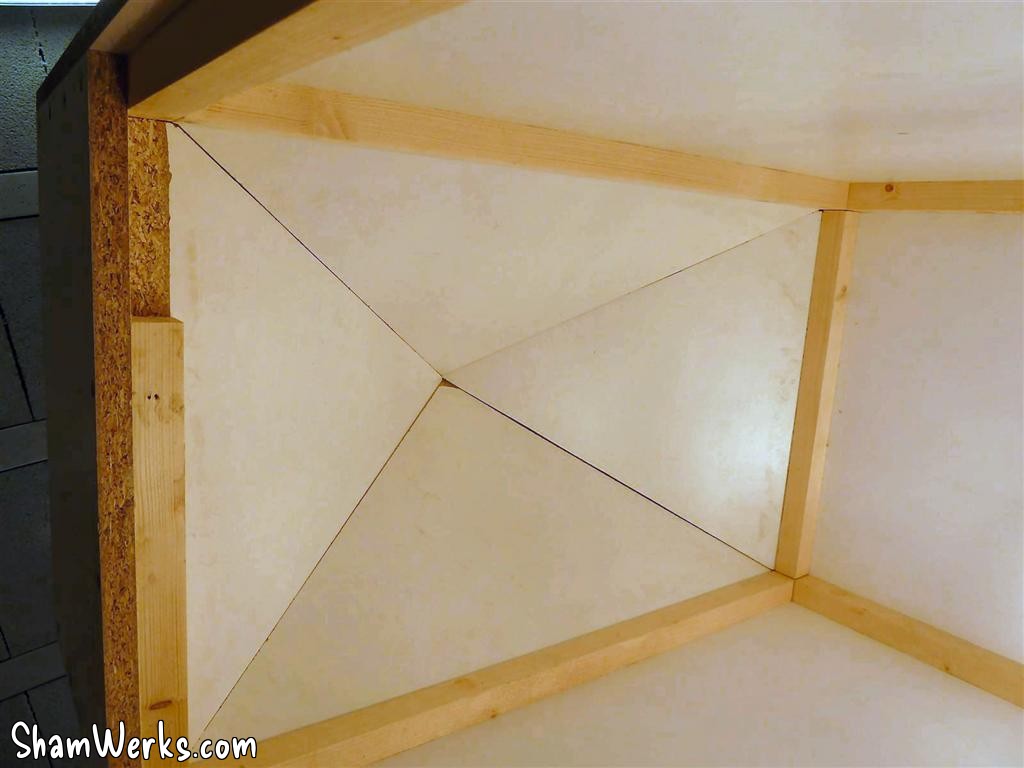

La seule difficulté, c'est l'"entonnoir" en bas, dans lequel le media est recueilli : pour que l'assemblage soit précis, il faut réaliser des découpes d'angles précises à la scie circulaire... Pour me faciliter la tâche, j'ai imprimé les angles sous SketchUp (en virant l'effet perspective pour avoir une projection parallèle) en format A4 (voir photo) : il n'y a plus qu'à poser la circulaire dessus, et à l'oeil aligner la lame sur l'angle imprimé. J'étais moi-même surpris de la précision de la méthode, mon assemblage n'était pas parfait, mais pas loin! Par contre, l'un des angles était trop grand pour ma circulaire : j'ai du coller temporairement une lamelle de bois sous la semelle de la scie pour atteindre les 55.7° (la scie n'allant pas au delà de 45°). Un peu limite comme méthode, mais ça l'a fait.

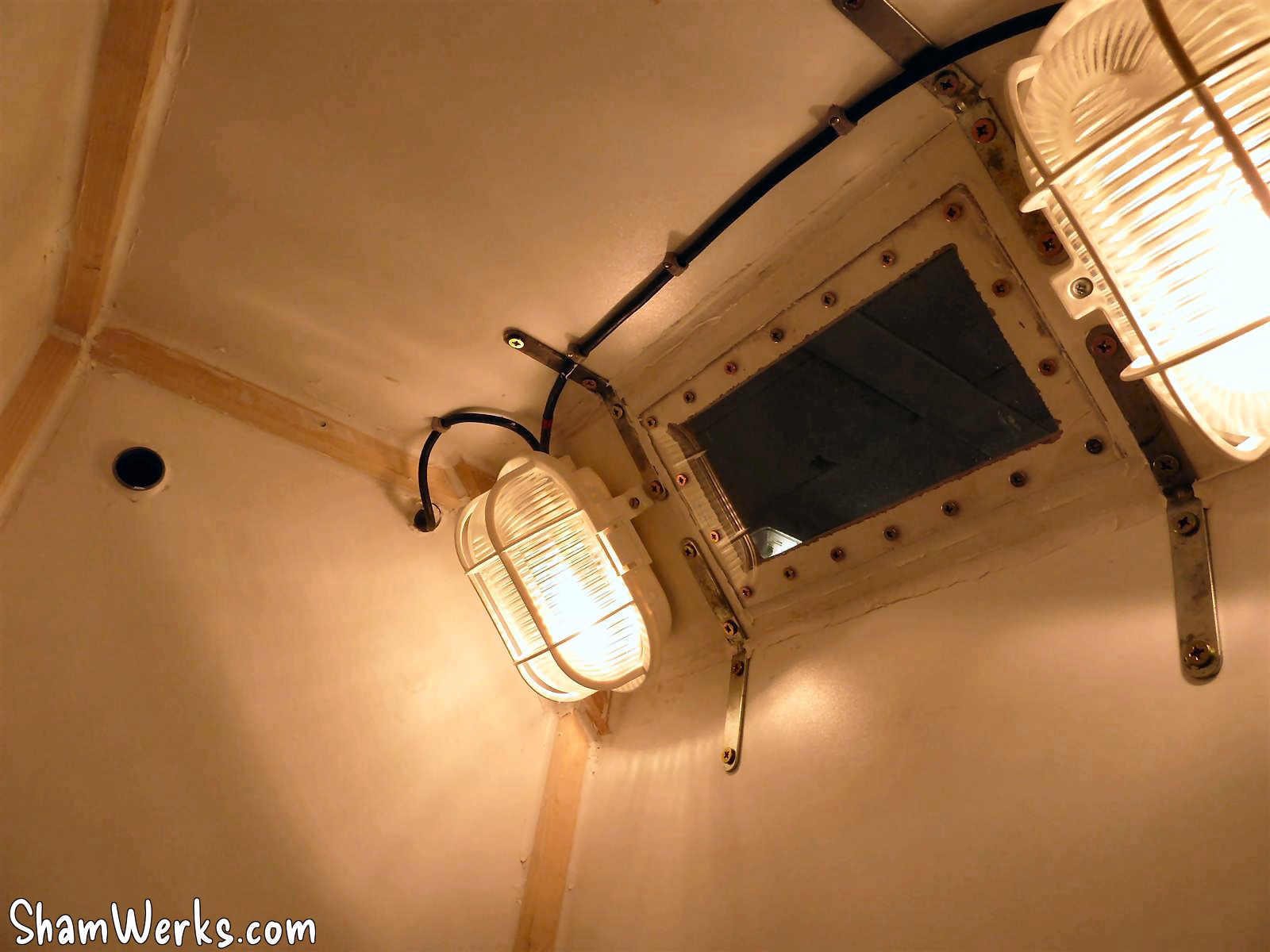

Pour l'éclairage, 2 spots hublots (premier prix, 4.95€ chez Casto) avec ampoules 60W.

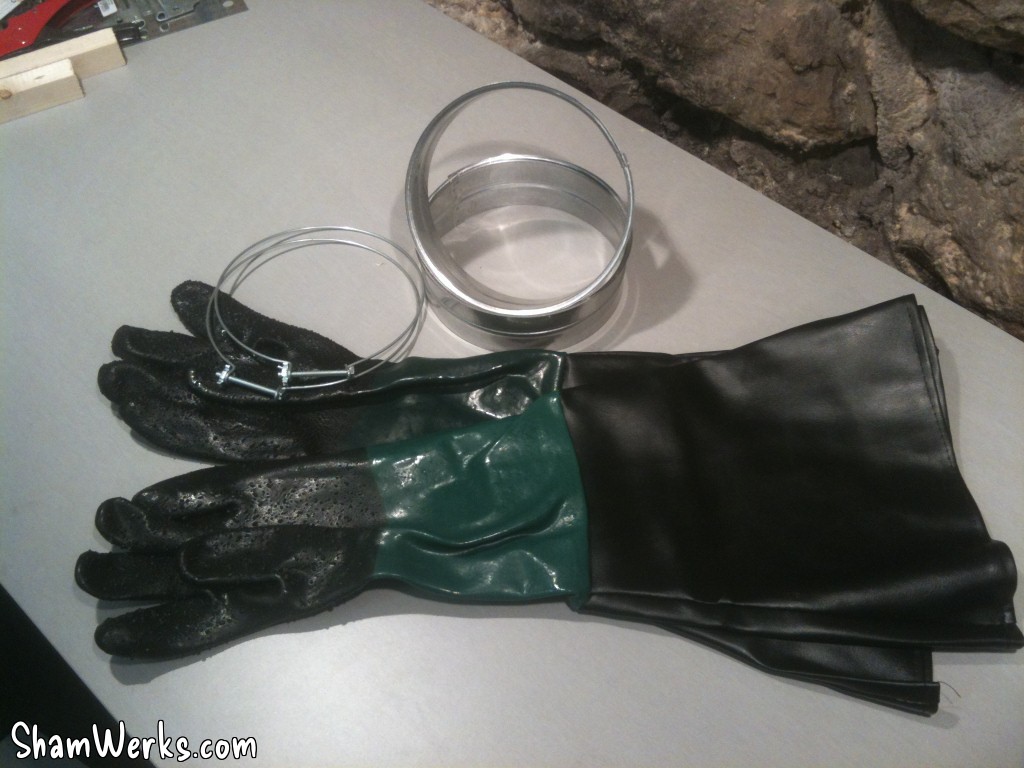

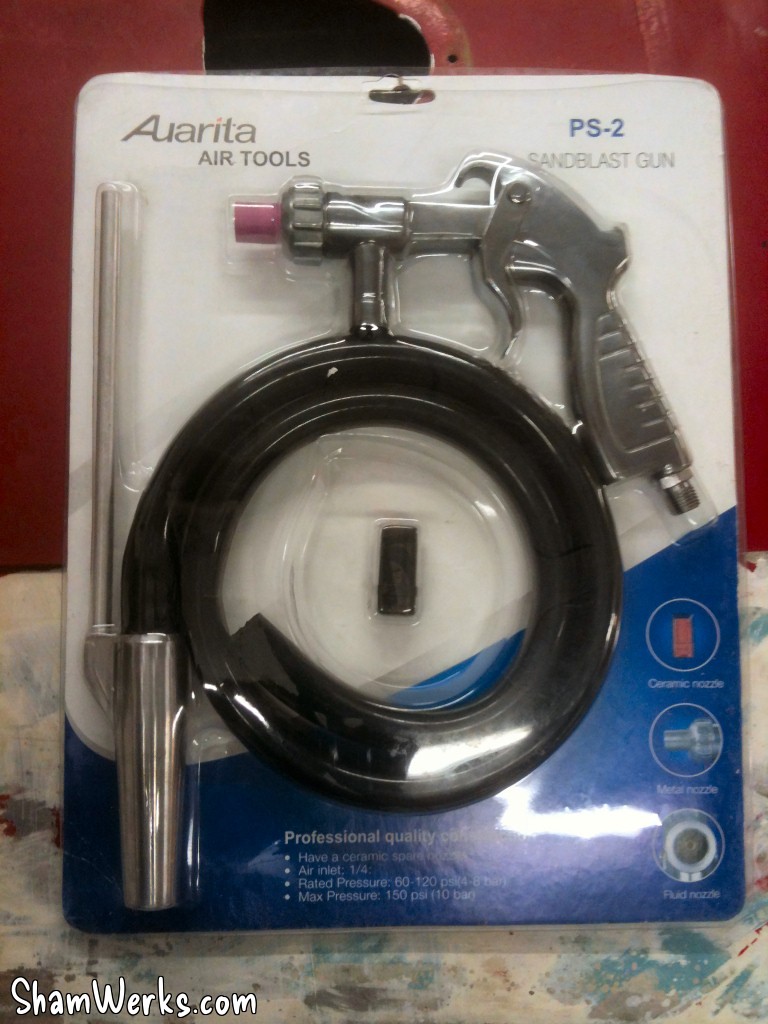

Le pistolet de sablage vient d'eBay, un modèle à 18.90€ utilisant des buses céramiques standards ; les gants aussi viennent d'eBay, 19.95€. J'aurais pu les fabriquer avec une chambre à air et des gants collés, mais je trouvais le tarif correct.
La vitre est en plexiglas de récupération qui trainait dans le garage : il faut impérativement lui ajouter une feuille de protection transparente remplaçable à l'intérieur, car la vitre s'opacifie rapidement avec les projections.

Au bout du bac de récupération, un bouchon à visser en PVC (collé à l'epoxy) permet de changer le média.

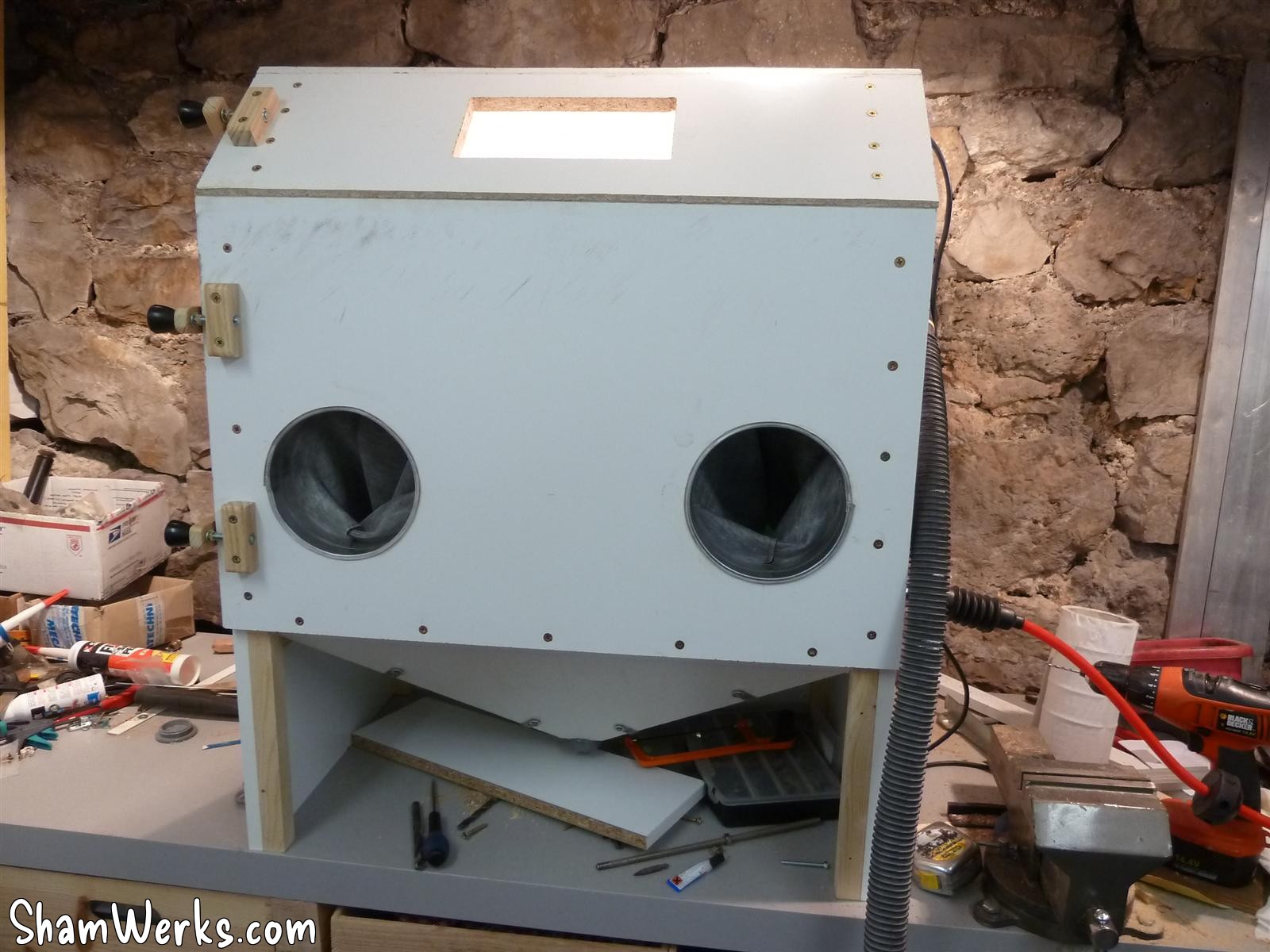

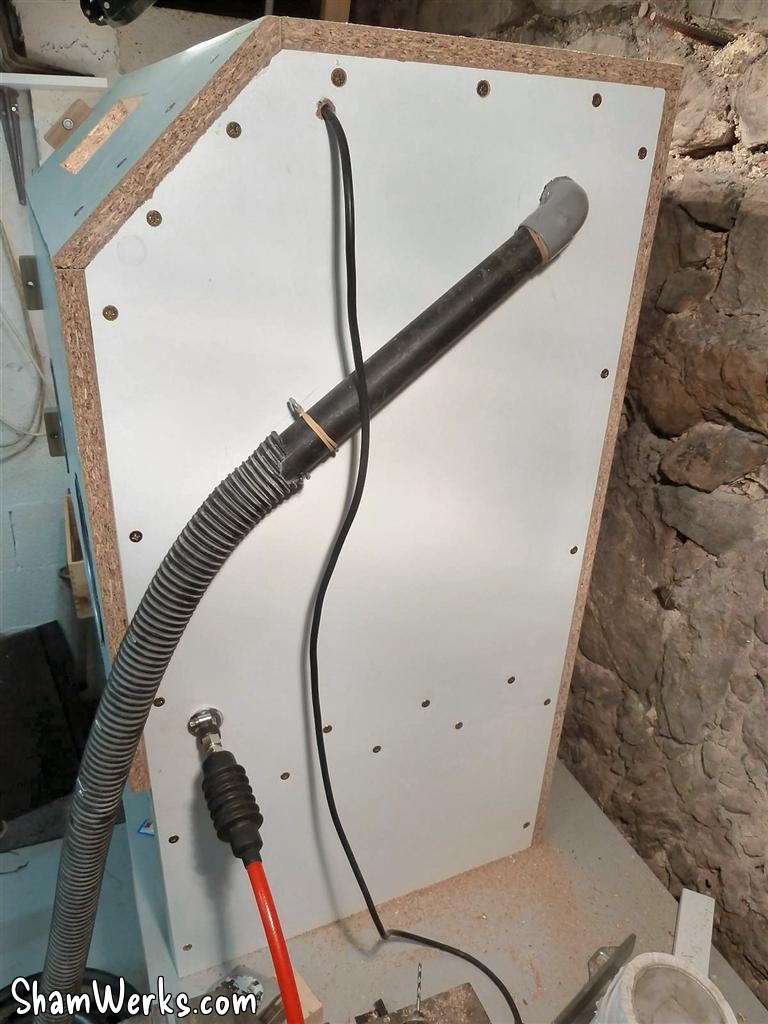

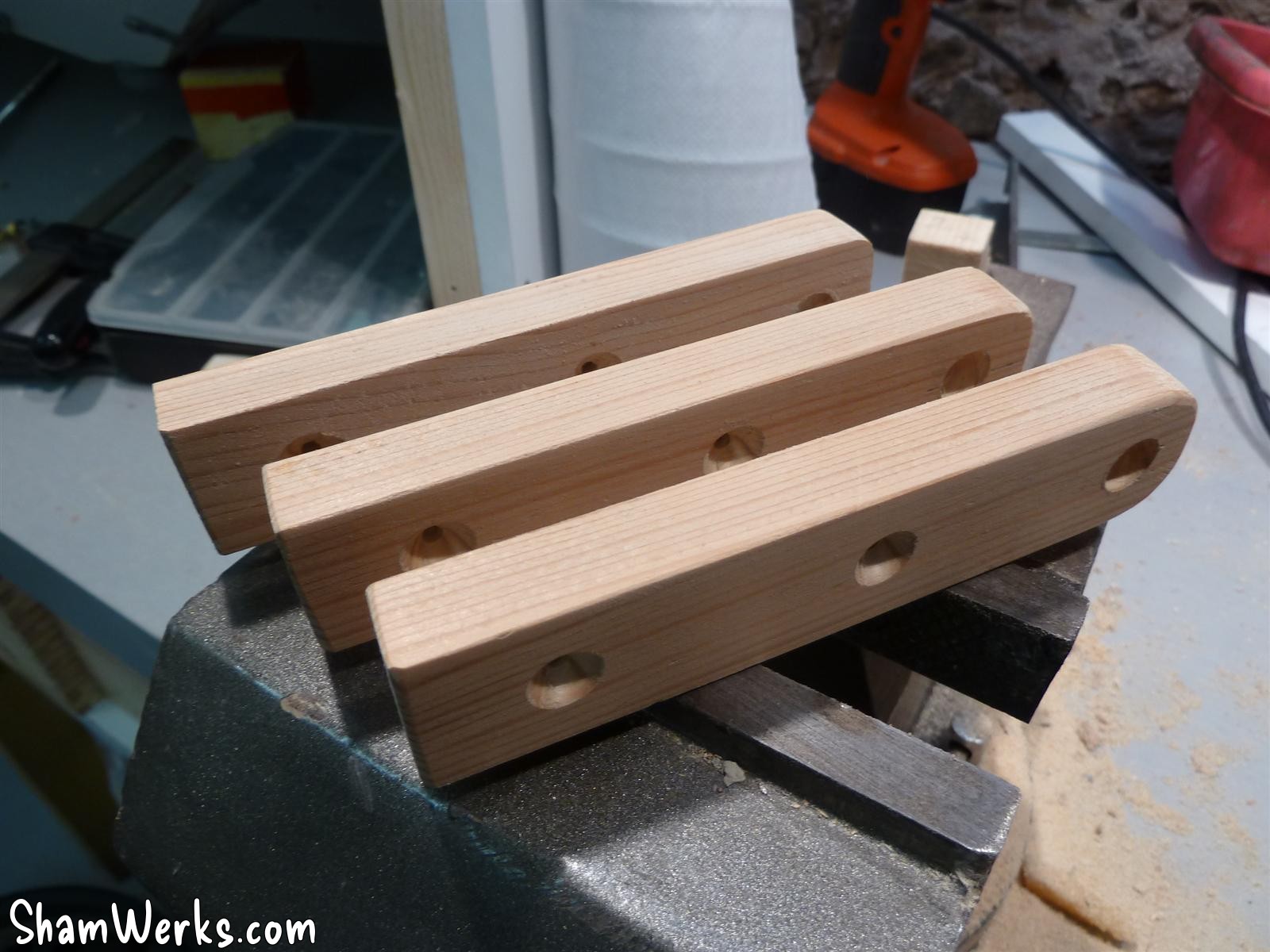

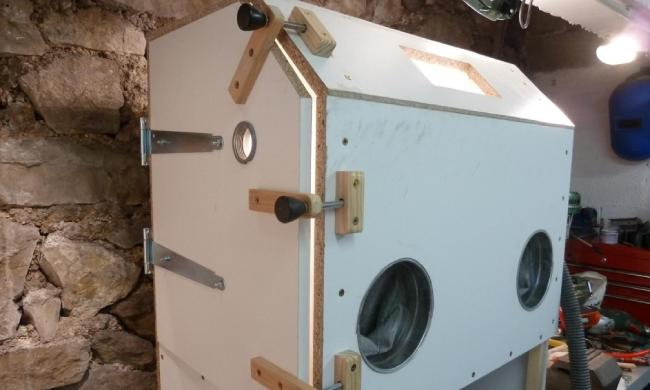

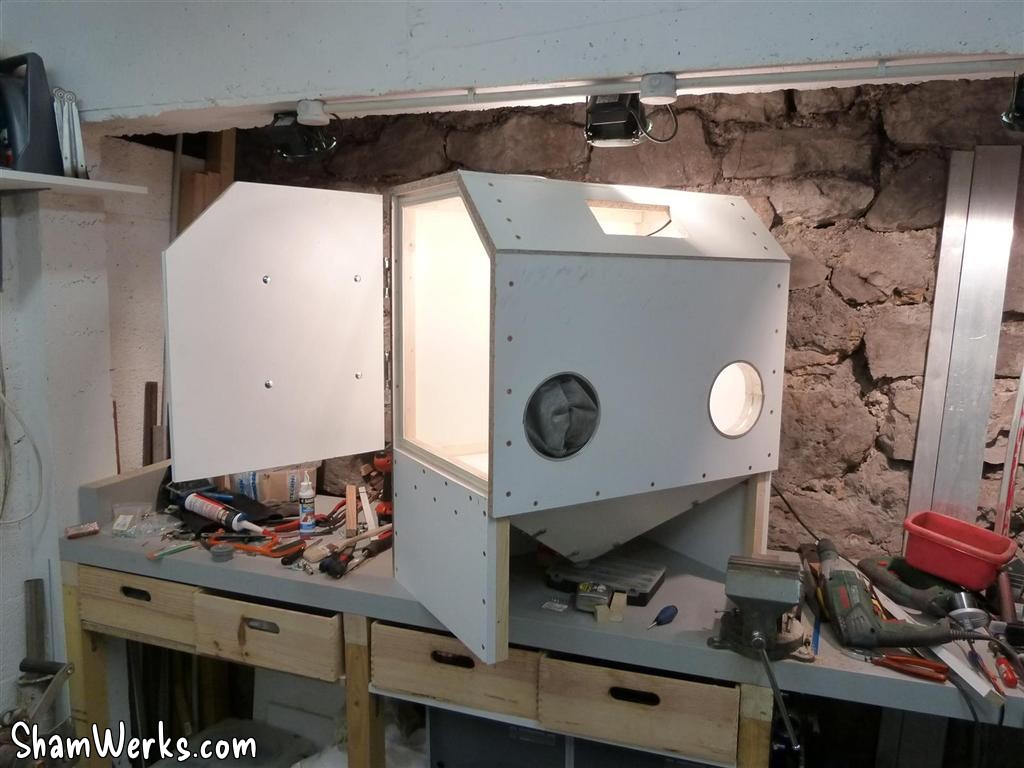

Sur le coté droit de la cabine , un coude PVC en 32mm de diamètre sert à raccorder l'aspirateur. Une paire de crochets vissés dans le flanc de la cabine et un élastique servent à maintenant le tube de l'aspirateur en place ; un élastique supplémentaire, enroulé au bout du tube, assure l'étanchéité au niveau du coude PVC. A l'opposé, coté gauche, sur la porte, un autre bouchon à visser en PVC est installé pour l'admission d'air. Cela crée un courant d'air en diagonale, de gauche à droite, qui garde l'intérieur de la cabine clair, sinon on n'y voit rapidement plus rien du tout. icone smiley wink

Étanchéité

C'est bien beau de faire une grosse boite, mais encore faut-il qu'elle soit étanche. Pour ça, tous les assemblages jointoyés au mastic silicone (le blanc des salles de bain!) pour l'étanchéité. Tips du jour : un morceau de lame de scie à métaux est parfait pour lisser les joints. icone smiley wink
La porte sur 2 charnières de volet (pentures anglaises LeroyMerlin 1.95€). L'étanchéité est assurée par un double joint caoutchouc autocollant pour fenêtres ; les charnières sont posées en tenant compte de la sur-épaisseur de ce joint...

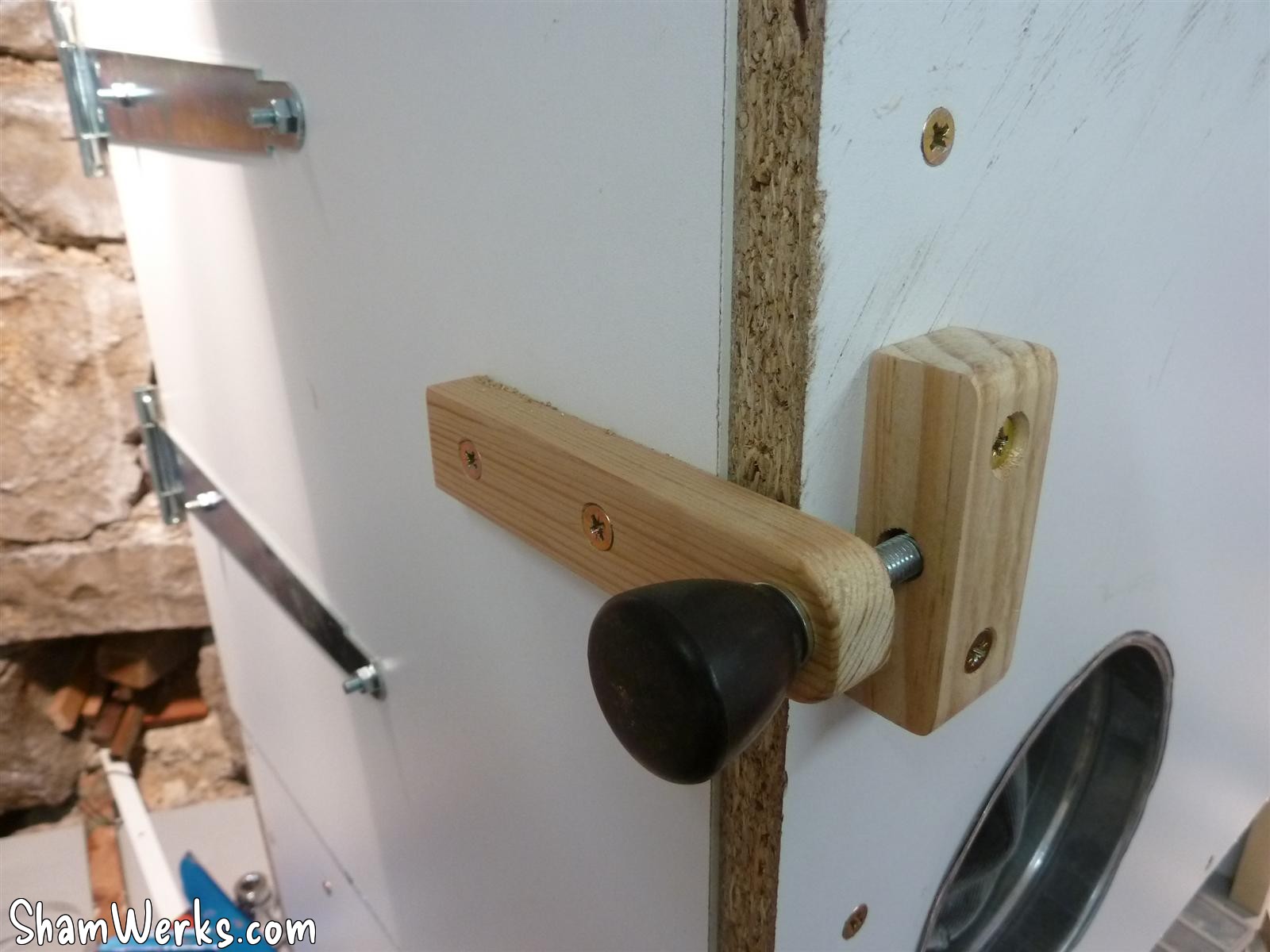

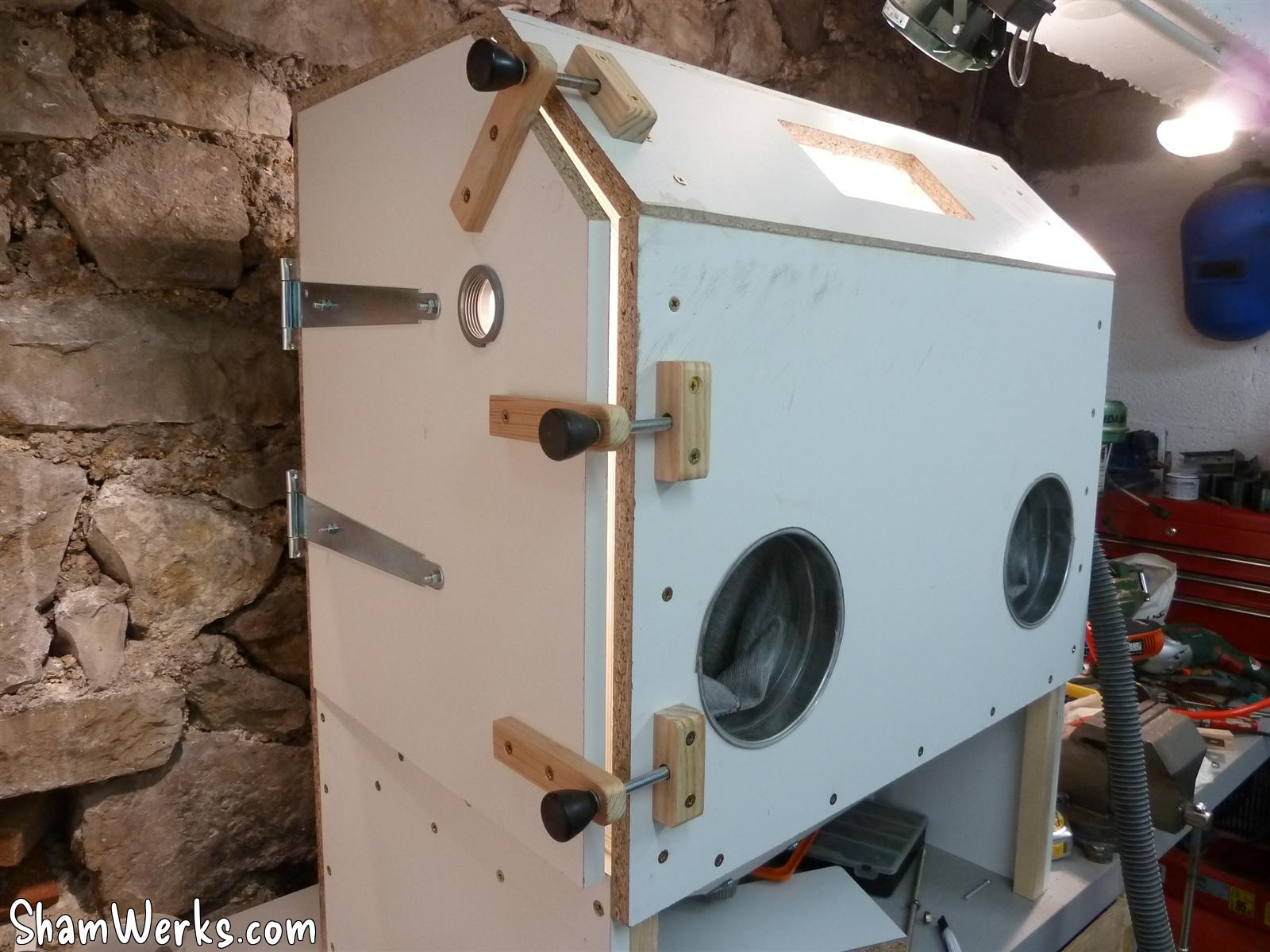

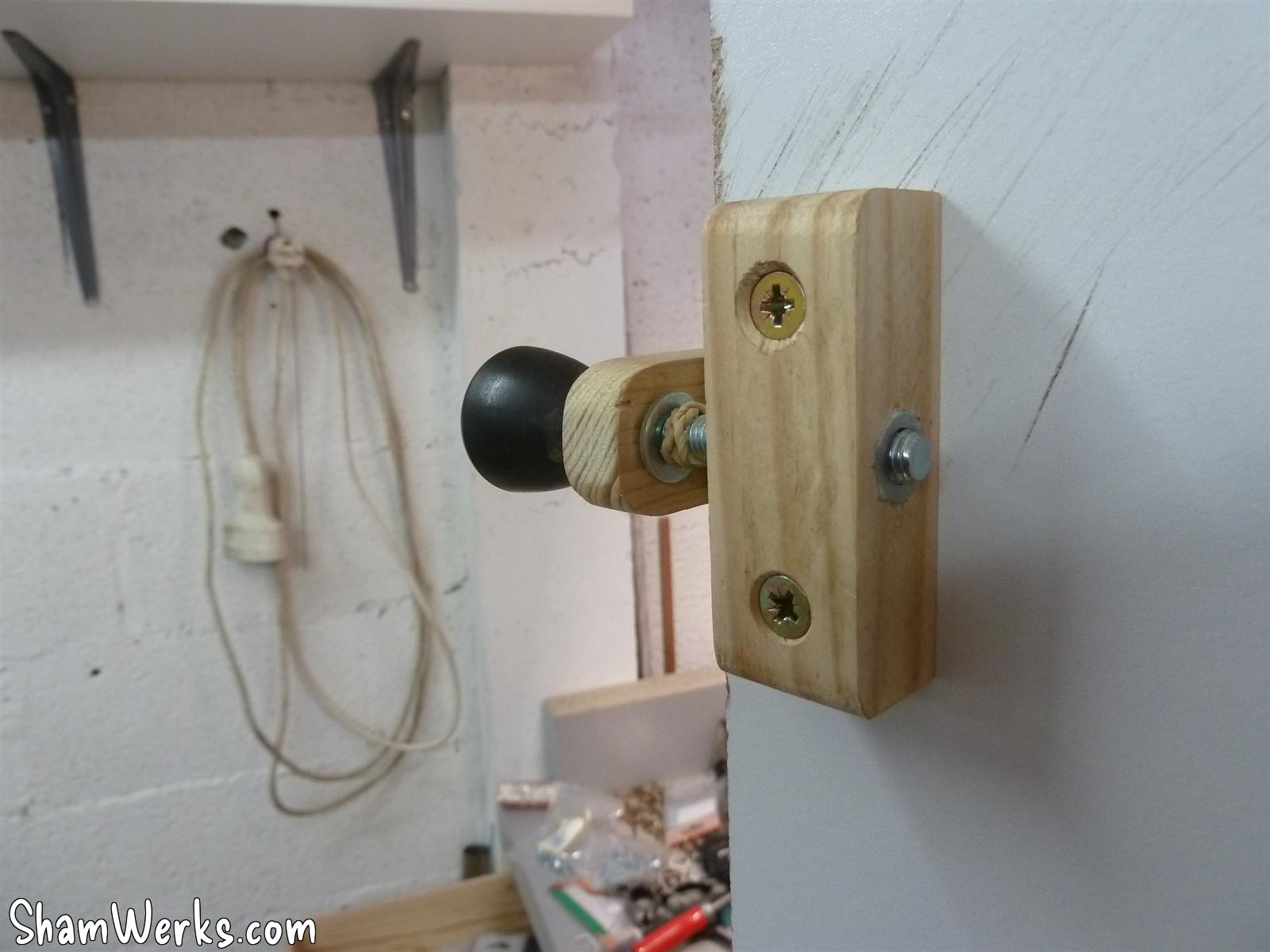

La fermeture de la porte se fait par 3 tiges filetées avec poignées à visser (poignées en bakélite "récupérées" il y a bientôt 20 ans... sur les fenêtres de mon Lycée. Je savais bien qu'elles me serviraient un jour.). J'y suis peut-être allé un peu fort là, 2 auraient sûrement suffit, mais bon. On serre, ça écrase le joint tout autour de la porte, c'est parfait. Je voulais mettre au départ des "loquets" en métal, mais pas assez solide, pas de réglage possible... J'ai préféré ma solution "maison". icone smiley wink

Rangement

Bon, elle est bien belle cette cabine, mais mon garage est petit et c'est vite encombrant...

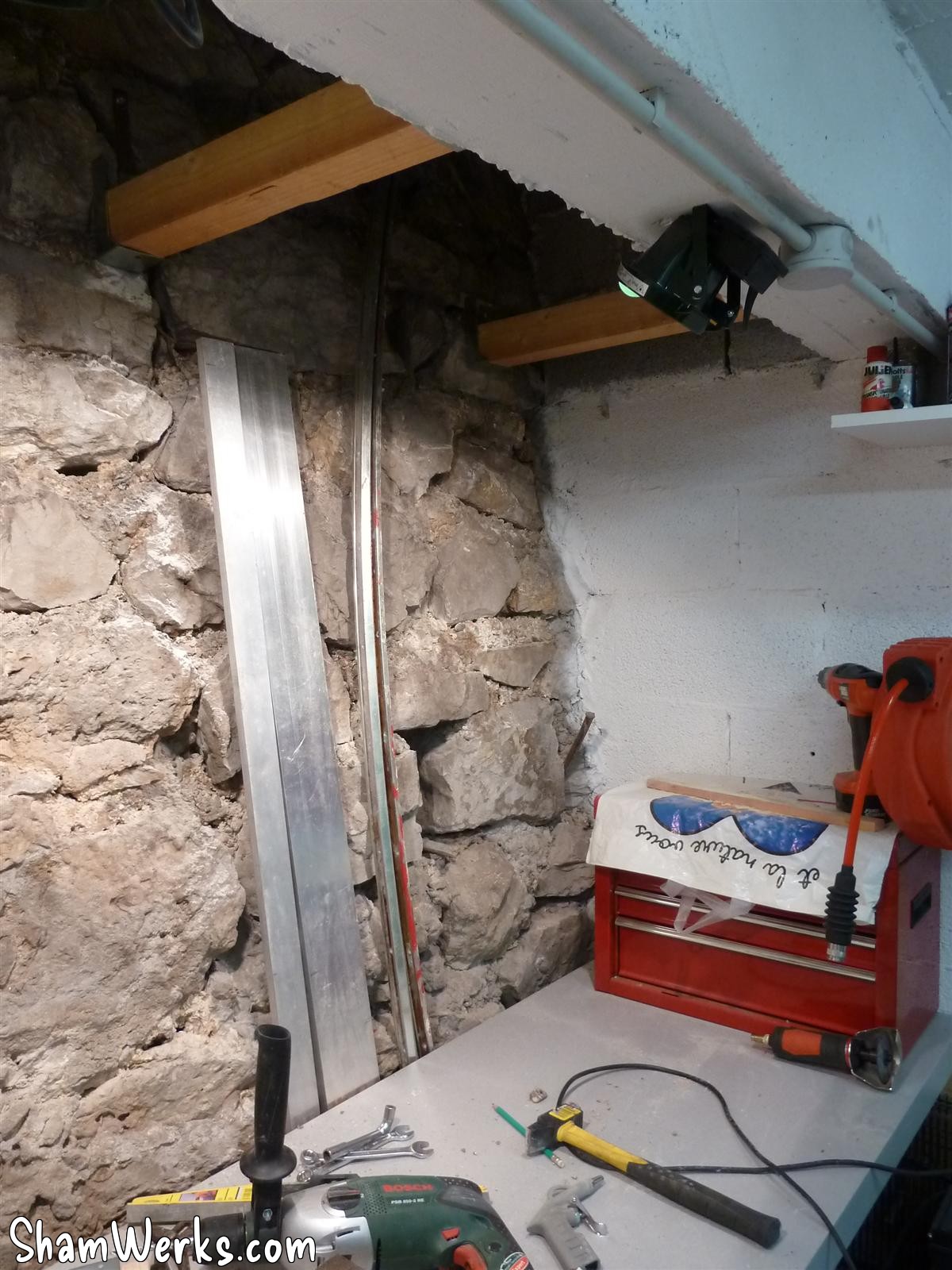

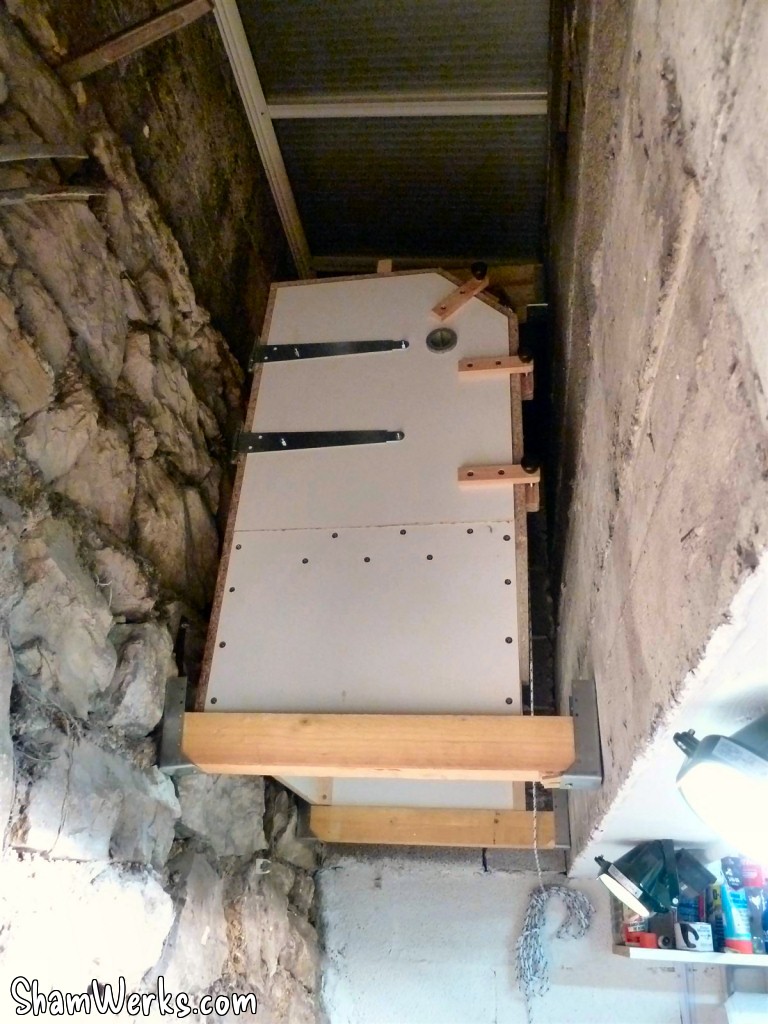

Sauf que j'avais prévu le coup depuis le début, et calculé les dimensions en fonction : elle est prévue pour se ranger au dessus de l'établi!

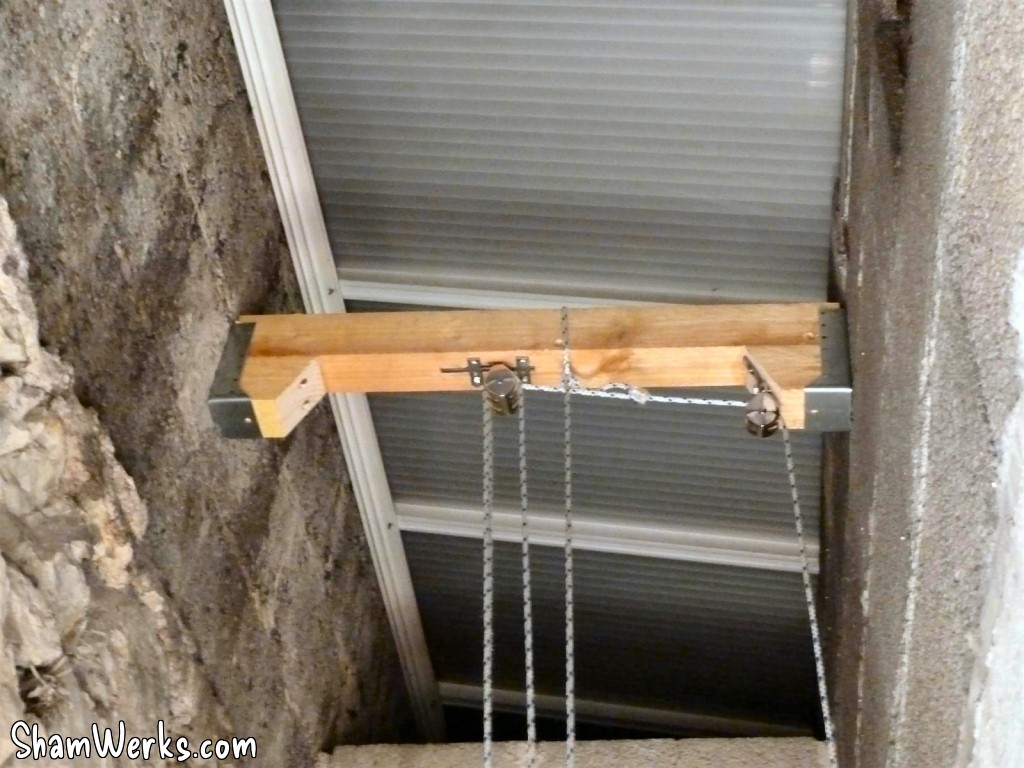

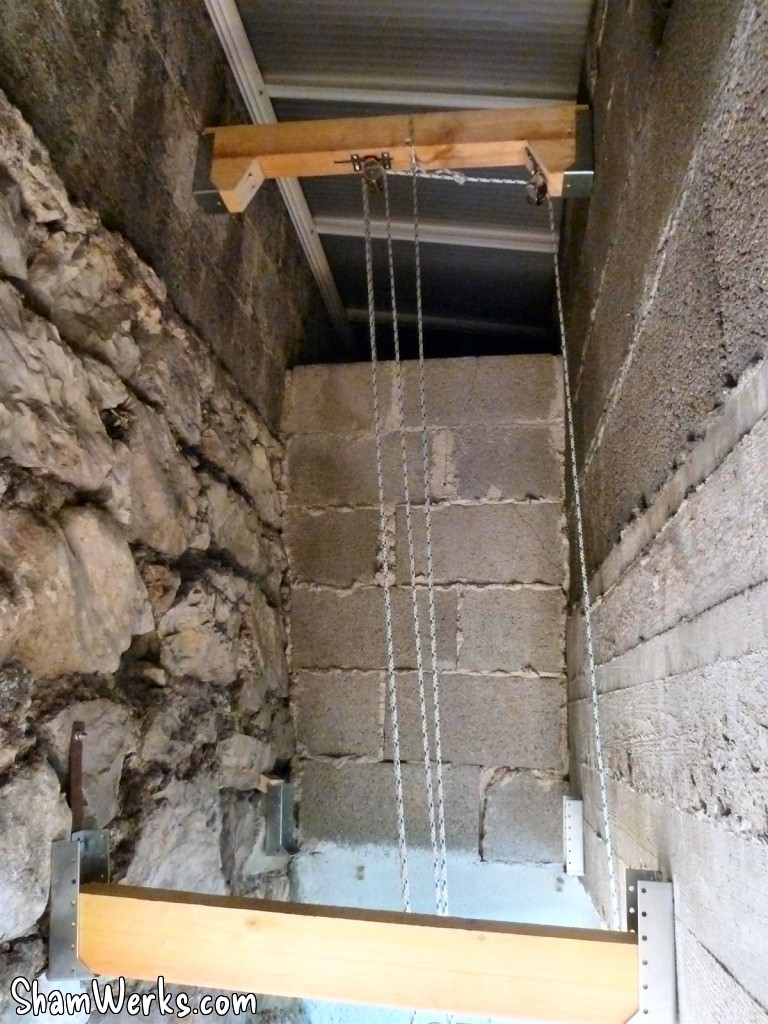

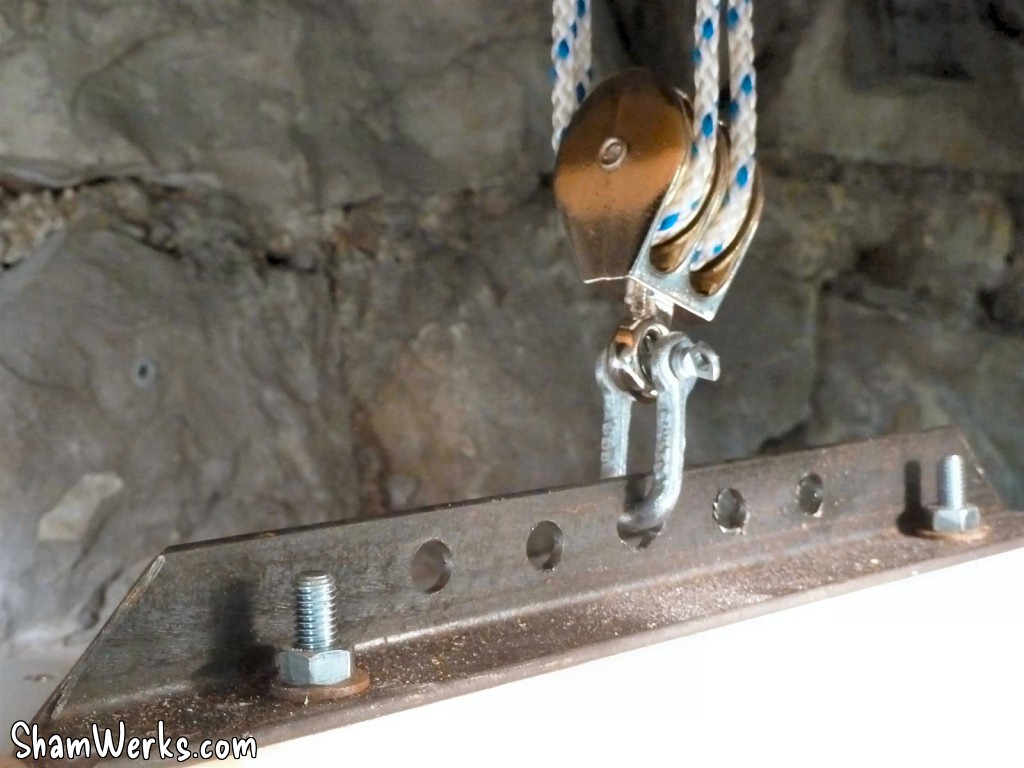

Enfin, avec une paire de poulies quand même, le bestiau accuse les 20 kilos en ordre de marche!

Premiers tests

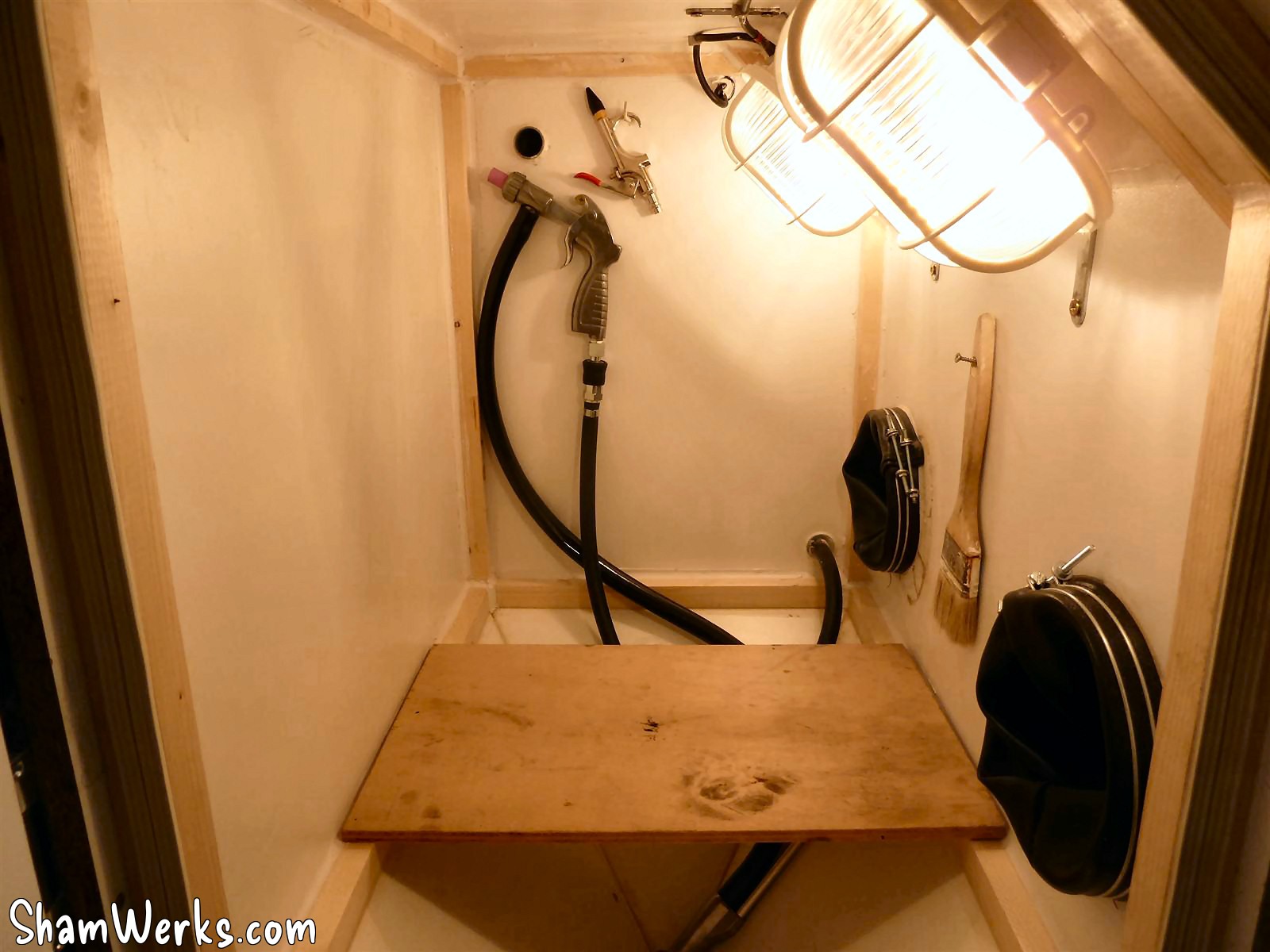

Je n'ai pas réussi à mettre la main sur un morceau de caillebotis métalique pour me faire une grille à l’intérieur de la cabine, donc dans un premier temps les essais se feront avec une simple planche de contre-plaqué comme support pour mes pièces. Ca marche aussi!

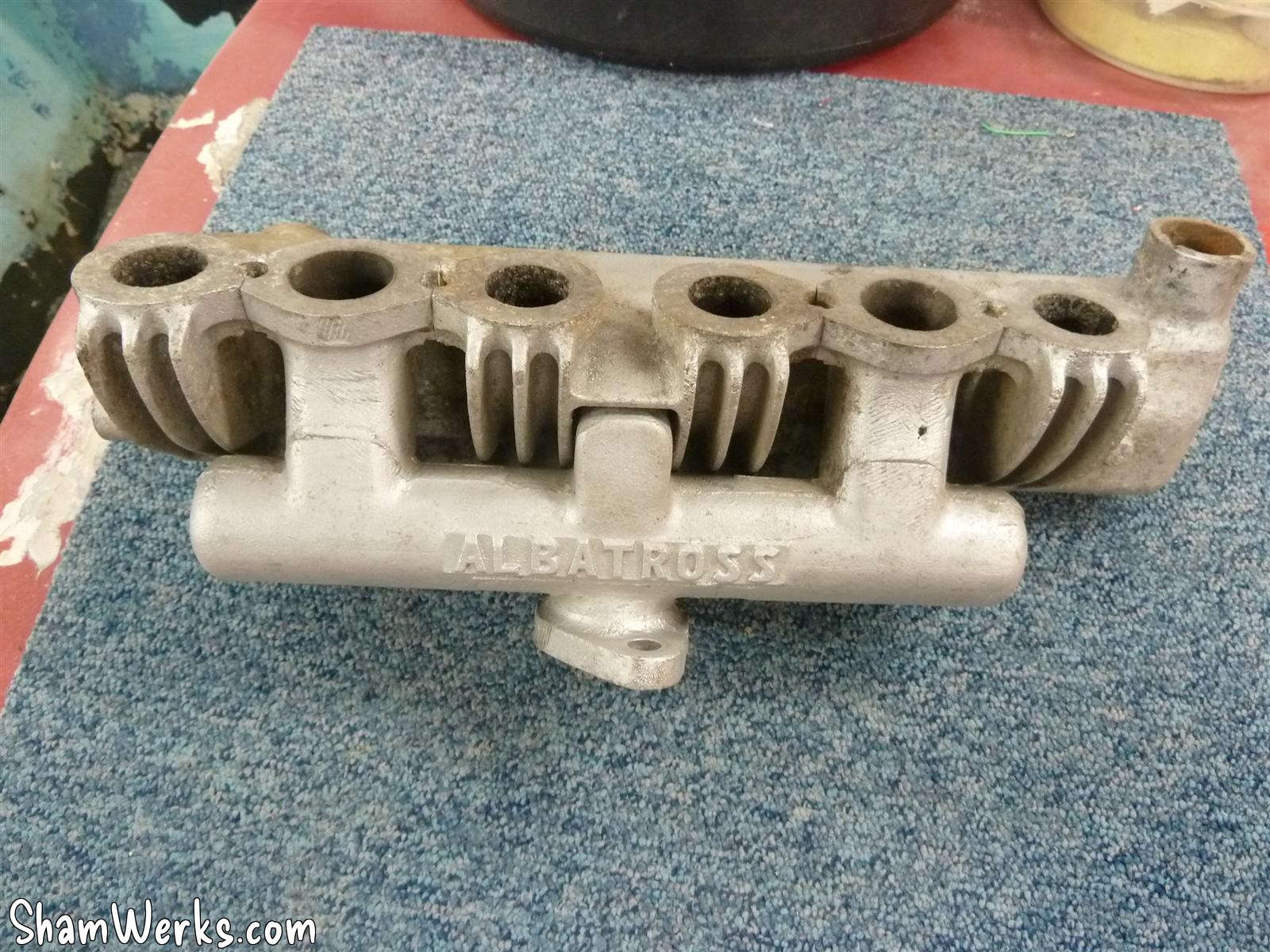

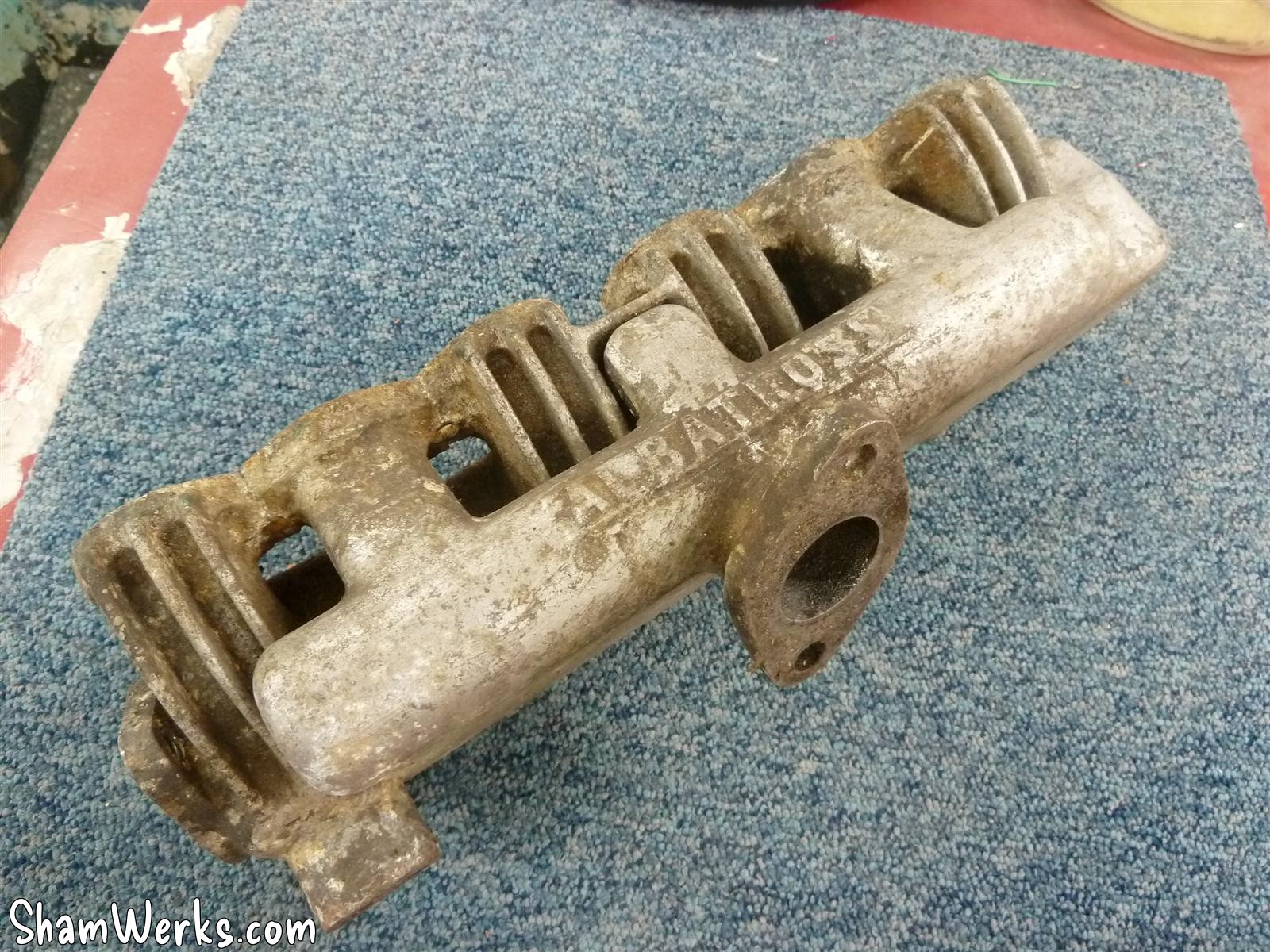

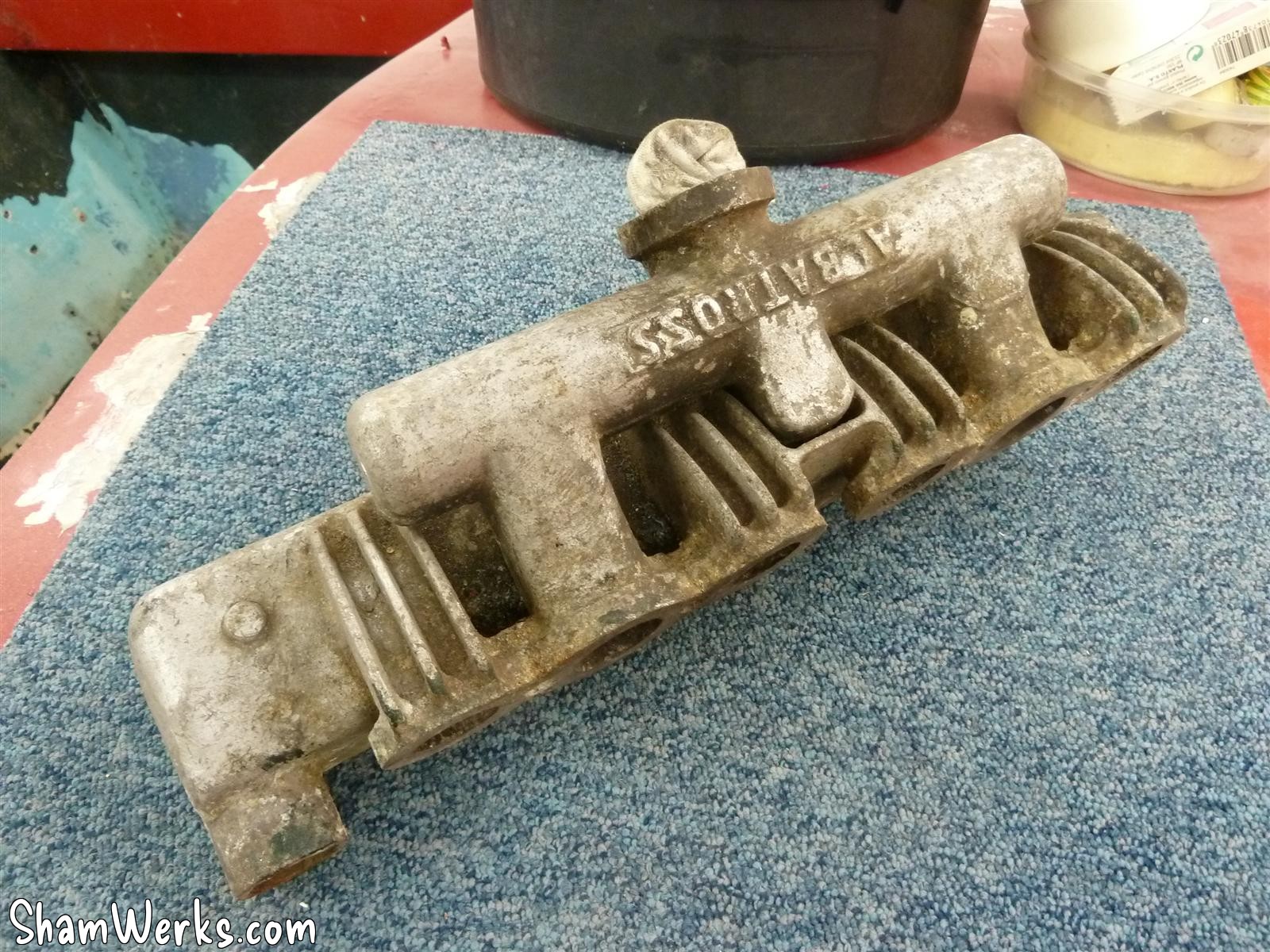

Premiers tests effectués en utilisant de la microbille de verre (200-300 microns, source Matthys) à 4.5 bars, sur de l'aluminium (pipe d'admission/échappement de l'Albatross). J'ai fait ça un peu à la va vite, en 10 minutes, sans dégraisser la pièce avant, du coup le média s'encrasse et certaines zones ne reviennent pas bien (substance grasse/caoutchouteuse qui s'étale au lieu de s'en aller)...

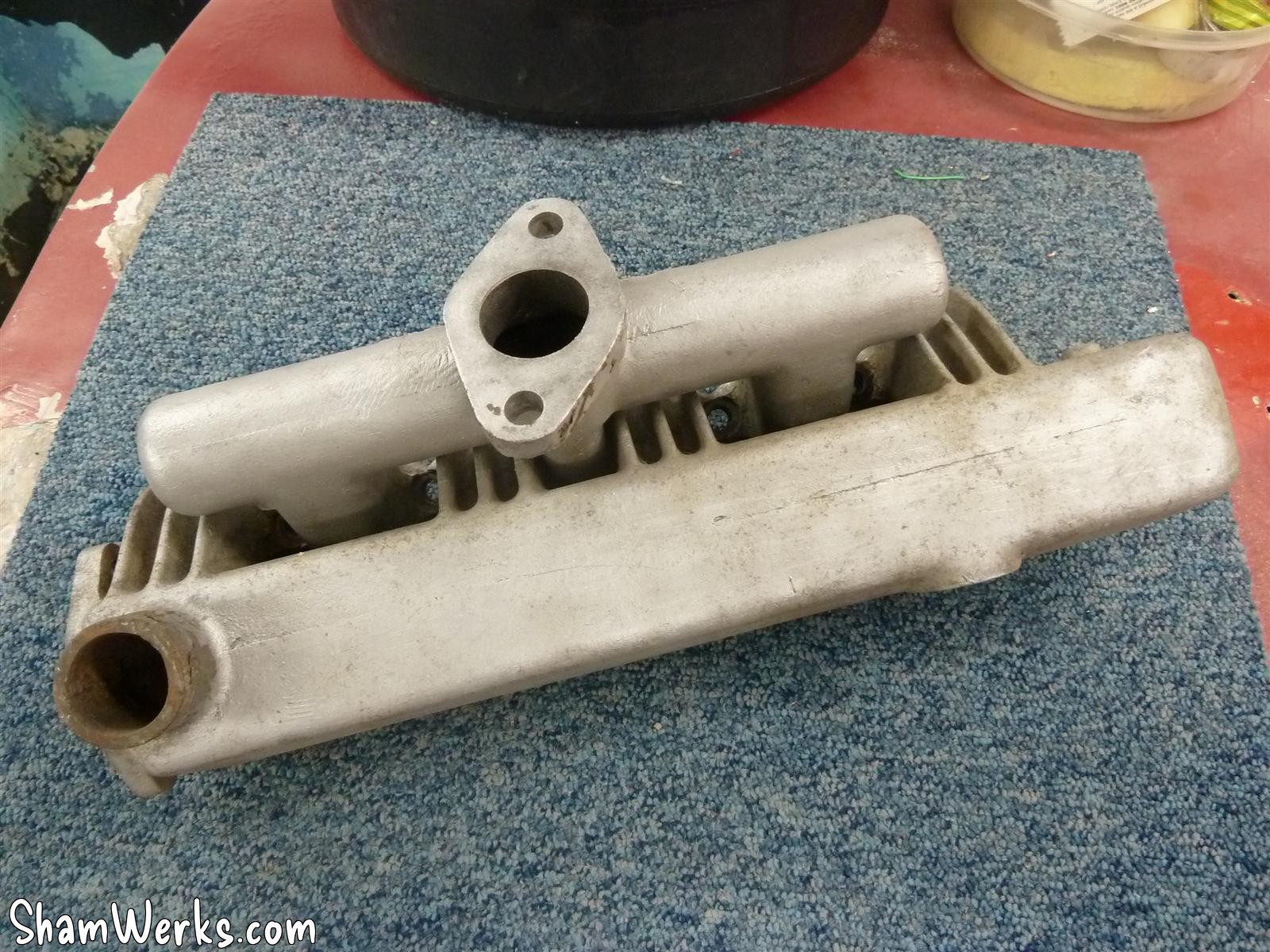

Mais pour un premier essai, je suis content du résultat! L'alu ressort mat/satiné, comme neuf!

Conclusions

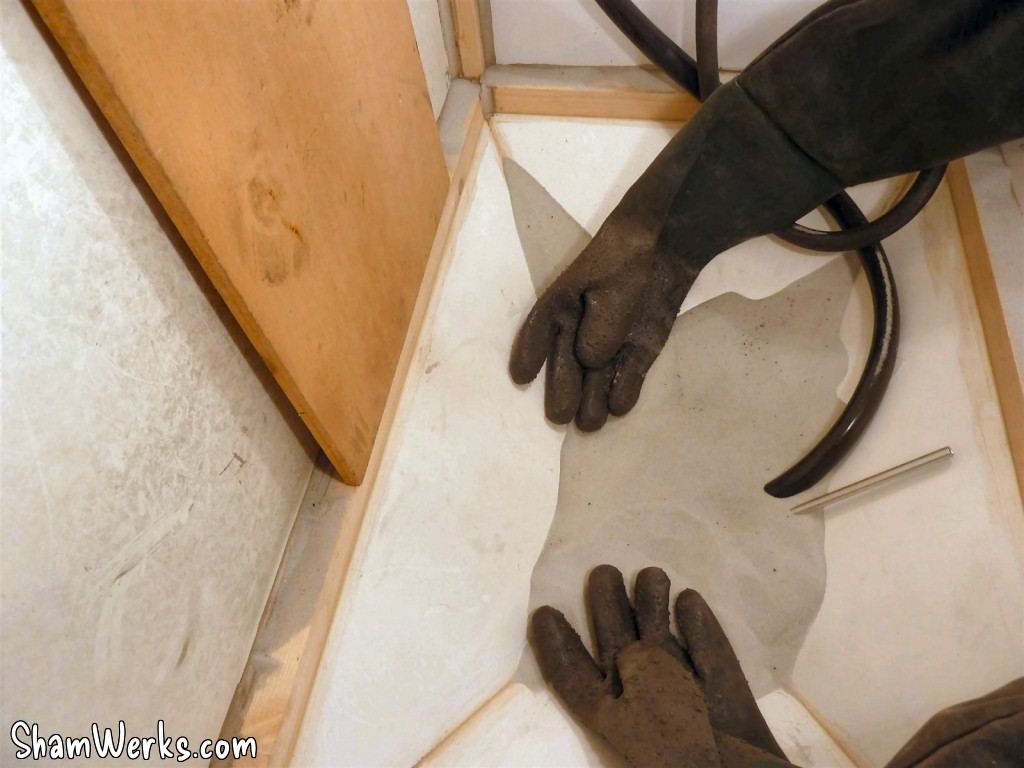

L'étanchéité de la cabine est parfaite, à part quelques rares microbilles qui passent dans les gants (au niveau du "repli" que j'ai fait pour les fixer sur leurs anneaux), rien ne sort. Woohoo! Il faut par contre penser à filer un coup de soufflette/pinceau en bas de la porte avant d'ouvrir parce que le sable s'accumule à cet endroit durant l'utilisation ; il faudra que je pense à ajouter un petit "plan incliné" à cet endroit.
C'est même presque trop étanche, avec la dépression causée par l'aspirateur, les gants se gonflent malgré l'entrée d'air sur la porte. Et si je bouche cette entrée d'air, les gants deviennent tellement gonflés qu'ils sont rigides! Je vais surement ajouter une seconde entrée d'air pour limiter cet effet.
Par contre, comme je m'y attendais, mon petit compresseur 100L/3cv est un peu limite : il tourne beaucoup, il faudra prévoir de faire des pauses pour le soulager... Ou trouver un plus gros compresseur.
La soufflette à l'intérieur : mauvaise idée, le système de connexion rapide de l'air comprimé se grippe avec les microbilles. Donc soit on installe un Y pour avoir la soufflette connectée en permanence, soit on se contente de tirer un peu le tube d'alimentation en sable à l'air libre, pour transformer le pistolet de sablage en grosse soufflette... C'est cette seconde solution que j'ai finalement choisie! icone smiley laugh

Quelques liens dont je me suis inspiré pour faire ma cabine, des bons conseils, des idées, des plans... A lire si vous voulez vous aussi vous lancer dans ce type de réalisation :

A suivre

Bientôt, des essais de dérouillage en remplaçant les microbilles par du corindon (va y avoir du sport!). Je posterai les résultats ici même dans cet article... Et peut-être la création d'un séparateur de poussières cyclonique (façon "Dyson") comme vu ici, ici, ou encore ici.
À suivre...

Edit 30-08-2012 : support pour la cabine :

J'ai réussi à louer le garage juste à coté du mien, du coup j'ai un peu de place, d'où réorganisation : il sera beaucoup plus pratique d'avoir la cabine de sablage à demeure dans le deuxième garage, où je pourrai l'utiliser facilement, sans avoir à la descendre de son rangement (c'était top d'un point de vue optimisation de l'espace, mais pas super pratique quand on a une bricole à microbiller vite fait).
En plus, ça éloignera la cabine du tour à métaux, ce dernier n'aurait pas apprécié la fine poussière abrasive qui s'échappe toujours un petit peu... icone smiley wink

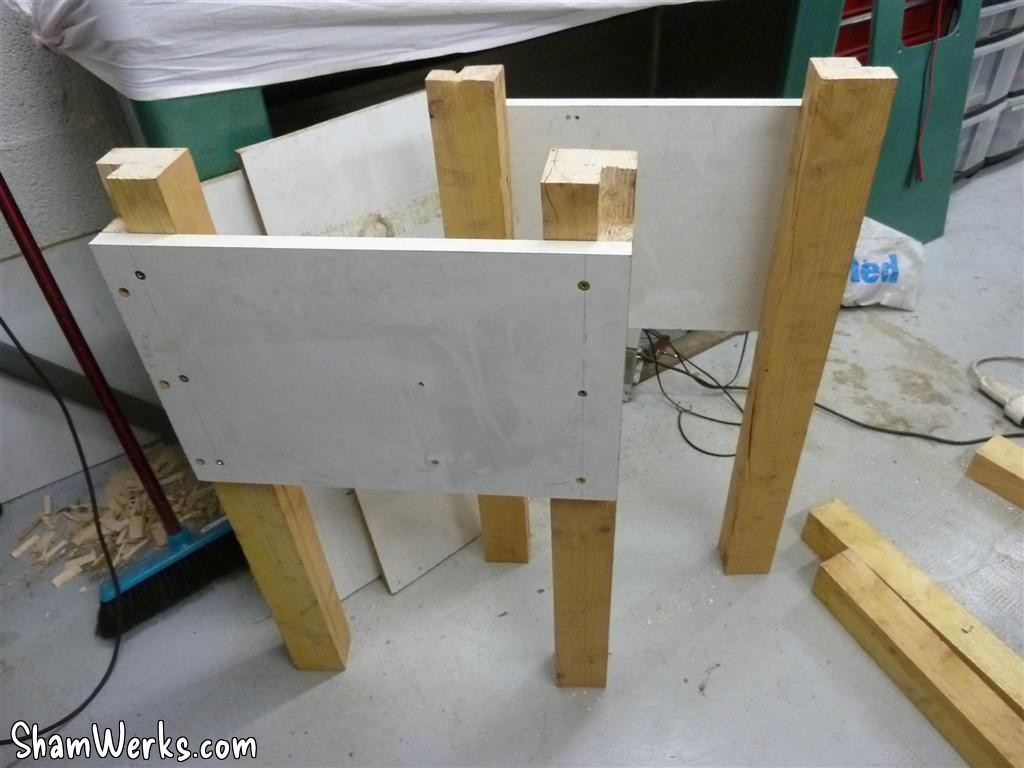

Donc après un peu de réflexion et une séance de Sketchup, décision prise, je fais un support pour ma cabine! Bois de récup' uniquement, j'utilise ce qui traîne dans le garage. Il faut que ce soit solide parce que mine de rien, elle fait son poids la bête...

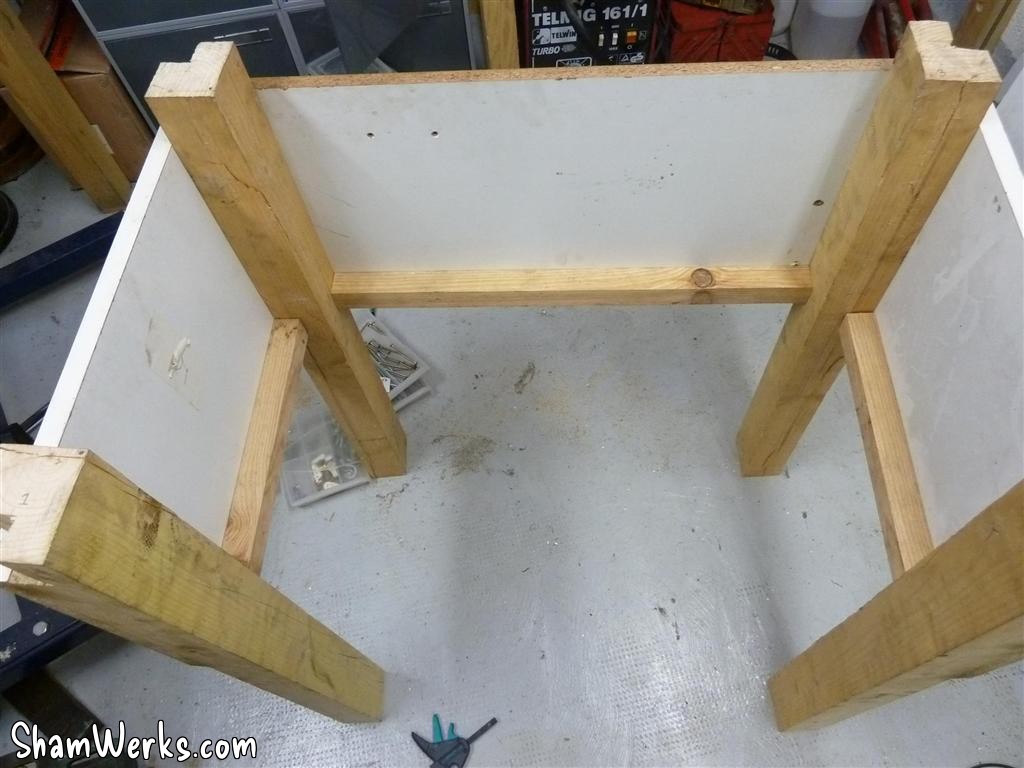

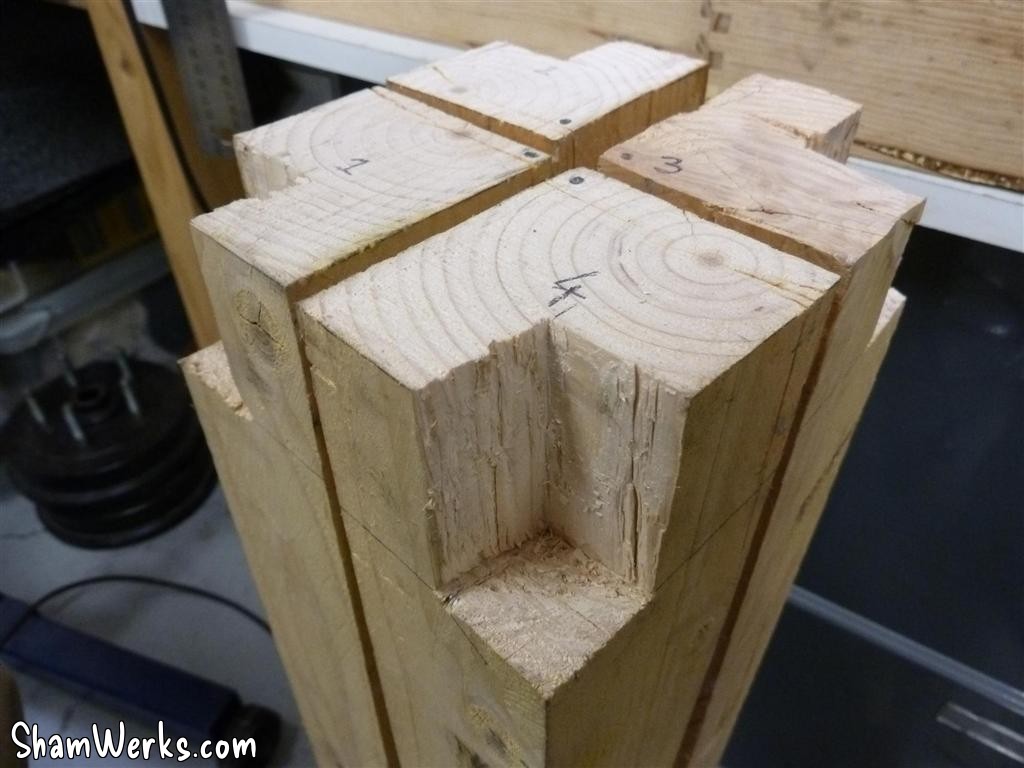

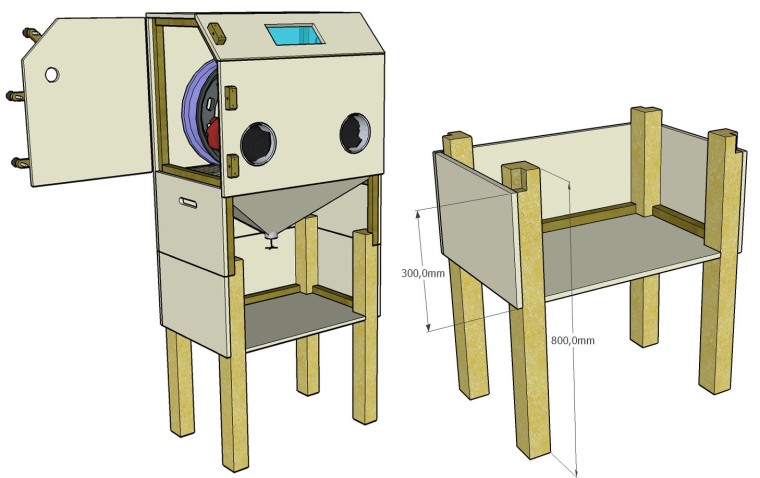

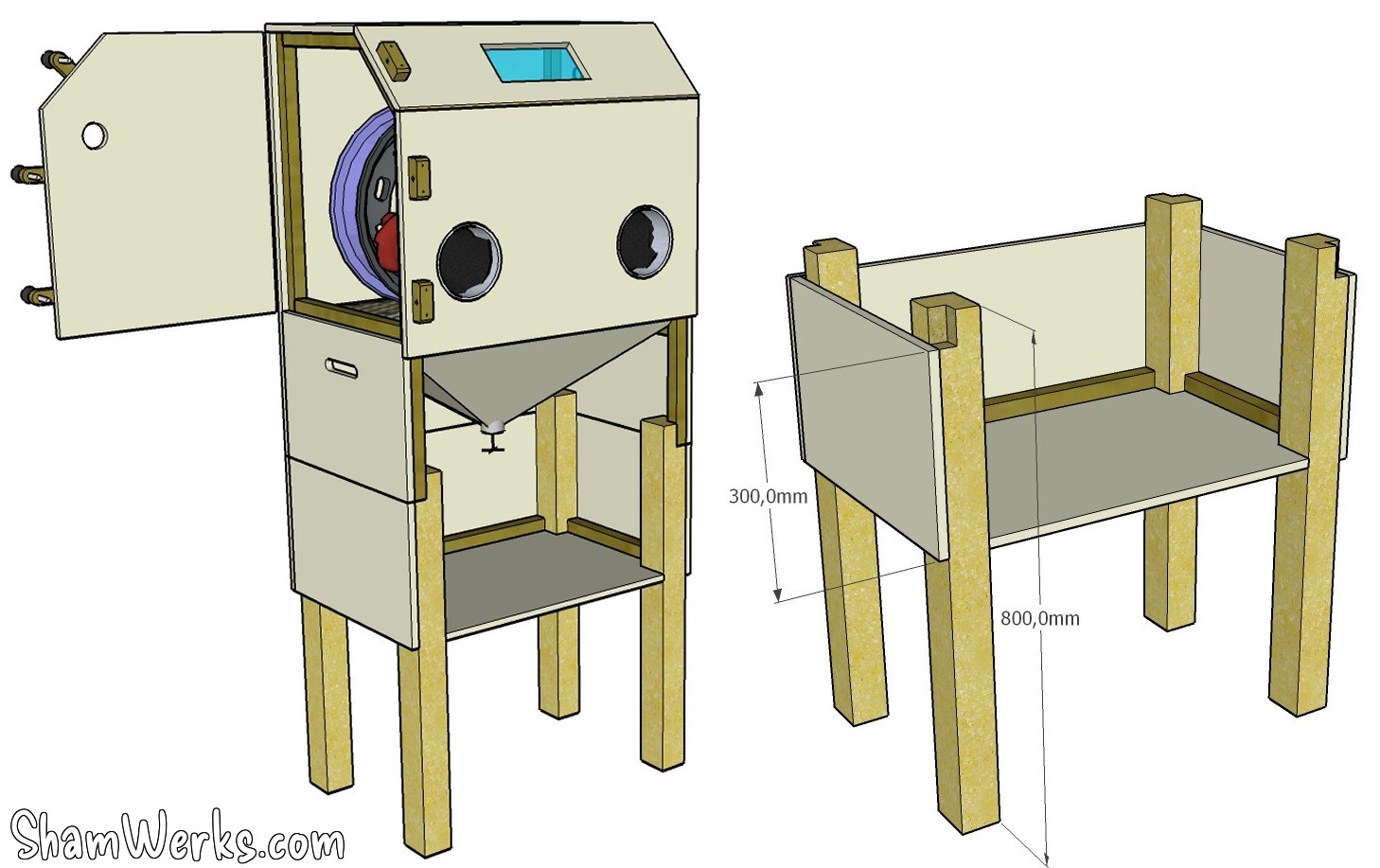

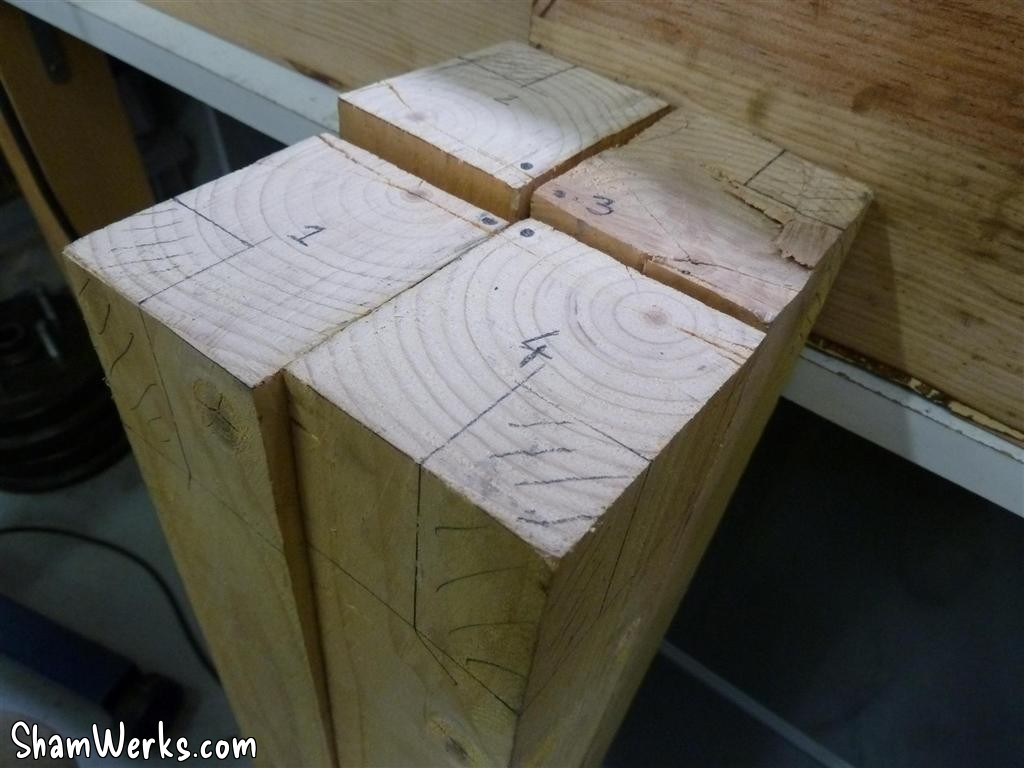

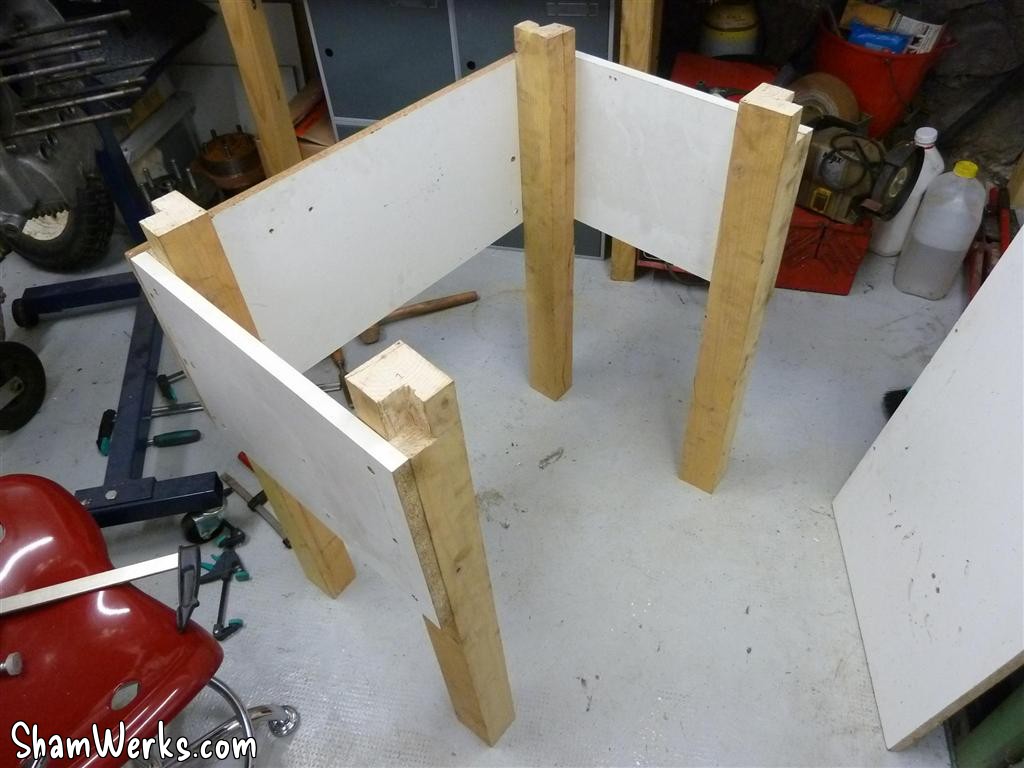

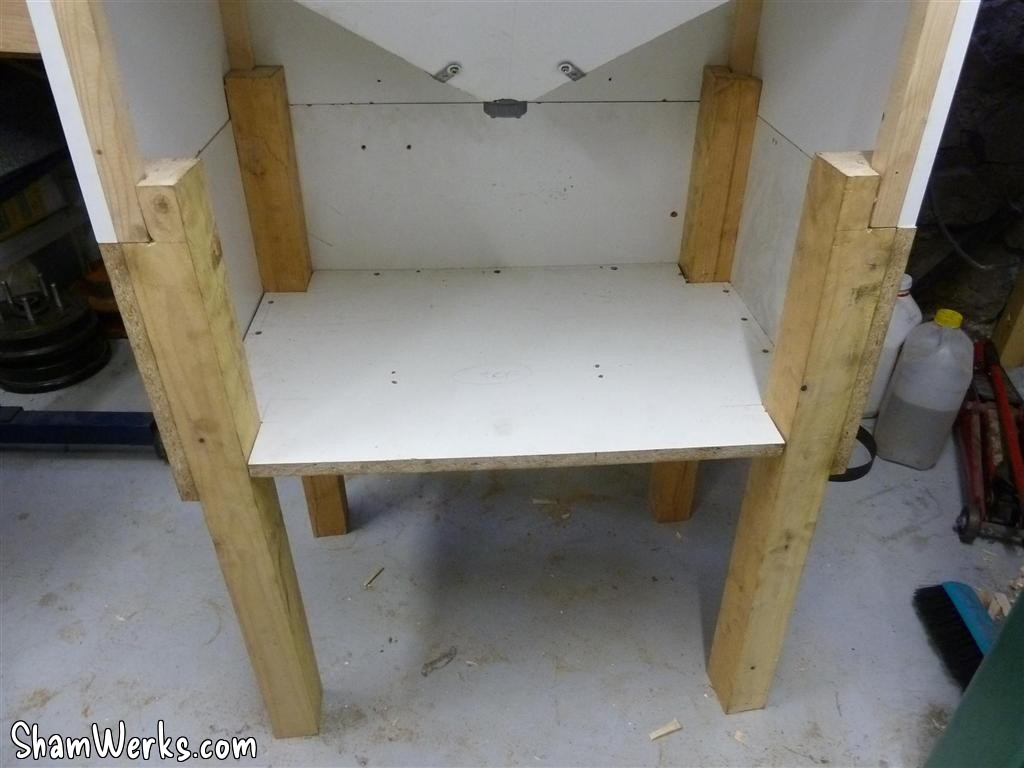

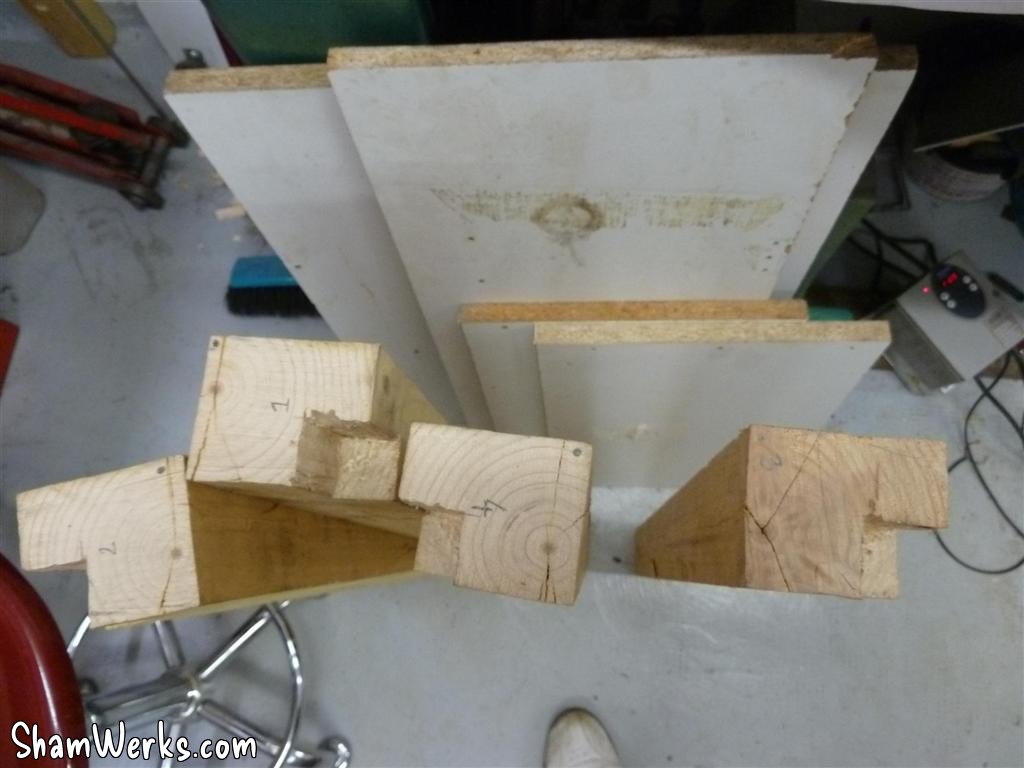

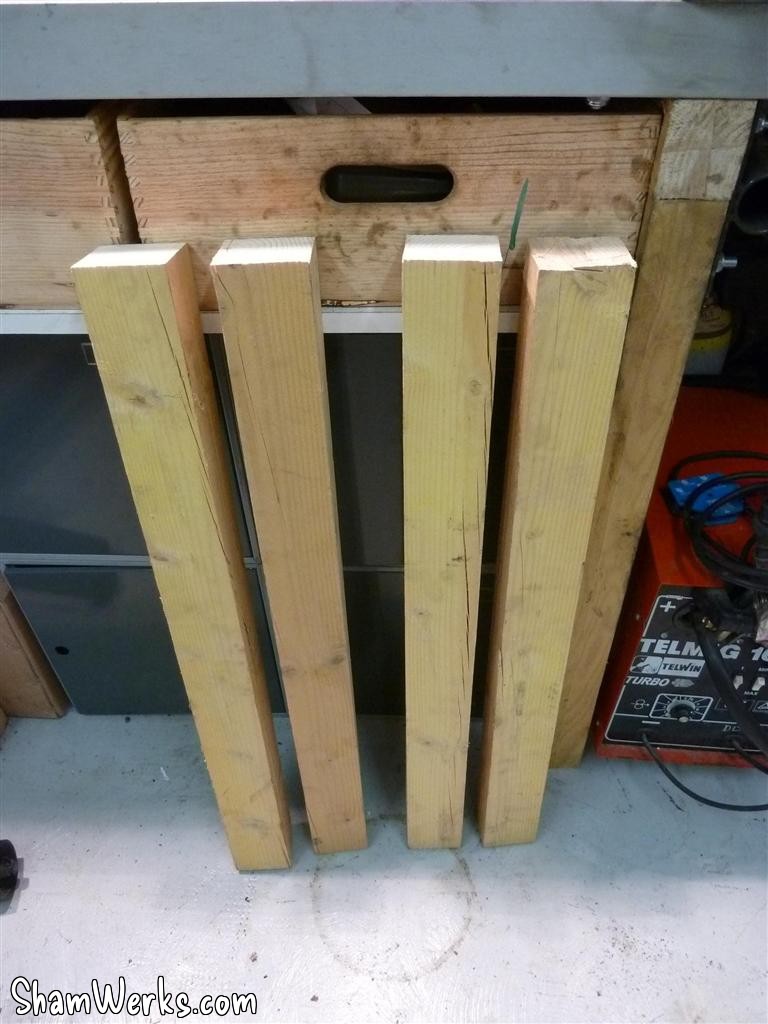

Les pieds seront en bastaings 62x75mm (restes de la construction de l'établi), le reste en agglo mélaminé de 19mm (récup' de vieilles étagères). Les pieds seront évidés aux angles pour que la cabine vienne s'insérer dessus (cf. plan).

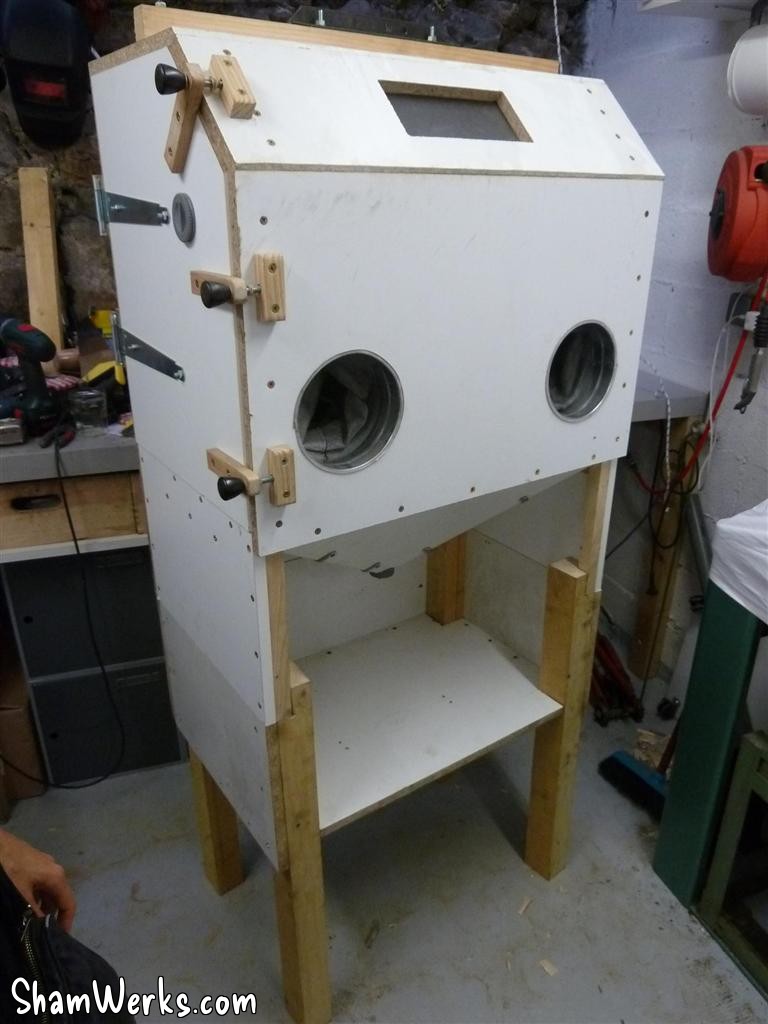

Et... Tadaaaaaaa! icone smiley laugh


C'est tombé juste du premier coup en plus... Pas mécontent. icone smiley wink


Du coup, la cabine est tout juste à la bonne hauteur, plus besoin de monter sur une jante! icone smiley laugh
Et la tablette en dessous me permet de poser un seau pour récupérer le sable/les microbilles...

Prochaine étape, le séparateur cyclonique? icone smiley wink

Edit 10-09-2012 : Test sablage au corindon :

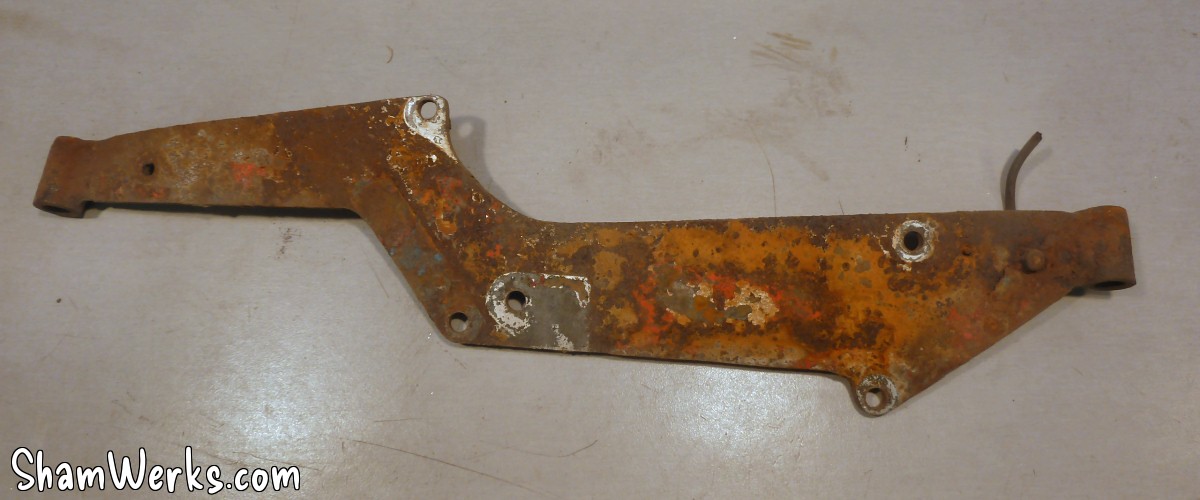

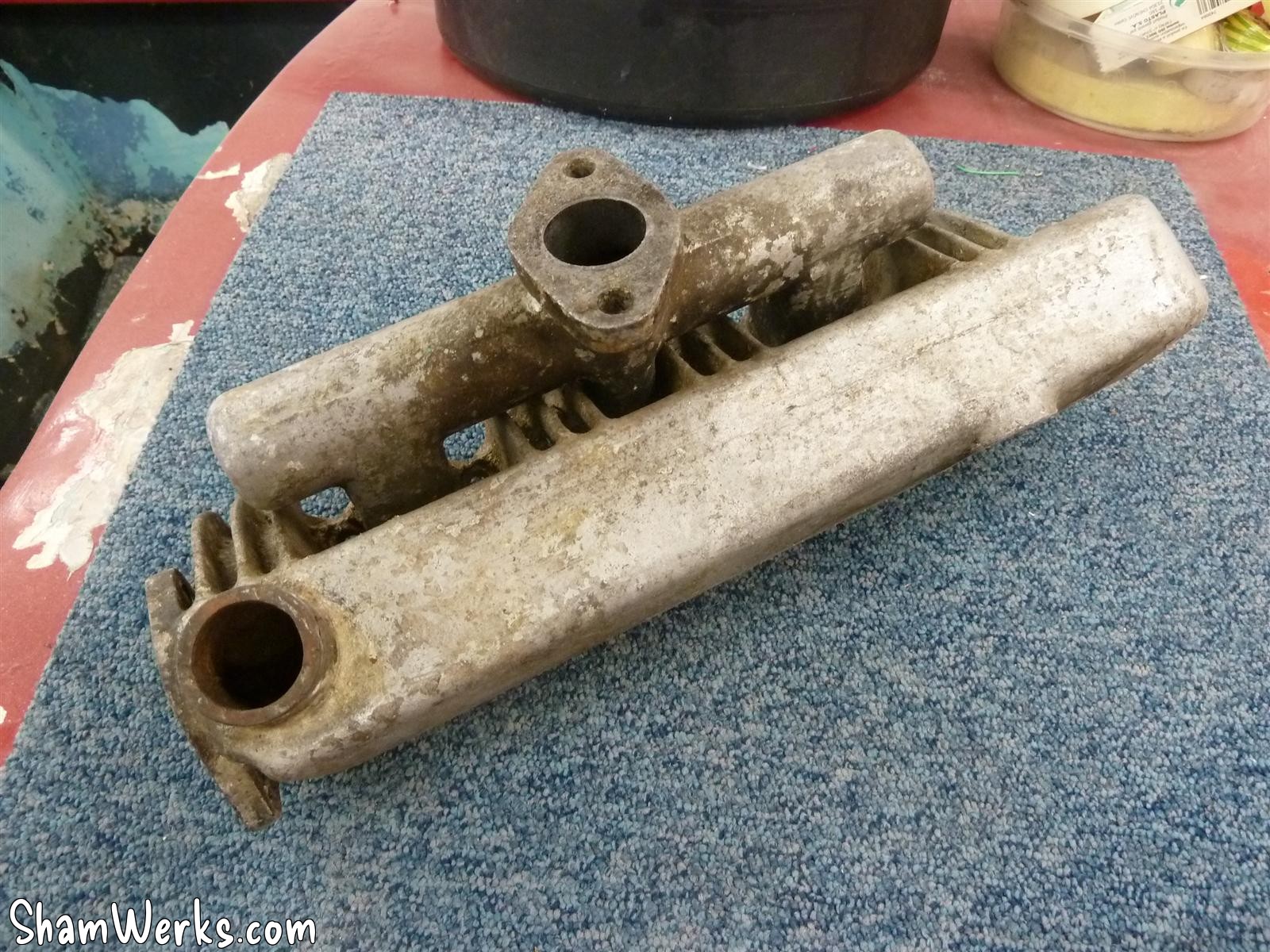

J'ai remplacé les microbilles par du corindon pour faire un test de dérouillage. La pièce utilisée pour le test est un support moteur de l'Albatross, rouillée en profondeur, restes de peinture, une belle m.... icone smiley wink
Le sablage complet de la pièce m'a pris environ 10 minutes (pression 5 bars), le résultat vous l'avez sous les yeux, ça marche nickel! Je vous ai fait une petite vidéo pour voir la vitesse à laquelle on progresse pendant le sablage...

Seul bémol,mon compresseur 100L/3CV est un peu limite (c'est pas une surprise), il a tendance à tourner non-stop : risque de surchauffe. Si je devais faire des séances de sablage plus longues, il faudra prévoir des pauses.
Je me suis aussi aperçu que le corindon glissait beaucoup moins bien que les microbilles vers le fond du bac ; sur la vidéo, à plusieurs reprises je dois pousser le sable à la main vers le fond pour que le tuyau d'alimentation du pistolet soit toujours couvert. C'est pas un problème à l'usage, ça donne même à mon compresseur quelques instants pour respirer. icone smiley wink

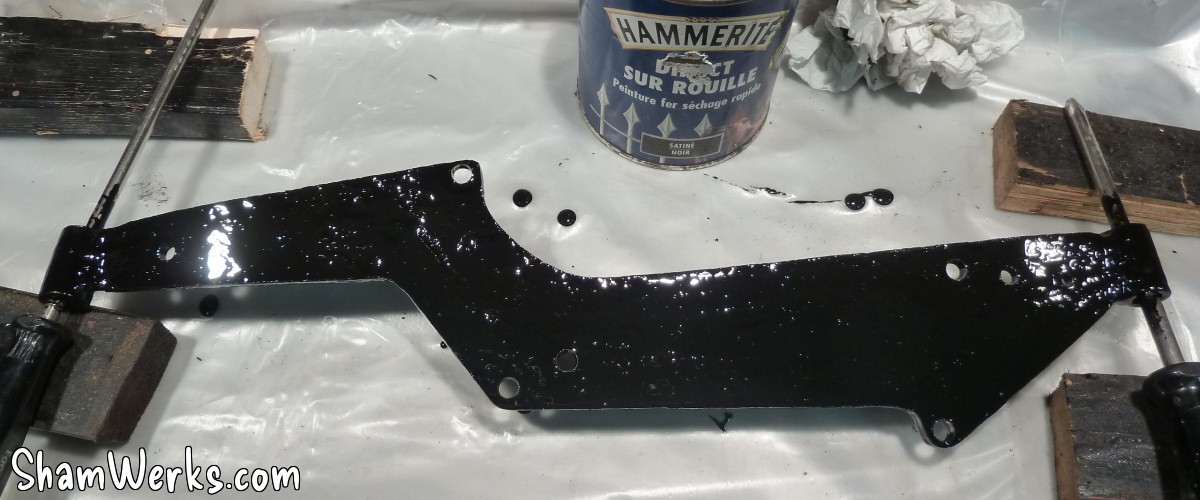

Après le sablage, il faut protéger le métal direct, sans quoi les piqûres de rouille réapparaissent en quelques jours (voire quelques heures selon l'humidité!). Dans mon cas, ça a été barbouille directe à l'Hammerite noir satiné (pas forcément un choix délibéré pour cette application, plutôt parce que j'avais un pot qui traînait à l'atelier!).

Il me reste à installer un séparateur cyclonique en sortie, et un siphon en entrée (il y a un peu de poussière qui se fait la malle par l'entrée d'air sur la porte), et ce sera parfait! icone smiley laugh
