Elvira : Réfection du Pied Moulé, épisode 7 : pipe d'admission

épisode 7 : pipe d'admission
Même problème qu'avec la distribution, la pipe d'admission est trop longue maintenant que j'ai tapé dans les culasses... J'avoue, j'y avais pas pensé à celle-là! icone smiley laugh
N'ayant pas envie de sacrifier ma pipe pied-moulé d'origine, j'en trouve donc une sur LeBonCoin...
vw pipe admission pied moulevw pipe admission pied moule
En avant, découpe à la scie à métaux, et je retire 6.4mm! Je profite de l'accessibilité pour bien décalaminer le tube de réchauffage, qui en avait sérieusement besoin ; c'est plus facile quand c'est ouvert comme ça! icone smiley wink
vw pipe admission pied moulevw pipe admission pied moulevw pipe admission pied moule
vw pipe admission pied moulevw pipe admission pied moulevw pipe admission pied moule
Les morceaux sont ensuite ressoudés au MIG... Je commence par le tube "du haut", le plus fin, celui qui amène le mélange aux culasses.
vw pipe admission pied moulevw pipe admission pied moulevw pipe admission pied moule
Pour m'assurer de l'étanchéité du bouzin (pas facile de faire des soudures étanches au MIG du premier coup!), je bouche les extrémités avec un morceau de chambre à air, dont la valve pour mettre le tout sous pression. Ca me permet de repérer les éventuels trous, que je meule, ressoude, re-lime (mais pourquoi j'ai attendu aussi longtemps pour m'acheter une lime électrique?!?)... Au cinquième essai j'y suis. J'ai encore une ou deux micros aspérités, mais qui seront bouchées par la peinture plus tard, d'autant qu'en ordre de marche, ce tube est sous depression, pas gonflé à 5 bars... icone smiley wink (le premier qui me parle de Judson prend une baffe)
vw pipe admission pied moulevw pipe admission pied moule
vw pipe admission pied moulevw pipe admission pied moulevw pipe admission pied moule
Je ressoude ensuite le deuxième tube, celui de réchauffage (les gaz d'échappement passent dedans pour réchauffer la pipe d'admission et l’empêcher de givrer). Il est plus facile à souder car plus épais, moins de risque de "passer au travers" avec le MIG. Du coup je peux faire de beaux chanfreins avant de souder...
Par contre, je n'ai pas accès à la découpe du coté du premier tube... J'espérais qu'une soudure propre de chaque coté suffirait, mais à la première mise sous pression, ça fuit de partout. Alors je sors la Dremel, et je découpe une fenêtre pour pouvoir aller souder depuis l'intérieur cette jonction. Je ressoude la fenêtre en place, re-mise sous pression, et cette fois c'est nickel!
vw pipe admission pied moulevw pipe admission pied moule
vw pipe admission pied moulevw pipe admission pied moulevw pipe admission pied moule

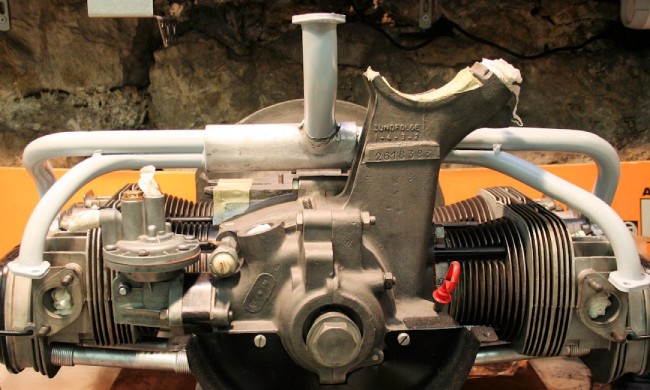

La suite est habituelle : sablage, deux couches d'apprêt antirouille, 3 couches de peinture... Et TADAAAA!! Une pipe d'admission plus courte de 6.4mm! Oui, tout ça pour 6 put*** de millimètres! Ah, il faut l'aimer son RV hein! icone smiley laugh
vw pipe admission pied moulevw pipe admission pied moulevw pipe admission pied moule
vw pipe admission pied moule
Et au fait, la turbine?.......
