Bubul : les plans!

Je ne compte plus le nombre de fois que l'on m'a demandé des plans pour mon sous-marin... Mais voilà, le problème c'est que je n'en avais jamais faits!
Je me suis finalement décidé à m'y coller, et après une bonne séance avec Sketchup dans une main, et un pied à coulisse dans l'autre, voila le résultat! (et puis c'était un bon challenge pour maîtriser Sketchup...icone smiley wink)

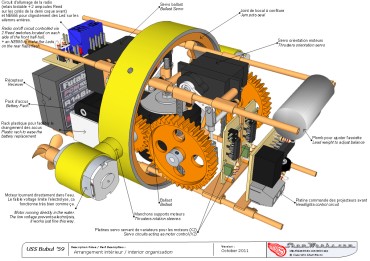

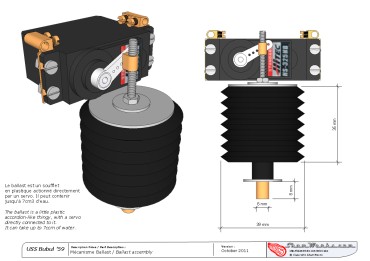

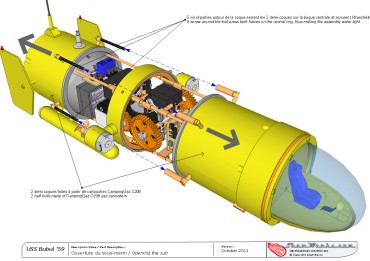

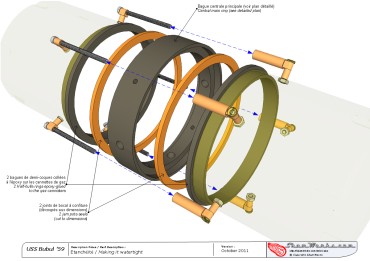

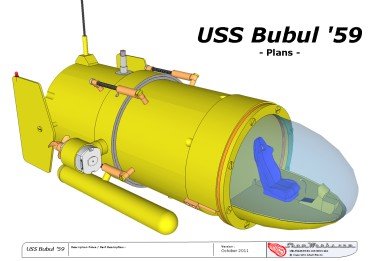

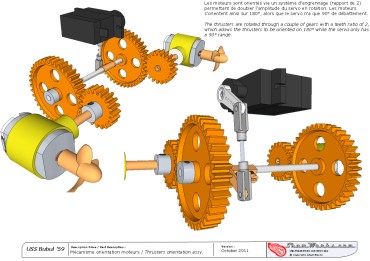

Vous avez le plan synthétique en images ci-dessous, vous pouvez le télécharger en PDF, vous pouvez même télécharger le modèle Sketchup complet, tout y est modélisé au dixième de millimètre! icone smiley laugh
Je vous ai déjà dit que j'aimais bien Sketchup? icone smiley laugh


Edit 2014/03/21 : Bonus, une vue 3D interactive! icone smiley laugh
